Описание Yealink CT300

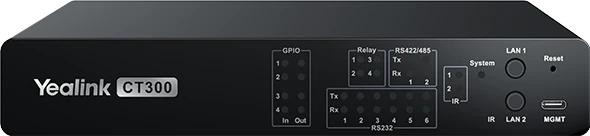

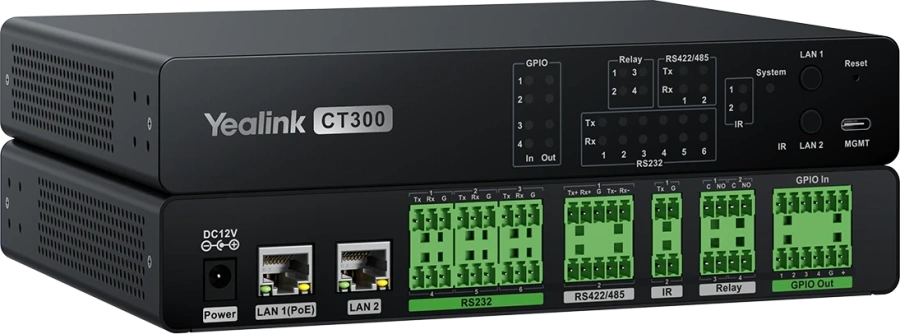

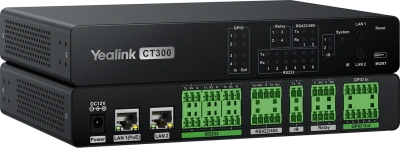

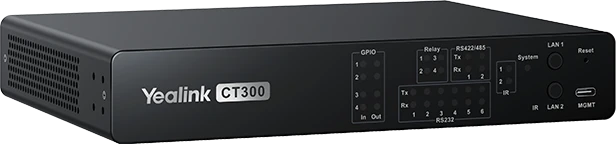

Yealink CT300 Контроллер системы управления оборудованием переговорных комнат разработан для централизованного контроля, настройки и мониторинга аудио, видео и инженерных систем в современных конференц-пространствах.
Модель обеспечивает расширенные возможности автоматизации помещений и интеграции стороннего оборудования. Большое количество интерфейсов управления позволяет объединить в единую систему дисплеи, проекторы, камеры, аудиооборудование и другие устройства, создавая удобную и гибкую инфраструктуру переговорных комнат.
Особенности Yealink CT300
- Централизованное управление и мониторинг оборудования переговорных комнат.
- Поддерживает автоматизацию помещений и пользовательские сценарии управления.
- Оснащён интерфейсами RS232, RS422/485, релейными выходами и GPIO.
- Поддерживает управление устройствами по инфракрасному каналу и обучение ИК-командам.
- Два сетевых интерфейса позволяют разделить управление и передачу данных устройств.
- Поддерживает интеграцию стороннего оборудования через открытый программный интерфейс Open API.
- Оснащён портом PoE и отдельным портом управления.
- Подходит для установки в стойку или на горизонтальную поверхность.
- Отличается низким энергопотреблением от 1.7 до 3.3 Вт.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
PoE
|
1 порт
|
|
RJ45
|
1 порт
|
|
RS232
|
6 портов
|
|
RS422/485
|
2 порта
|
|
ИК-выход
|
2 порта
|
|
Реле
|
4 порта
|
|
GPIO ввод/вывод
|
4 порта
|
|
Порт обучения ИК
|
1 порт
|
|
Порт управления MGMT
|
1 порт
|
|
Порт питания
|
12 В / 2 А
|
|
RS232
|
|
Количество портов
|
2 двунаправленных порта RS232
|
|
Скорость передачи данных
|
300-11520 бод
|
|
Конфигурация контактов
|
Pin1 = Tx, Pin2 = Rx, Pin3 = Gnd
|
|
RS422/485
|
|
Количество портов
|
2 двунаправленных порта RS422/485
|
|
Скорость передачи
|
300-115200 бод
|
|
Конфигурация контактов RS422
|
Pin1 = Tx+, Pin2 = Rx+, Pin3 = Gnd, Pin4 = Tx-, Pin5 = Rx-
|
|
Конфигурация контактов RS485
|
Pin1 и Pin2 (соединены вместе) = data+, Pin3 = Gnd, Pin4 и Pin5 (соединены вместе) = data-
|
|
ИК-ВЫХОД
|
|
Количество портов
|
2 порта ИК-выхода
|
|
Частота несущей
|
34~42 кГц
|
|
Конфигурация контактов
|
Pin1 = Tx, Pin2 = Gnd
|
|
РЕЛЕ
|
|
Тип реле
|
4 нормально разомкнутых реле
|
|
Номинальные параметры
|
30 В постоянного тока, 2 А
|
|
Конфигурация контактов
|
Pin1 = COM (общий), Pin2 = NO (нормально разомкнутый)
|
|
GPIO
|
|
Количество каналов
|
4 канала аналогового входа или цифрового входа/выхода
|
|
Диапазон входного напряжения
|
0~24 В постоянного тока
|
|
Входное сопротивление
|
29 кОм
|
|
Программируемая подтяжка
|
1 кОм к +5 В постоянного тока
|
|
Порог переключения из низкого в высокий уровень
|
Программируемый диапазон 0~24 В постоянного тока, по умолчанию 2,8 В
|
|
Порог переключения из высокого в низкий уровень
|
Программируемый диапазон 0~24 В постоянного тока, по умолчанию 2 В
|
|
Аналоговые входы
|
12-битный АЦП, диапазон 0~24 В постоянного тока
|
|
Цифровые выходы
|
3,3 В, 3,3 мА
|
|
Конфигурация контактов
|
Pin1, 2, 3, 4 = GPIO ввод/вывод, Pin5 = Gnd, Pin6 = 12 В постоянного тока
|
|
ОБУЧЕНИЕ ИК-ПУЛЬТОМ
|
|
Частота несущей
|
До 38 кГц
|
|
Дальность захвата
|
До 4 м от передней панели
|
|
ПИТАНИЕ
|
|
Потребляемая мощность (средняя)
|
2,5 Вт
|
|
Потребляемая мощность (пиковая)
|
3,3 Вт
|
|
Потребляемая мощность в режиме ожидания
|
1,7 Вт
|
|
МЕТОДЫ УСТАНОВКИ
|
|
Установка
|
В стойку, на плоскую поверхность
|
|
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Размер
|
216 х 160 х 36.7 мм
|
|
Материал корпуса
|
Нет данных
|
|
Рабочая влажность
|
10-95%
|
|
Рабочая температура
|
-10~45 °C
|
|
Температура хранения
|
-30~70 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
216 х 160 х 36.7 мм
|
|
Габариты упаковки
|
280 х 220 х 100 мм
|
|
Вес
|
1,07 кг
|
|
Вес упаковки
|
1,5 кг
|
Комплект поставки
|
Yealink CT300
|
1 шт.
|
|
Документация
|
1 шт.
|
