Описание RusGuard ACS-102-CE-B

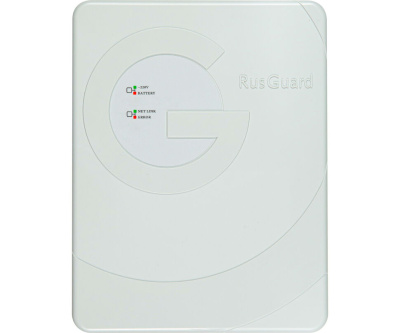

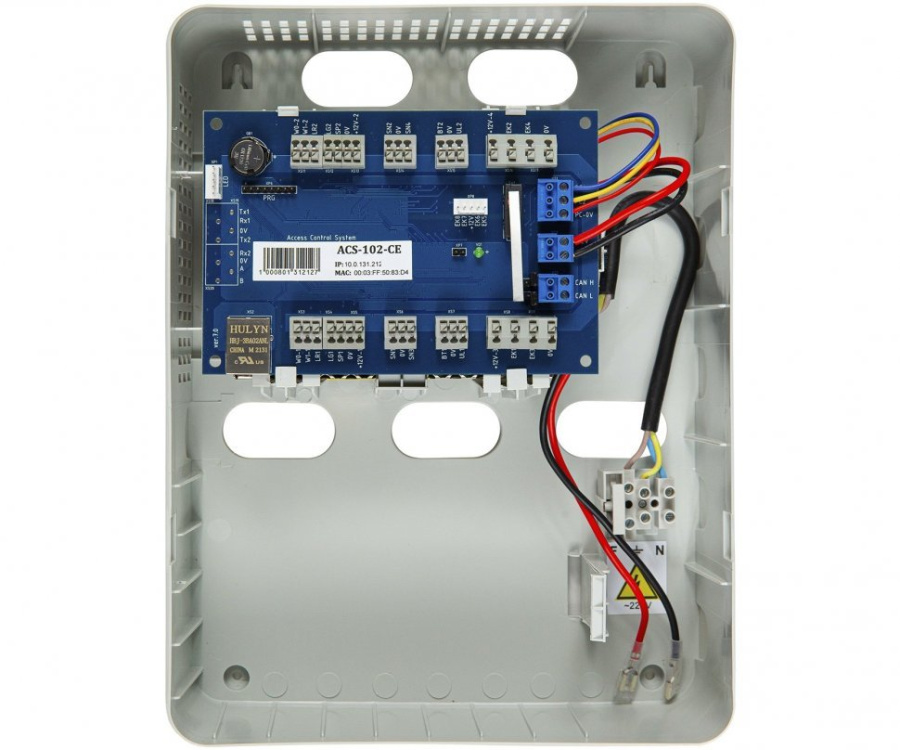

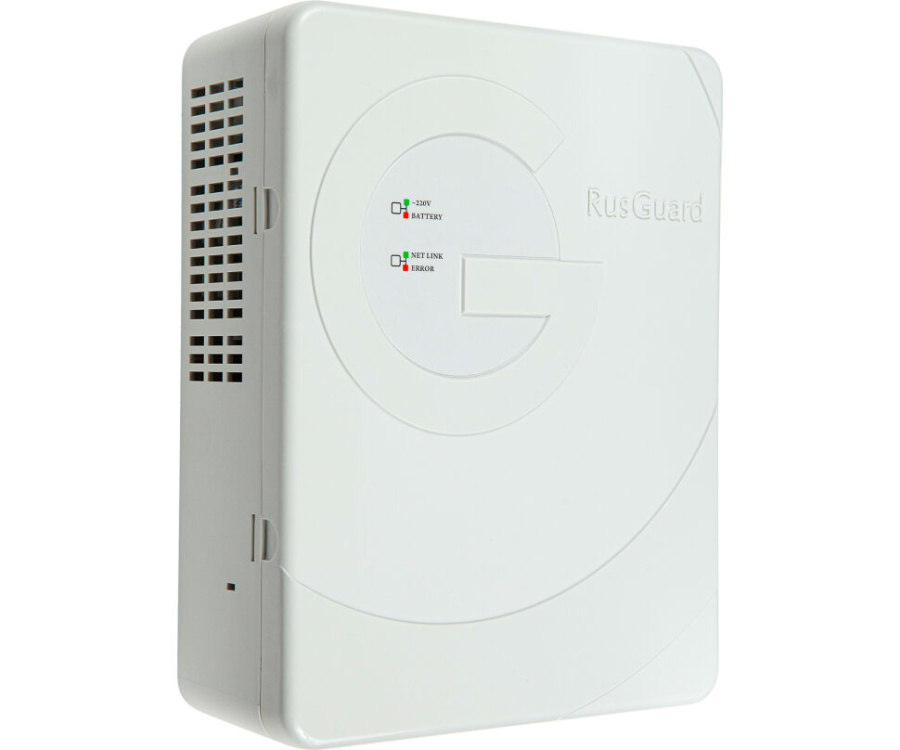

RusGuard ACS-102-CE-B — сетевой контроллер системы контроля и управления доступом (СКУД), предназначенный для организации прохода через одну или две точки доступа. Устройство позволяет управлять одной дверью со считывателями на входе и выходе, двумя дверями со считывателями на входе, турникетом, воротами или шлагбаумом. Контроллер выполнен в пластиковом корпусе с датчиком вскрытия, встроенным импульсным источником питания и местом для установки резервной аккумуляторной батареи 12 В ёмкостью 7 А·ч. Для подключения к серверу предусмотрен интерфейс Ethernet 10/100Base-T, а для объединения контроллеров в сеть — CAN-HS. Устройство поддерживает считыватели с интерфейсами RBus, Wiegand, Touch Memory, PS/2 и KBW. Энергонезависимая память рассчитана на хранение до 64 000 идентификаторов и 60 000 событий. Восемь электронных исполнительных реле, четыре независимых канала питания нагрузок, дополнительные входы и тревожные шлейфы обеспечивают подключение исполнительного оборудования и датчиков. Контроллер может функционировать автономно либо под управлением программного обеспечения RusGuard Soft. Предназначен для круглосуточной эксплуатации внутри помещений.
Особенности RusGuard ACS-102-CE-B
- Сетевой контроллер системы контроля и управления доступом.
- Управление одной или двумя точками доступа.
- Поддержка одной двери со считывателями на вход и выход.
- Возможность управления двумя дверями со считывателями на вход.
- Управление турникетом, воротами или шлагбаумом.
- Поддержка турникета с картоприёмником.
- Возможность управления светофорами при работе с воротами и шлагбаумами.
- Интерфейс Ethernet 10/100Base-T для подключения к серверу.
- Дополнительный интерфейс CAN-HS для объединения контроллеров.
- Подключение до 50 контроллеров на одной линии CAN-HS длиной до 500 м.
- Поддержка считывателей RBus, Wiegand 26–58, Touch Memory, PS/2 и KBW.
- Подключение двух основных считывателей доступа.
- Энергонезависимая память на 64 000 идентификаторов.
- Хранение до 60 000 событий.
- Восемь электронных исполнительных реле: четыре силовых и четыре слаботочных.
- Четыре независимых канала питания внешних нагрузок с электронной защитой.
- Восемь дополнительных входов для подключения кнопок и датчиков.
- Два тревожных входа типа «сухой контакт».
- Поддержка идентификации по ключу, ключу и ПИН-коду, а также с дополнительным подтверждением.
- Поддержка распознавания лиц при совместной работе с совместимым терминалом R20-Face.
- Автономная работа с сохранением событий в энергонезависимой памяти.
- Работа под управлением программного обеспечения RusGuard Soft.
- Встроенный импульсный блок питания от сети 220 В.
- Возможность резервного электропитания от аккумулятора 12 В, 7 А·ч.
- Пластиковый корпус с датчиком вскрытия.
- Степень защиты корпуса IP20 при настенном размещении.
- Рабочая температура от 0 до +50 °C.
- Гарантия производителя 5 лет.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Контроллер СКУД
|
|
Производитель
|
RusGuard
|
|
Модель
|
ACS-102-CE-B
|
|
Серия
|
ACS-102-CE
|
|
Тип контроллера
|
Сетевой
|
|
Назначение
|
Контроль и управление доступом через двери, турникеты, ворота и шлагбаумы
|
|
Количество управляемых точек доступа
|
До 2
|
|
Режим работы
|
Автономный, сетевой
|
|
Режим эксплуатации
|
Круглосуточный
|
|
Программное обеспечение
|
RusGuard Soft версии 3.6.0 и выше
|
|
Страна производства
|
Россия
|
|
КОНТРОЛЬ ДОСТУПА
|
|
Управление одной дверью
|
Считыватели на вход и выход
|
|
Управление двумя дверями
|
Считыватели на вход
|
|
Управление турникетом
|
Да
|
|
Поддержка турникета с картоприёмником
|
Да
|
|
Управление воротами
|
Да
|
|
Управление шлагбаумом
|
Да
|
|
Управление светофорами
|
Да
|
|
Идентификация по ключу
|
Да
|
|
Идентификация по ключу и ПИН-коду
|
Да
|
|
Идентификация с подтверждением другим ключом
|
Да
|
|
Идентификация с внешним разрешением
|
Да
|
|
Идентификация по лицу
|
При подключении совместимого терминала R20-Face
|
|
Идентификация по ключу и лицу
|
С терминалом R20-Face и опцией ACS-RS-232
|
|
ПАМЯТЬ
|
|
Тип памяти
|
Энергонезависимая
|
|
Максимальное количество идентификаторов
|
64 000
|
|
Максимальное количество событий
|
60 000
|
|
Длина идентификатора
|
До 6 байт, настраиваемая
|
|
Сохранение событий при автономной работе
|
Да
|
|
ИНТЕРФЕЙСЫ СВЯЗИ
|
|
Сетевой интерфейс
|
Ethernet 10/100Base-T
|
|
Дополнительный интерфейс
|
CAN-HS
|
|
Количество контроллеров на линии CAN-HS
|
До 50
|
|
Максимальная протяжённость линии CAN-HS
|
500 м
|
|
Подключение к серверу
|
Через Ethernet
|
|
Подключение контроллеров по CAN-HS
|
С выходом к серверу через Ethernet-порт одного из контроллеров
|
|
ПОДКЛЮЧЕНИЕ СЧИТЫВАТЕЛЕЙ
|
|
Количество основных считывателей
|
2
|
|
Интерфейс RBus
|
Да
|
|
Интерфейс Wiegand
|
Wiegand 26–58
|
|
Интерфейс Touch Memory
|
Да
|
|
Интерфейс клавиатуры PS/2
|
Да
|
|
Интерфейс клавиатуры KBW
|
Да
|
|
Настройка полярности управления индикацией считывателей
|
Да
|
|
ВХОДЫ И ВЫХОДЫ
|
|
Количество исполнительных электронных реле
|
8
|
|
Количество силовых электронных реле
|
4
|
|
Количество слаботочных электронных реле
|
4
|
|
Силовые выходы
|
EK1–EK4
|
|
Максимальное коммутируемое напряжение EK1–EK4
|
15 В
|
|
Максимальный ток EK1–EK4
|
1500 мА
|
|
Максимальный импульсный ток EK1–EK4
|
3000 мА
|
|
Слаботочные выходы
|
EK5–EK8
|
|
Максимальное коммутируемое напряжение EK5–EK8
|
15 В
|
|
Максимальный ток EK5–EK8
|
50 мА
|
|
Количество независимых каналов питания нагрузок
|
4
|
|
Максимальный ток каналов 12V1–12V2
|
500 мА
|
|
Максимальный ток каналов 12V3–12V4
|
1000 мА
|
|
Электронная защита каналов питания
|
Да, индивидуальная
|
|
Возможность объединения каналов питания
|
Да, попарно
|
|
Количество дополнительных входов
|
8
|
|
Количество тревожных входов
|
2
|
|
Тип тревожных входов
|
Сухой контакт
|
|
ПИТАНИЕ
|
|
Тип основного питания
|
Встроенный импульсный источник питания
|
|
Напряжение питающей сети
|
220 В переменного тока
|
|
Частота питающей сети
|
50 Гц
|
|
Выходное напряжение встроенного блока питания
|
13,8 В постоянного тока
|
|
Максимальный выходной ток блока питания
|
3 А
|
|
Потребляемая мощность
|
Не более 50 Вт
|
|
Потребляемый ток контроллера
|
Не более 150 мА
|
|
Резервное питание
|
Да
|
|
Тип резервного источника питания
|
Аккумуляторная батарея 12 В
|
|
Ёмкость резервной аккумуляторной батареи
|
7 А·ч
|
|
Аккумуляторная батарея в комплекте
|
Нет
|
|
Контроль основного питания
|
Да
|
|
Контроль разряда аккумулятора
|
Да
|
|
КОНСТРУКЦИЯ И ИНДИКАЦИЯ
|
|

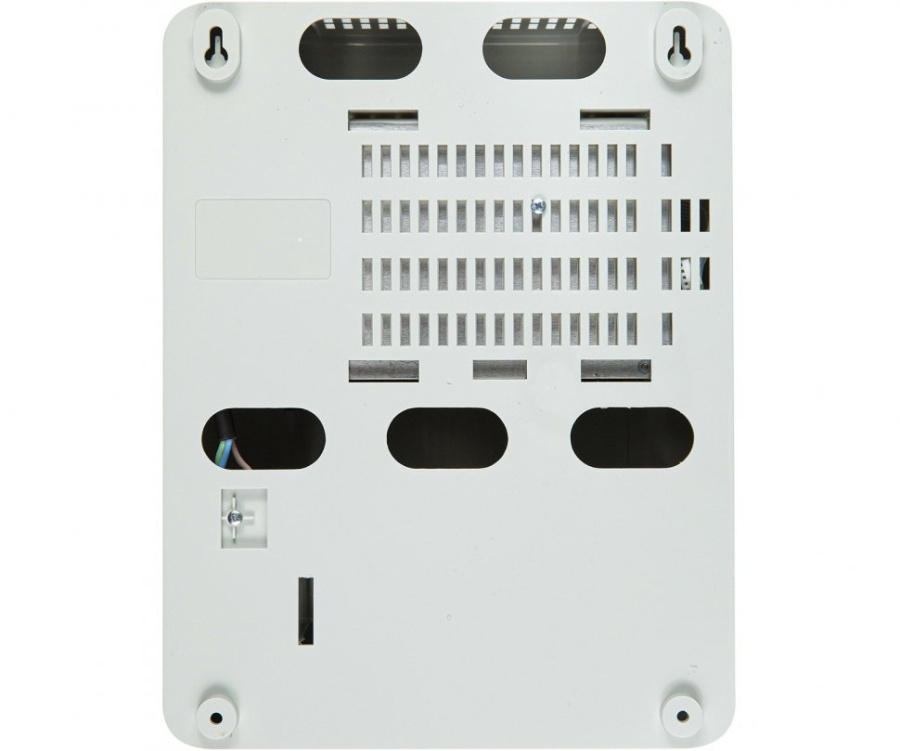

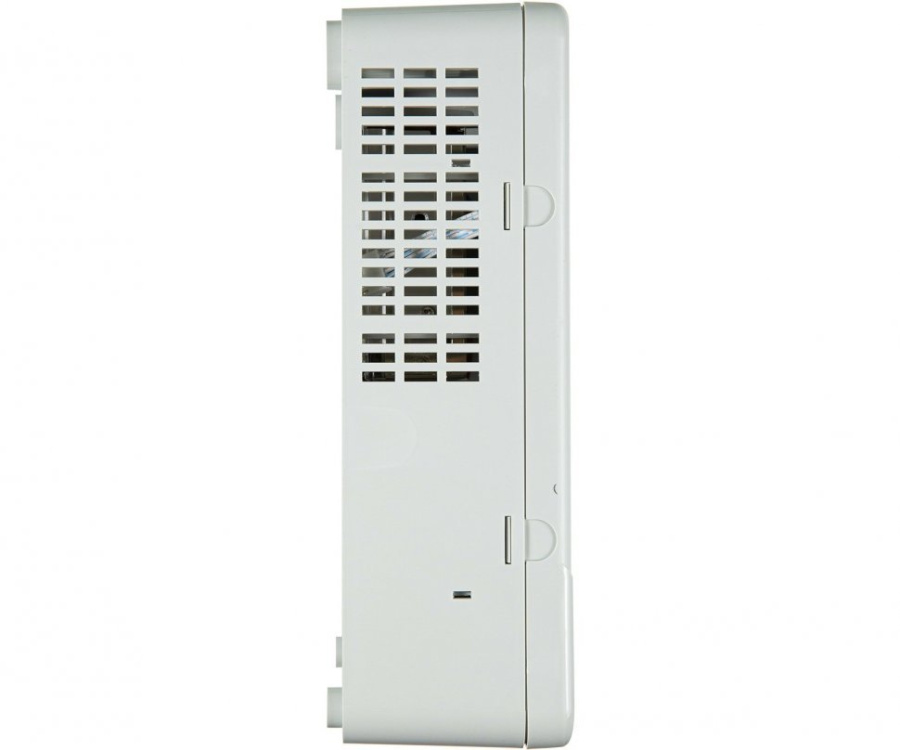

Тип корпуса
|
Пластиковый, с встроенным блоком питания
|
|
Материал корпуса
|
Пластик
|
|
Способ установки
|
Настенный
|
|
Датчик вскрытия корпуса
|
Да, тампер
|
|
Место для установки АКБ
|
Да
|
|
Индикация питания
|
Да
|
|
Индикация обмена данными
|
Да
|
|
Степень защиты корпуса
|
IP20
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Место эксплуатации
|
Внутри помещений
|
|
Диапазон рабочих температур
|
От 0 до +50 °C
|
|
Режим работы
|
Непрерывный, круглосуточный
|
|
Срок службы
|
60 месяцев
|
|
Гарантийный срок
|
60 месяцев
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
215 × 280 × 91,5 мм
|
|
Габариты упаковки
|
310 × 230 × 100 мм
|
|
Вес
|
1 кг
|
|
Вес упаковки
|
1,2 кг
|
Комплект поставки
|
Контроллер СКУД RusGuard ACS-102-CE-B со встроенным блоком питания
|
1 шт.
|
|
Паспорт контроллеров СКУД серии ACS-102-CE
|
1 экз.
|
