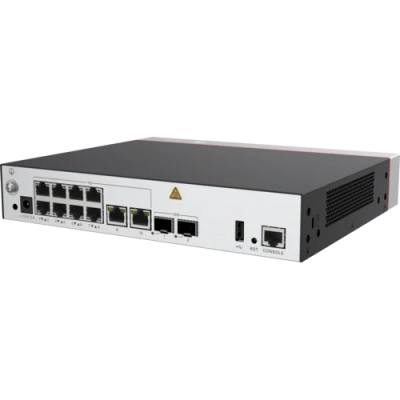

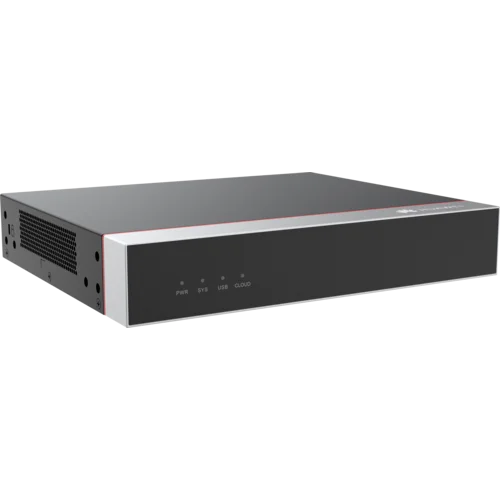

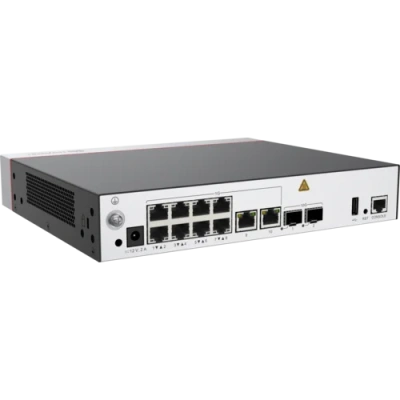

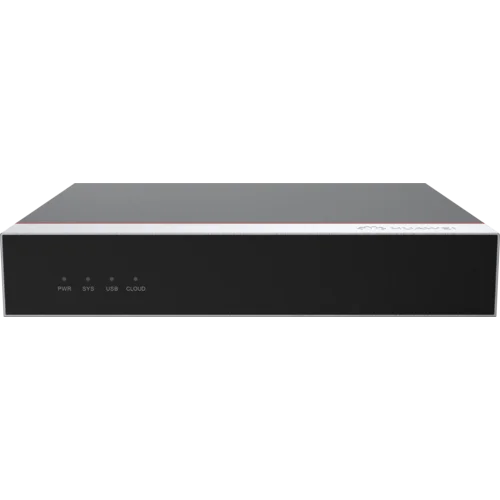

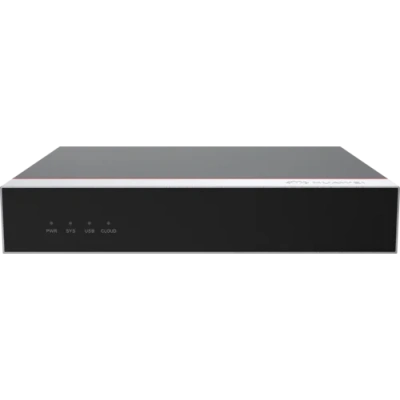

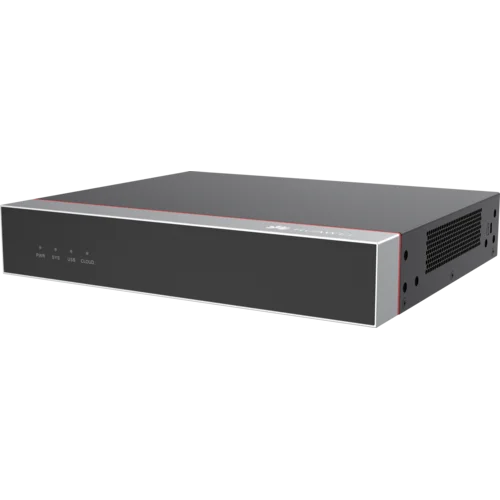

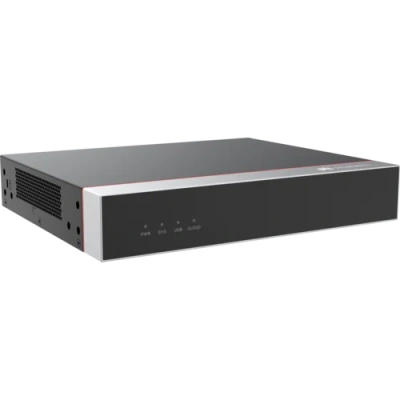

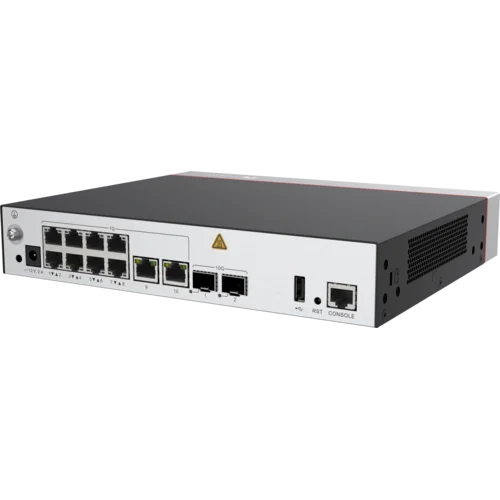

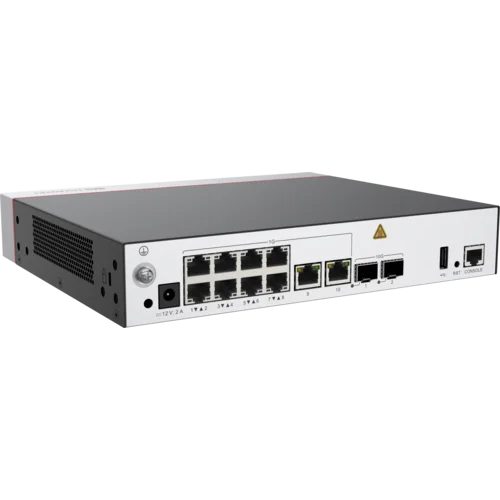

Описание Huawei AirEngine 9701-L
Huawei AirEngine 9701-L — беспроводной контроллер доступа для сетей малого и среднего масштаба, обеспечивающий централизованное управление точками доступа Huawei и функции коммутатора Gigabit Ethernet. Модель оснащена 10 электрическими портами GE RJ45 и 2 оптическими портами 10GE SFP+, поддерживает производительность пересылки данных до 12 Гбит/с, управление до 512 точками доступа и подключение до 10240 пользователей. Контроллер поддерживает прямую и туннельную пересылку данных, резервирование 1+1 HSB, управление через Web-интерфейс и CLI.
Особенности Huawei AirEngine 9701-L
- Централизованное управление точками доступа Huawei
- Управление до 512 точками доступа
- Поддержка до 10240 пользователей
- 10 портов Gigabit Ethernet RJ45
- 2 оптических порта 10GE SFP+
- Производительность пересылки данных до 12 Гбит/с
- Поддержка сетевого взаимодействия AP-AC на уровнях L2 и L3
- Прямая и туннельная пересылка данных
- Резервирование контроллеров 1+1 HSB
- Поддержка 4096 VLAN
- Управление через Web-интерфейс и CLI
- Безвентиляторная конструкция
- Установка в стойку, на стол или на стену
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Контроллер беспроводного доступа
|
|
Модель
|
AirEngine 9701-L
|
|
Максимальное количество управляемых точек доступа
|
512
|
|
Максимальное количество пользователей
|
10240
|
|
Производительность пересылки данных
|
12 Гбит/с
|
|
Количество VLAN
|
4096
|
|
Количество записей IPv4-маршрутизации
|
256
|
|
Количество записей IPv6-маршрутизации
|
256
|
|
Количество ARP-записей
|
8192
|
|
Количество записей многоадресной пересылки
|
256
|
|
Количество ACL
|
4096
|
|
Количество локальных учетных записей
|
1024
|
|

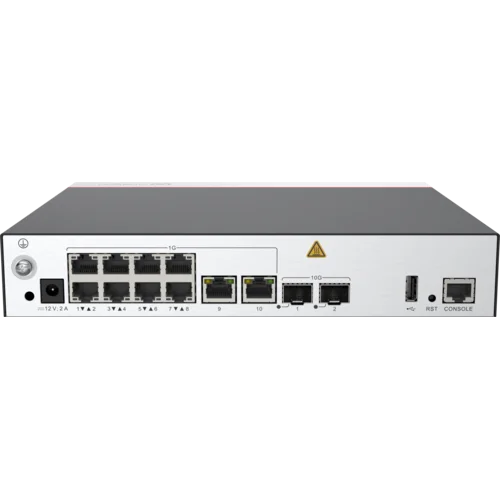

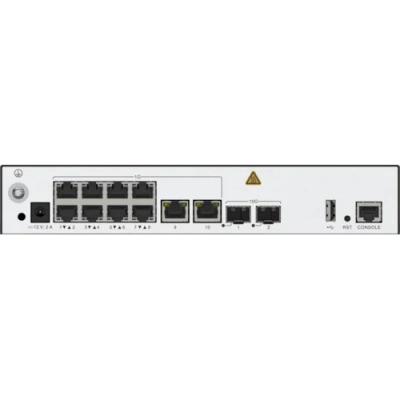

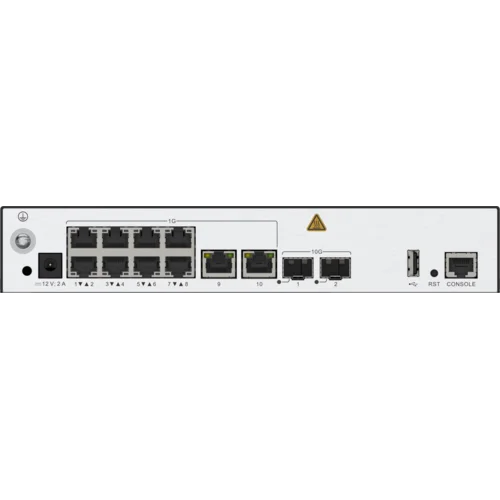

ИНТЕРФЕЙСЫ
|
|
Порты Gigabit Ethernet
|
10 × GE RJ45
|
|
Оптические порты
|
2 × 10GE SFP+
|
|
Консольный порт
|
1 × RJ45
|
|
USB
|
1 × USB 2.0 Type-A
|
|
СЕТЕВЫЕ ХАРАКТЕРИСТИКИ
|
|
Схема подключения AP-AC
|
Сети L2 и L3
|
|
Режимы пересылки
|
Прямая пересылка, туннельная пересылка
|
|
Режим резервирования контроллеров
|
1+1 HSB
|
|
Поддерживаемые протоколы точек доступа
|
IEEE 802.11a/b/g/n/ac/ax/be
|
|
ПАМЯТЬ
|
|
Flash-память
|
1 ГБ NAND Flash
|
|
ПИТАНИЕ И ОХЛАЖДЕНИЕ
|
|
Питание
|
Адаптер питания AC/DC
|
|
Максимальная потребляемая мощность
|
25,06 Вт
|
|
Максимальное тепловыделение
|
85,5 BTU/ч
|
|
Система охлаждения
|
Пассивная, без вентилятора
|
|
КОНСТРУКЦИЯ
|
|
Способ установки
|
В стойку, на стол, на стену
|
|
Защита сервисных портов от импульсного перенапряжения
|
6 кВ, синфазный режим
|
|
НАДЕЖНОСТЬ
|
|
Среднее время наработки на отказ
|
50 лет
|
|
Среднее время восстановления
|
2 часа
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
от 0 до +45 °C
|
|
Температура хранения
|
от -40 до +70 °C
|
|
Рабочая влажность
|
5–95%, без конденсации
|
|
Рабочая высота
|
от -60 до +5000 м
|
|
Атмосферное давление
|
53–106 кПа
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
250 × 210 × 43,6 мм
|
|
Габариты упаковки
|
465 × 335 × 110 мм
|
|
Вес
|
1,9 кг
|
|
Вес упаковки
|
2,55 кг
|
Комплект поставки
|
Контроллер доступа Huawei AirEngine 9701-L
|
1 шт.
|
|
Адаптер питания
|
1 шт.
|
