Описание Aopen ACG341AD-3M

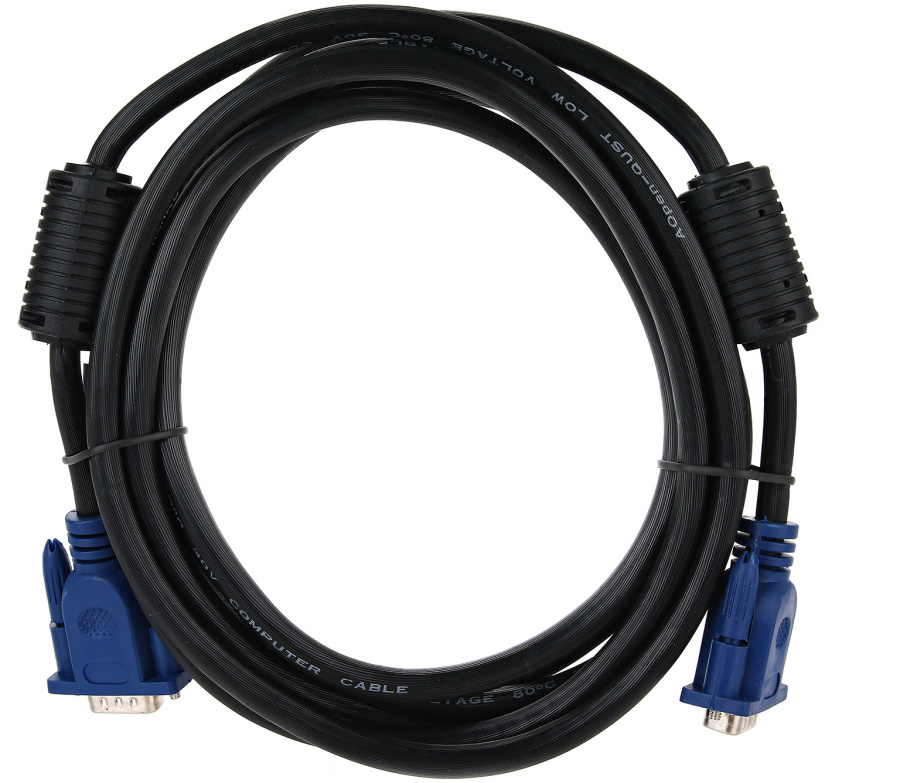

Aopen ACG341AD-3M — соединительный кабель VGA/SVGA длиной 3 метра, предназначенный для передачи аналогового видеосигнала между компьютером, монитором, проектором и другим совместимым оборудованием. Модель оснащена двумя полноразмерными 15-контактными разъёмами D-Sub HD15 типа Male, обеспечивающими подключение к стандартным портам VGA. Конструкция кабеля включает два ферритовых фильтра, предназначенных для снижения высокочастотных электромагнитных помех и повышения устойчивости видеосоединения к внешним наводкам. Кабель изготовлен с применением медных проводников и внешней оболочки из поливинилхлорида. Чёрный провод с синими корпусами разъёмов подходит для использования с компьютерным и презентационным оборудованием. Длина 3 метра позволяет соединять устройства, размещённые на разных участках рабочего стола или рядом с презентационной стойкой. Модель применяется в офисах, учебных аудиториях, переговорных комнатах и домашних компьютерных системах. Для подключения не требуются отдельное электропитание, установка драйверов или дополнительные преобразователи сигнала.
Особенности Aopen ACG341AD-3M
- Соединительный видеокабель VGA/SVGA для передачи аналогового изображения.
- Длина кабеля 3 метра.

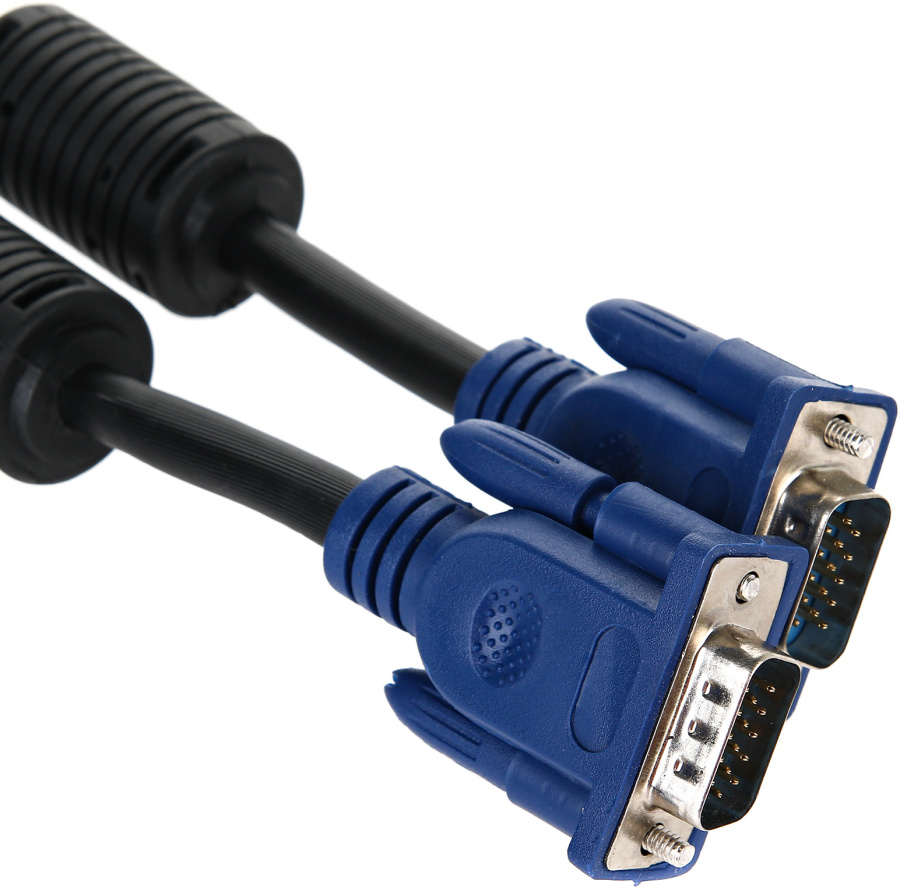

- Два полноразмерных разъёма D-Sub HD15.
- Конфигурация соединения VGA Male — VGA Male.
- 15 контактов в каждом разъёме, расположенных в три ряда.
- Два ферритовых фильтра для уменьшения высокочастотных помех.
- Медные проводники для передачи аналогового видеосигнала.
- Внешняя оболочка из поливинилхлорида (PVC).
- Круглая форма кабеля.
- Чёрный цвет кабеля и синие корпуса разъёмов.
- Прямое исполнение обоих разъёмов.
- Передача аналоговых цветовых компонентов RGB и сигналов синхронизации.
- Поддержка стандартных видеорежимов VGA, SVGA, XGA и Full HD при наличии соответствующих возможностей оборудования.
- Подключение компьютеров и видеокарт с VGA-выходом к мониторам.
- Совместимость с проекторами, оснащёнными аналоговым входом VGA.
- Возможность использования с совместимыми KVM-переключателями.
- Подходит для компьютерных рабочих мест и презентационных систем.
- Не требует отдельного источника питания.
- Готовые заводские разъёмы без необходимости дополнительного монтажа.
- Гарантия производителя 12 месяцев.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип изделия
|
Кабель монитор-SVGA
|
|
Производитель
|
Aopen
|
|
Торговая марка
|
Aopen / Qust
|
|
Модель
|
ACG341AD-3M
|
|
Артикул производителя
|
ACG341AD-3M
|
|
Серия
|
ACG341AD
|
|
Штрихкод EAN
|
6938510840936
|
|
Категория
|
Видеокабель VGA/SVGA
|
|
Назначение
|
Подключение устройств отображения к источникам аналогового видеосигнала
|
|
Тип подключения
|
Проводное
|
|
Интерфейс
|
VGA (D-Sub 15)
|
|
Тип кабеля
|
Соединительный VGA — VGA
|
|
Длина кабеля
|
3 м
|
|
Конфигурация разъёмов
|
VGA Male — VGA Male
|
|
Количество разъёмов
|
2 шт.
|
|
Количество ферритовых фильтров
|
2 шт.
|
|
Цвет кабеля
|
Чёрный
|
|
Цвет корпусов разъёмов
|
Синий
|
|
ХАРАКТЕРИСТИКИ ПЕРЕДАЧИ СИГНАЛА
|
|
Стандарт интерфейса
|
VGA/SVGA
|
|
Тип передаваемого сигнала
|
Аналоговый видеосигнал
|
|
Цветовая модель видеосигнала
|
RGB
|
|
Передача цветовых компонентов
|
Аналоговая
|
|
Передача горизонтальной синхронизации
|
Есть
|
|
Передача вертикальной синхронизации
|
Есть
|
|
Поддержка VGA
|
Есть
|
|
Поддержка SVGA
|
Есть
|
|
Поддержка XGA
|
Есть
|
|
Поддержка SXGA
|
Есть
|
|
Максимальное заявленное разрешение
|
1920 × 1080 пикселей
|
|
Стандарт максимального разрешения
|
Full HD
|
|
Частота обновления при Full HD
|
60 Гц
|
|
Поддержка разрешения 640 × 480
|
Есть
|
|
Поддержка разрешения 800 × 600
|
Есть
|
|
Поддержка разрешения 1024 × 768
|
Есть
|
|
Передача аудиосигнала
|
Не предусмотрена
|
|
Преобразование аналогового сигнала в цифровой
|
Не предусмотрено
|
|
Доступные видеорежимы
|
Зависят от источника сигнала, устройства отображения и характеристик соединения
|
|
РАЗЪЁМЫ И ПОДКЛЮЧЕНИЕ
|
|
Разъём 1
|
D-Sub HD15
|
|
Разъём 2
|
D-Sub HD15
|
|
Тип первого разъёма
|
Штекер (Male)
|
|
Тип второго разъёма
|
Штекер (Male)
|
|
Количество контактов первого разъёма
|
15
|
|
Количество контактов второго разъёма
|
15
|
|
Количество рядов контактов
|
3
|
|
Количество контактов в ряду
|
5
|
|
Обозначение конфигурации
|
HD15M/HD15M
|
|
Тип соединения
|
Штекер — штекер
|
|
Форма первого разъёма
|
Прямая
|
|
Форма второго разъёма
|
Прямая
|
|
Совместимый интерфейс оборудования
|
VGA (D-Sub 15 Female)
|
|
Подключение к источнику сигнала
|
Через VGA-выход
|
|
Подключение к устройству отображения
|
Через VGA-вход
|
|
Количество соединяемых устройств
|
2
|
|
КОНСТРУКЦИЯ И МАТЕРИАЛЫ
|
|
Тип конструкции
|
Соединительный видеокабель с ферритовыми фильтрами
|
|
Материал проводников
|
Медь
|
|
Материал внешней оболочки
|
Поливинилхлорид (PVC)
|
|
Форма поперечного сечения
|
Круглая
|
|
Цвет внешней оболочки
|
Чёрный
|
|
Цвет корпусов коннекторов
|
Синий
|
|
Ферритовые фильтры
|
Есть
|
|
Количество ферритовых фильтров
|
2 шт.
|
|
Назначение ферритовых фильтров
|
Снижение высокочастотных электромагнитных помех
|
|
Исполнение разъёмов
|
Прямое
|
|
Угловые разъёмы
|
Нет
|
|
Тип исполнения
|
Готовый соединительный кабель
|
|
Длина соединительной линии
|
3000 мм
|
|
Внешний источник питания
|
Не требуется
|
|
СОВМЕСТИМОСТЬ И ПРИМЕНЕНИЕ
|
|
Подключение персональных компьютеров
|
При наличии VGA-выхода
|
|
Подключение ноутбуков
|
При наличии VGA-выхода
|
|
Подключение видеокарт
|
При наличии VGA-разъёма
|
|
Подключение мониторов
|
При наличии VGA-входа
|
|
Подключение видеопроекторов
|
При наличии VGA-входа
|
|
Подключение KVM-переключателей
|
При наличии совместимых VGA-портов
|
|
Подключение презентационного оборудования
|
Есть
|
|
Использование в офисах
|
Есть
|
|
Использование в учебных аудиториях
|
Есть
|
|
Использование в переговорных комнатах
|
Есть
|
|
Использование в конференц-залах
|
Есть
|
|
Область применения
|
Аналоговые системы отображения информации
|
|
Тип эксплуатации
|
Внутри помещений
|
|
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
|
Необходимость установки драйверов для кабеля
|
Нет
|
|
Необходимость монтажа разъёмов
|
Нет
|
|
Готовность к использованию
|
Готов к подключению
|
|
Морозостойкое исполнение
|
Нет
|
|

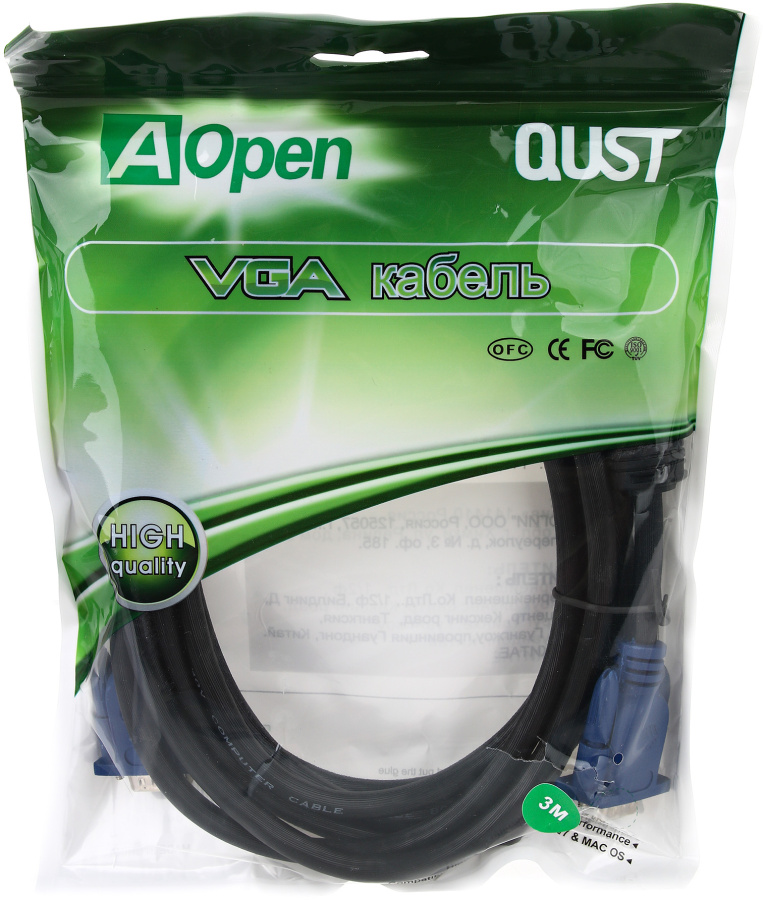

Тип упаковки
|
Блистер
|
|
Страна производства
|
Китай
|
|
Гарантийный срок производителя
|
12 месяцев
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
3000 × 12 × 12 мм
|
|
Габариты упаковки
|
260 × 170 × 30 мм
|
|
Вес
|
326 г
|
|
Вес упаковки
|
337 г
|
Комплект поставки
|
Кабель монитор-SVGA Aopen ACG341AD-3M, VGA (15M) — VGA (15M), 3 м, с двумя ферритовыми фильтрами
|
1 шт.
|
