Описание Штиль IC-SNMP/mini-USB
Штиль IC-SNMP/mini-USB Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:
- стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
- однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 0,25-10 кВА.

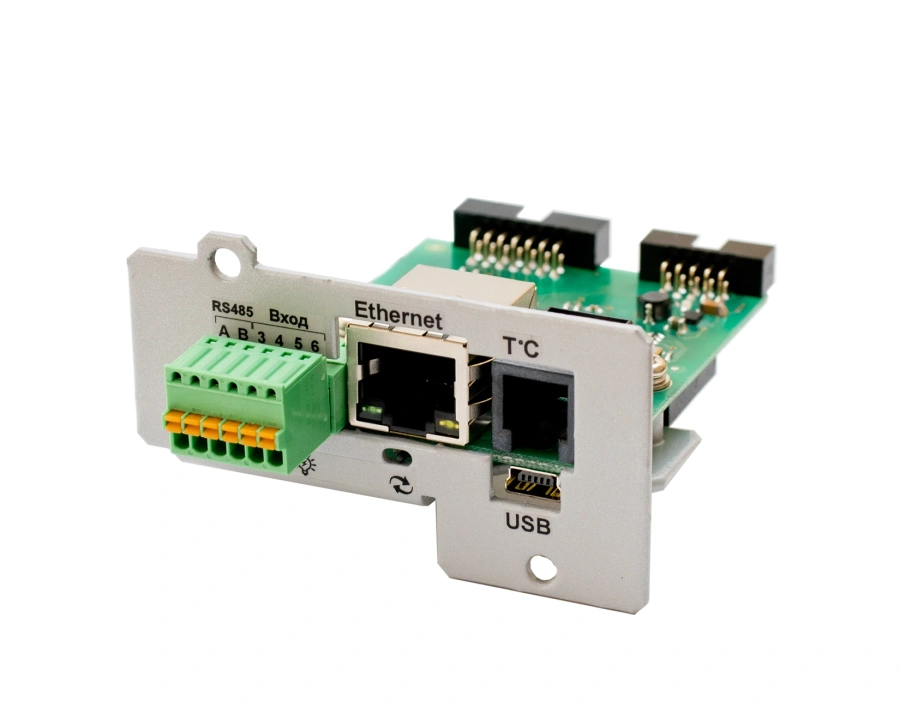

На фронтальной панели платы расширения расположены разъемы:
- mini-USB – соединение с ПК;
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- сигнализация («сухие» контакты) – входы для мониторинга внешних сигналов;
- RS-485 – мониторинг внешних устройств по проприетарному протоколу;
- 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик входит в комплект поставки).
Под линейкой наружных разъемов находятся элементы индикации и управления:
- зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
- синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
- кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.
Мониторинг и управление через модуль IC-SNMP/mini-USB можно выполнять двумя способами:
- при помощи специализированного ПО «ShtylDeviceManager»;
- через WEB-интерфейс, используя браузер.
При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Совместимость
|
инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
|
|
Тип аксессуара
|
карты мониторинга
|
|
Число фаз ИБП
|
1 в 1
|
|
Поддерживаемые интерфейсы
|
Ethernet (TCP/IP-адаптер), mini-USB, «сухие» контакты, RS-485, 4P4C
|
|
Поддерживаемые протоколы
|
Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль
|
|
Уведомления
|
trap-сообщения, e-mail
|
|
Страна производитель
|
Россия
|
|
Ethernet (TCP/IP-адаптер)
|
|
Тип выходного разъёма Ethernet-адаптера
|
RJ-45
|
|
Поддерживаемые протоколы Ethernet-адаптера
|
Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
|
|
mini-USB
|
|
Тип выходного разъёма интерфейса mini-USB
|
USB-А
|
|
Поддерживаемые протоколы интерфейса mini-USB
|
Штиль/ HID Power Device
|
|
Сигнализация («сухие» контакты)
|
|
Тип и количество
|
2 входных
|
|
Тип выходного разъёма
|
разъемный клеммник, сечение провода 0,5-1.0 мм.кв., (15EDGRC-2.5-06)
|
|
Назначение входных «сухих» контактов
|
определяется при конфигурации
|
|
Максимальное сопротивление относительно общего, Ом
|
35
|
|
RS-485
|
|
Допустимое напряжение A и B контактов, в пределах, В
|
от -13 до +16,5
|
|
Термодатчик
|
|
Тип выходного разъёма термодатчика
|
4P4C
|
|
Надежность и эксплуатационные характеристики
|
|
Установка
|
во внутренний слот стабилизатора или ИБП
|
|
Диапазон рабочей температуры, °С
|
5-40
|
|
Относительная влажность, %
|
не более 95
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Механические характеристики
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
40х68х65
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
220х155х50
|
|
Масса, кг
|
0,1
|
|
Гарантийный срок, мес
|
24
|
Комплект поставки
|
Карта мониторинга IC-SNMP/mini-USB
|
1 шт.
|
|
Интерфейсный кабель USB A - miniUSB
|
1 шт.
|
|
Датчик температуры
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
|
Упаковка
|
1 шт.
|
-
Производитель:
Штиль
-
Нет в наличии:
да
-
