Описание Штиль IC-MODBUS/Dry Contacts
Штиль IC-MODBUS/Dry Contacts Плата интерфейсов «Штиль» IC-Modbus/Dry Contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования:
- стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
- однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.
Плата IC-Modbus/Dry Contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта.

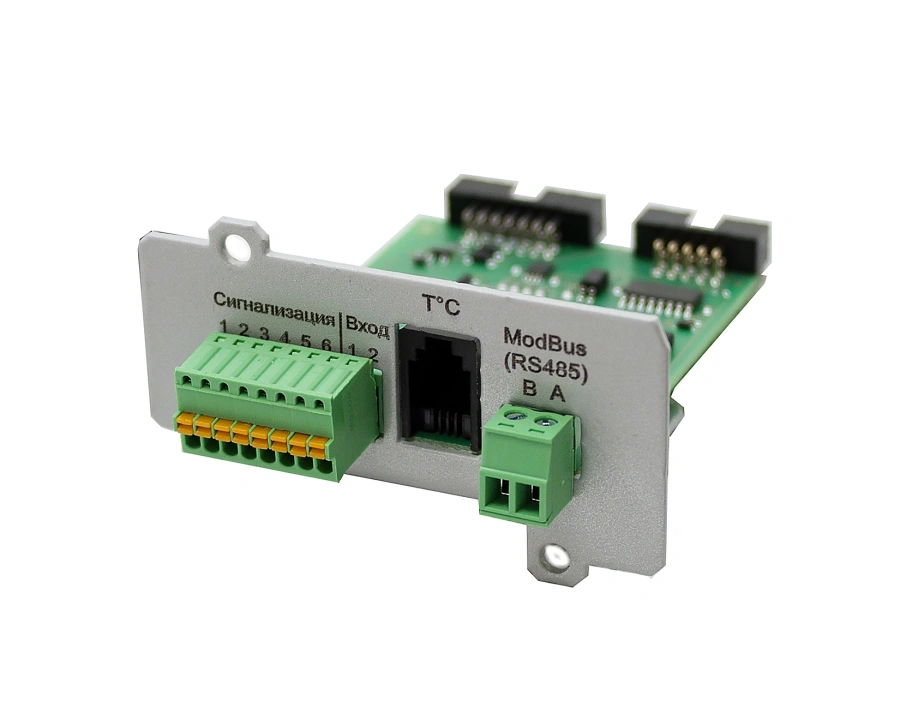

На фронтальной панели платы расширения расположены разъемы:
- сигнализация «сухие» контакты:
- 5 выходных – передача сигналов аварий, статуса режимов работы ИБП/стабилизатора;
- 1 входной – прием входных сигналов от внешних устройств;
- RS-485 – работа по протоколу MODBUS RTU для интеграции информации о состоянии ИБП/стабилизатора, передаваемой в системы диспетчеризации и управления инженерными системами (SCADA);
- 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик не входит в комплект поставки, является дополнительным аксессуаром).
Для подключения по интерфейсу RS-485 используются два сигнала дифференциальной пары A и B, расположенные на внешнем разъеме. Плата расширения, в соответствии со спецификацией MODBUS, является ведущей, ее адрес на шине MODBUS и параметры обмена настраиваются в специализированном ПО «Shtyl Device Manager». Назначение регистров протокола MODBUS можно посмотреть в «Руководстве по эксплуатации» на данное изделие.
Карта мониторинга IC-Modbus/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов и ИБП «Штиль» и поставляется только совместно с платой IC-SNMP/WEB.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Совместимость
|
инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
|
|
Тип аксессуара
|
карты мониторинга
|
|
Число фаз ИБП
|
1 в 1
|
|
Поддерживаемые интерфейсы
|
RS-485, выходные и входные «сухие» контакты, 4P4C
|
|
Поддерживаемые протоколы
|
Modbus RTU/ Штиль
|
|
Страна производитель
|
Россия
|
|
Сигнализация («сухие» контакты)
|
|
Тип и количество
|
5 выходных и 1 входной
|
|
Тип выходного разъёма
|
разъемный клеммник, сечение провода 0,5-1,5 мм.кв., (15EDGR-2.5-08P)
|
|
Назначение выходных «сухих» контактов
|
определяется при конфигурации
|
|
Назначение входных «сухих» контактов
|
определяется при конфигурации
|
|
Допустимое напряжение, не более, В
|
±26
|
|
Максимальный ток нагрузки, не более, мА
|
±20
|
|
Максимальное сопротивление относительно общего, Ом
|
35
|
|
RS-485
|
|
Допустимое напряжение A и B контактов, в пределах, В
|
от -13 до +16,5
|
|
Термодатчик
|
|
Тип выходного разъёма термодатчика
|
4P4C
|
|
Надежность и эксплуатационные характеристики
|
|
Установка
|
во внутренний слот стабилизатора или ИБП
|
|
Диапазон рабочей температуры, °С
|
5-40
|
|
Относительная влажность, %
|
не более 95
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Механические характеристики
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
40х68х65
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
220х155х50
|
|
Масса, кг
|
0,1
|
|
Гарантийный срок, мес
|
24
|
Комплект поставки
|
Карта мониторинга IC-Modbus/Dry contacts (поставляется только совместно c картой мониторинга IC-SNMP/WEB)
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
|
Упаковка
|
1 шт.
|
-
Производитель:
Штиль
-
Нет в наличии:
да
-
