Mega-Vision ERT

Источники бесперебойного питания Mega-Vision ERT

• Mega-Vision ERT. Источники бесперебойного питания. N-Power. 1 кВА ... 10 кВА
• Схема On-Line с двойным преобразованием напряжения. Rack Tower. 1ф. Идеальная защита компьютерного оборудования, файловых серверов, вычислительных залов, серверных помещений, телекоммуникационных устройств. Для монтажа в промышленные стойки или настольного использования. С поворотным экраном.

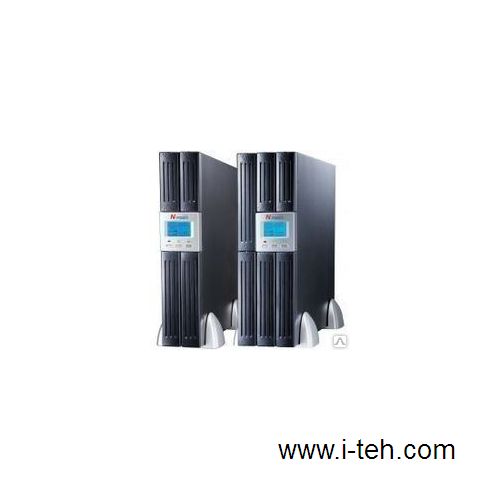

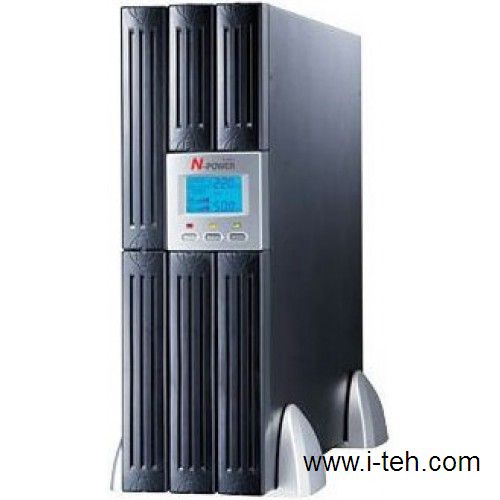

• Mega-Vision ERT — это новая серия источников бесперебойного питания (ИБП / UPS), выполненных в конвертируемом универсальном исполнении ERT (Empire Rack Tower). Предназначены для работы на рабочем столе в вертикальном положении (Tower) или монтажа в промышленные стойки (Rack Mount).
• ИБП Mega-Vision ERT построены по схеме On-Line с двойным преобразованием напряжения и выходным напряжением чистой синусоидальной формы. Они обладают превосходными техническими характеристиками, высокой надежностью и приемлемой стоимостью.
• Основной сферой применения ИБП Mega-Vision ERT является защита оборудования промышленных стоек Rack Mount, в том числе вычислительной техники, файловых серверов, телекоммуникационных устройств, а также любой другой ответственной нагрузки.
• ИБП данной серии обладают широким диапазоном стабилизации входного напряжения (115 … 300 В) без перехода на батареи, что позволяет стабилизировать входное напряжение без перехода в автономный режим работы, что в свою очередь продлевает срок службы аккумуляторных батарей.
• ИБП серии Mega-Vision ERT являются крайне «аккуратными» потребителями электроэнергии. Они не вносят искажений во входную электросеть, потребляемый ими ток является синусоидальным, а входной коэффициент мощности близок к единице (свыше 0.95).
• Силовые агрегаты ИБП построены с использованием IGBT (БТИЗ)-транзисторов, а дополнительный коммуникационный SNMP-адаптер позволяет осуществлять дистанционный мониторинг сетевого электропитания через сеть Интернет.

• On-Line ИБП с двойным преобразованием и выходным напряжением (Uвых.) чистой синусоидальной формы.
• Широкий ЖК-дисплей на передней панели, удобный пользовательский интерфейс. Может поворачиваться на 90° в зависимости от положения ИБП.

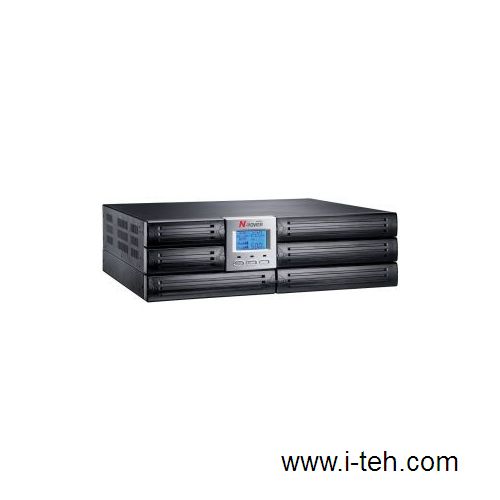

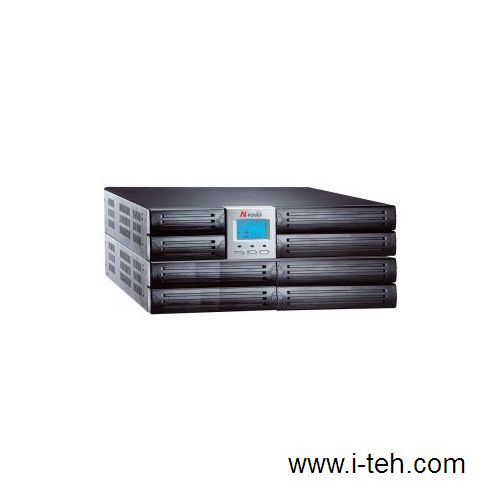

• Очень компактны по своим габаритам: 1 кВА (2U), 2–3 кВА (2U + 2U бат.), 6-10 кВА (3U + 3U бат.).
• Выпускаются как в стандартном исполнении (ЕRT) со встроенными аккумуляторами, так и для работы с внешними батареями и длительной автономии (ЕRT LT).
• Эргономичный дизайн, привлекательный внешний вид, приемлемая цена.
• Многопроцессорная схема управления.
• Силовые преобразователи выполнены на современных IGBT (БТИЗ)-транзисторах.
• Широкий диапазон стабилизации входного напряжения (Uвх.) без перехода на аккумуляторные батареи (115 ... 300 В).
• Предустановленные значение номинального напряжения и частоты (220 В / 50 Гц). Возможность установки по запросу 230 / 240 В.
• Встроенная функция «холодного» старта — возможность включения ИБП при отсутствии Uвх.
• Функция автоматического самотестирования.
• Двунаправленный коммуникационный интерфейс RS232 для работы с компьютером.
• Программное обеспечение UPSmart_RUS в комплекте поставки для контроля, управления и мониторинга ИБП, свертки ОС.
• «Интеллектуальное» установочное место для подключения дополнительного SNMP–адаптера.
• Дополнительный SNMP–адаптер для дистанционного управления по локальной сети.
• Низкое энергопотребление и высокий КПД позволяют существенно экономить электроэнергию.
• Низкое тепловыделение при долговременной работе. Регулируемые вентиляторы.
• Входной коэффициент мощности (Power Factor), близкий к единице.
• Высокая надежность и отказоустойчивость устройства при работе в жестких условиях.
• Защита от грозовых разрядов, всплесков напряжения и прочих сетевых неполадок, в том числе аварий городского электропитания.
• Возможность параллельной работы до 3-х блоков (для моделей 6 ... 10 кВА).
• Стандартная комплектация: подставка для вертикальной установки, силовые кабели, кронштейны для крепления в стойку Rack Mount, батарейный кабель (для моделей LT), ПО мониторинга UPSmart_RUS (диск, кабель RS232), инструкция пользователя.

• Предназначены для сверхбольшого времени работы в автономном режиме.
• Гибкое, экономичное решение для питания промышленных стоек: ИБП с внешними аккумуляторами на отдельной полке или в отдельно стоящем батарейном кабинете.
• Оснащены встроенным зарядным устройством повышенной мощности: 7А x 36В (1 кВА), 9.6А x 96В (2–3 кВА), 4.2А x 240В (6–10 кВА).
• На задней панели установлен разъем для подключения внешних аккумуляторных батарей большой емкости. Поддержка широкого спектра типов аккумуляторов различных фирм-производителей.

• Батареи 100 Вт 200 Вт 300 Вт 500 Вт 700 Вт
• 3 x 27 А•ч 7:39 3:35 2:07 1:10 0:46
• 3 x 42 А•ч 13:28 6:20 4:09 2:10 1:29
• 3 x 70 А•ч 20:35 9:42 6:45 3:58 2:35
• 3 x 100 А•ч 24:06 7:10 9:52 5:40 3:53
• 2 x 3 x 70 А•ч 33:22 19:48 15:08 8:48 6:10
• 2 x 3 x 100 А•ч 48:30 28:43 20:01 13:08 9:03

• Внешние батарейные блоки для ИБП серии Mega-Vision ERT LT комплектуются и рассчитываются исходя из мощности нагрузки и необходимого времени автономной работы. Они могут размещаться как на свободных полках промышленной стойки, так и в отдельно стоящих батарейных кабинетах (см. раздел «Аккумуляторные батареи для ИБП, кабинеты и стеллажи»).
• SNMP/HTTP-адаптер для внутренней установки в «интеллектуальный слот».
• Плата «сухих контактов» AS400 для установки в «интеллектуальный слот».
• GPRS-модем для рассылки аварийных SMS и E-Mail сообщений.
• Кабель для синхронизации при параллельной работе устройств.
•  SNMP/HTTP-адаптер
• ИБП серии Mega-Vision ERT имеют «интеллектуальное» установочное место для подключения дополнительного SNMP-адаптера. С его помощью можно производить управление работой ИБП, а также д­­­­истанционный мониторинг электропитания, находясь в любой точке мира, имея доступ к сети Интернет. В комплекте с ИБП поставляется программное обеспечение UPS-Smart_RUS (см. описание в разделе «Программное обеспечение UPS-Smart_RUS») и специальный коммуникационный кабель RS232.
• IGBT (БТИЗ)-транзисторы
• В ИБП серии Mega-Vision используются самые современные схемотехнические решения. В частности применение IGBT (БТИЗ)–транзисторов позволяет достичь идеальной чистоты формы выходного напряжения, повышенной перегрузочной способности, а также возможности быстрой реакции и адаптации к изменениям в нагрузке.
•  Функция параллельной работы
• ИБП серии Mega-Vision ERT 6 ... 10 кВА обладают возможностью параллельного подключения до 3 одноранговых модулей для масштабирования или аппаратного резервирования.

• Модель 1000 ERT
• 2000 ERT
• 3000 ERT
• 6000 ERT
• 10000 ERT
• Мощность, кВА / кВт 1.0 / 0.7 2.0 / 1.4 3.0 / 2.1 6.0 / 4.2 10.0 / 7.0
• Вход
• Номинальное напряжение / частота 220 В / 50 Гц ±8%
• Допустимый диапазон изменения входного напряжения 160 … 300 В (при нагрузке 70 ... 100%)
• 140 … 300 В (при нагрузке 50 ... 70%)
• 115 … 300 В (при нагрузке до 50%) 176 … 276 В
• Входной коэффициент мощности > 0.95 > 0. 97 >= 0.98
• Выход
• Напряжение: 220 / 230 В ±2% 220 / 230 В ±1%
• Частота: Синхронизация с сетью (сетевой режим), 50 Гц ±0.4% (батарейный режим)
• Форма выходного напряжения: Чистая синусоида
• Коэффициент нелинейных искажений (КНИ / THD)
• < 3% (при линейной нагрузке)
• < 4% (при линейной нагрузке)
• < 2% (при линейной нагр.)
• < 6% (при нелинейной нагр.)
• Перегрузочная способность: 105 ... 150% в течение 30 с; > 150% в течение 300 мс
• затем переход на Bypass (в сетевом режиме) или откл. (в бат. режиме)
• Крест-фактор 3:1
• Разъемы
• Исполнение ERT: 4 x IEC320 4 x IEC320 4 x IEC320
• Клеммная колодка
• Батареи
• Тип Герметизированные, свинцово-кислотные, необслуживаемые
• Кол-во x Емкость, А·ч 3 x 7.2 (12 В) 8 x 7.2 (12 В) 20 x 7.2 (12 В) 20 x 9 (12 В)
• Встроенное зарядное устройство: 1 A 2 A
• Дополнительное зарядное устройство (для моделей LT)
• 7 A (для LT) встроенное: 9.6 A (для LT) встроенное 4.2 A (для LT) встроенное
• Время заряда до уровня 90%, ч 5 (после полного разряда) 7 ... 8 (после полного разряда)
• Байпас (Bypass)
• Автоматическое переключение: При перегрузке или выходе из строя ИБП
• Диапазон напряжения: 176 … 256 В ±20%
• Время переключения: 0 мс (<4 мс с инвертора на Bypass)
• Панель управления
• ЖК-дисплей Индикация состояния ИБП, входного / выходного напряжения, частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий и др.
• Звуковая сигнализация
• Батарейный режим: Редкие звуковые сигналы (с интервалом 4 с)
• Перегрузка: Кратковременные звуковые сигналы (два раза в секунду)
• Выход из строя: Непрерывный звуковой сигнал
• Удаленный мониторинг
• Через RS232-порт Русифицированное программное обеспечение UPSmart для автоматической «свертки» ОС и мониторинга: для Windows (95, NT 4.0, 98 SE, ME, 2K, XP, Server 2003, Vista); Linux (Redhat 7.0–7.3 или Mandrake 8.2); Novell (4.x, 5.1)
• Через «интеллектуальное» установочное место
• 1. SNMP/HTTP-адаптер: дистанционное управелние электропитанием через SNMP-менеджер или Web-браузер. Поддержка GPRS-модема
• 2. Адаптер «сухие контакты» AS400
• Защита
• Защита по входу: Защита от импульсов (защитные варисторы), EMI-фильтр, защитный автомат
• Дополнительный фильтр: RJ45 для сетей стандарта 10 Base-T или факс-модемов (защита от всплесков)
• Окружающая среда
• Температура: 0 … 40°C (рекомендуется 20 … 25°C)
• Влажность: 0 ... 95% (без конденсата) 20 ... 90% (без конденсата)
• Звуковой шум (на 1 м) < 45 дБ < 50 дБ < 55 дБ
• Вес
• Вес (ERT / ERT LT), кг 15 / 8.4 10+24.8 / 11 10.7+24.8 / 11.7 20.9+64.5 / 22 23.1+72.5 / 24
• Габариты
• Габариты (ERT, ERT LT),Ш x Г x В (мм)(UPS + стандартная батарея)
• 483 x 478 x 88 (2U)
• 483 x 478 x 88 (2U) +
• 483 x 478 x 88 (2U)
• 483 x 628 x 130 (3U) + 483 x 628 x 130 (3U) (без дополнительных опций)
• 483 x 628 x 130 (3U) + 483 x 628 x 130 (3U) (с ручным Bypass и функцией параллельной работы)
