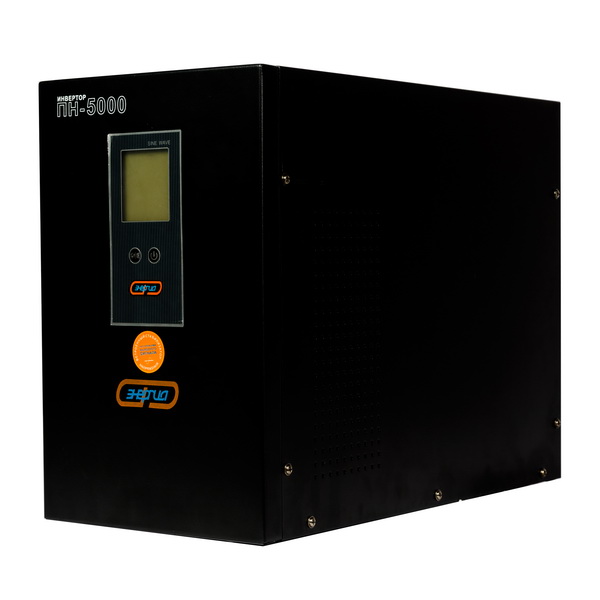

Описание Энергия ПН-5000 (Е0201-0010)
Энергия ПН-5000 (Е0201-0010) Инвертор - Изделие также оснащено стабилизатором сетевого напряжения со ступенчатым регулированием напряжения путем переключения отводов силового автотрансформатора с помощью электромеханических силовых реле. Выходной силовой трансформатор промышленной частоты обеспечивает гальваническую развязку входной и выходной цепей, возможность работы всех видов потребителей с любым коэффициентом мощности, включая чисто реактивную нагрузку, низкий уровень импульсных помех и искажений формы выходного напряжения. Управление всеми системами и функциями осуществляется ЦПУ, оснащенным процессором на основе ПЛИС марки MOTOROLA.
Назначение преобразователей напряжения Энергия ПН
- Стабилизация переменного напряжения при работе от электросети (имеется встроенный стабилизатор напряжения)
- Обеспечение автономного электропитания потребителей при отключении централизованного сетевого напряжения
- Защита от перепадов напряжения, перегрева трансформатора, неправильной полярности подключения, перезаряда, глубокого разряда, перегрузки по току
- Сетевой фильтр помех в сети
- Форма выходного напряжения - чистый синус
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Полная номинальная/максимальная мощность
|
3000/5000 ВА
|
|
Диапазон входного напряжения сети
|
120-275 В
|
|
Номинальное выходное напряжение при питании от сети
|
220±10% В
|
|
Номинальное выходное напряжение в инверторном режиме
|
220±1% В
|
|
Число фаз
|
1
|
|
Температура окружающей среды рабочая
|
253-313 (-20…+40) °К(°С)
|
|
Напряжение батареи аккумуляторов
|
48 В
|
|
Максимальный ток заряда батареи
|
10..15 А
|
|
Вес с упаковкой
|
50 кг
|
|
Номинальная частота выходного напряжения при питании от сети
|
50±5, 60±5 Гц
|
|
Номинальная частота в инверторном режиме
|
50±1 (3%) Гц
|
|
Допускаемая кратковременная перегрузка от максимальной мощности
|
110 %
|
|
Порог защиты от перегрузки по мощности
|
120 %
|
|
Время переключения, не более
|
5 мс
|
|
КПД
|
98 %
|
|
Индикация
|
Сеть, инвертор, ошибка
|
|
Способ охлаждения
|
Воздушное конвекционное и принудительное
|
|
Встроенные средства защиты от косвенного прикосновения
|
Заземлитель
|
|
Обязательные средства защиты от косвенного прикосновения во входной цепи инвертора
|
УЗО (АВДТ) на дифференциальный ток 30 мА
|
|
Рекомендуемые средства защиты от косвенного прикосновения в выходной цепи инвертора
|
Разъёмы с УЗО (АВДТ) на дифференциальный ток 30 мА
|
|
Режим работы
|
Непрерывный
|
|
Принцип работы стабилизатора
|
Автотрансформаторный релейный коммутационный
|
|
Принцип работы зарядного модуля
|
ШИМ преобразователь DC/AC с ЦПУ и выходным силовым изолированным трансформатором 50Гц
|
|
Принцип работы инвертора
|
ШИМ преобразователь AC/DC
|
|
Принцип работы ЦПУ
|
Центральное процессорное устройство управления 6 режимами работы и индикацией
|
|
Защита от повышенного напряжения, откл. при Uвых. более
|
285 В
|
|
Защита от пониженного напряжения, откл. при Uвых. менее
|
110 (130) В
|
|
Защита от перегрева трансформатора, откл. при более
|
120 °С
|
|
Защита батарей аккумуляторов
|
От неправильной полярности подключения (плавкий предохранитель и защитное реле), перезаряда, глубокого разряда, режим тренировки при сульфатации
|
|
Защита от перегрузки по току
|
автоматический выключатель, электронная защита
|
|
Степень защиты от внешних воздействий по ГОСТ 14254-96
|
IP20
|
|
Температура окружающей среды хранения
|
233-318 (-30…+45) °К(°С)
|
|
Атмосферное давление
|
84-106,7 кПа
|
|
Относительная влажность, не более
|
98% (при 35°С)
|
|
Вид технического обслуживания пользователем в процессе эксплуатации
|
Необслуживаемый
|
|
Габаритные размеры (д х ш х в), мм
|
430x210x350
|
|
Вес НЕТТО, кг
|
36.2
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Инвертор
|
1 шт.
|
|
Кабель электропитания
|
1 шт.
|
|
Комплект кабелей аккумуляторной батареи
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
Энергия
-
Нет в наличии:
да
-
Снято с производства:
Да
-
