Штиль EBM-01-WСL-1S Модуль внешнего байпаса

Описание Штиль EBM-01-WСL-1S

Режимы работы Штиль EBM-01-WСL-1S

EBM-01-WСL-1S обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

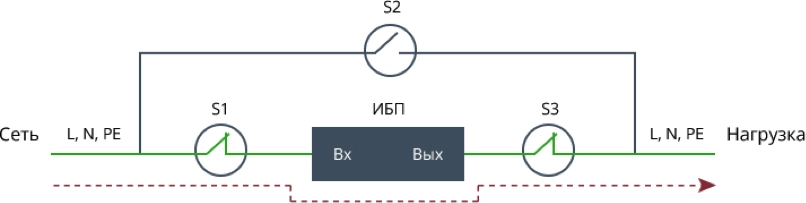

• режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):


  Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

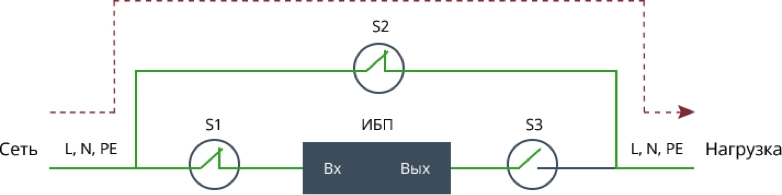

• режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):


  Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

• режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):


  Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Для входного подключения используются клеммы (L, N, PE). Энерговвод один.

Способ подключения к ИБП: розеточный.

Для выходного подключения предусмотрены автоматы 1хС6, 2хС4, 2хС2 и 1хС1.

Для подключения зарядного устройства или сервисных потребителей предусмотрена розетка Schuko.

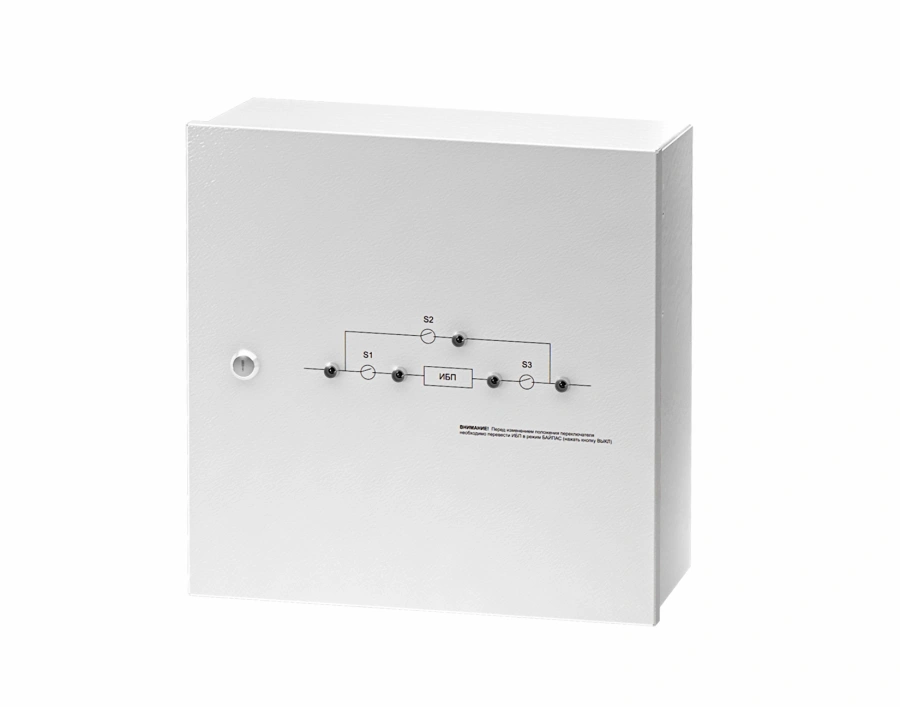

На фронтальной стороне прибора имеются:

• структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
• ручка кулачкового переключателя для удобного переключения режимов работы прибора.
