Штиль EBM-01-WСL-1PS Модуль внешнего байпаса

Описание Штиль EBM-01-WСL-1PS

Штиль EBM-01-WСL-1PS Модуль внешнего байпаса используется совместно с однофазными моделями ИБП ST1101L и ST1101SL напольного исполнения выходной мощностью 1 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания. EBM-01-WСL-1PS предназначен для установки на любую ровную вертикальную поверхность.

Режимы работы

• режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут)
• режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут)
• режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты)

Подключение

Входное подключение: клеммы (L, N, PE). Энерговвод один. УЗИП на входе ВРУ.

Способ подключения к ИБП: розеточный.

Выходное подключение: автоматы 1хС6, 2хС4, 2хС2, 1хС1.

Для подключения зарядного устройства или сервисных потребителей предусмотрена розетка Schuko.

Управление и индикация

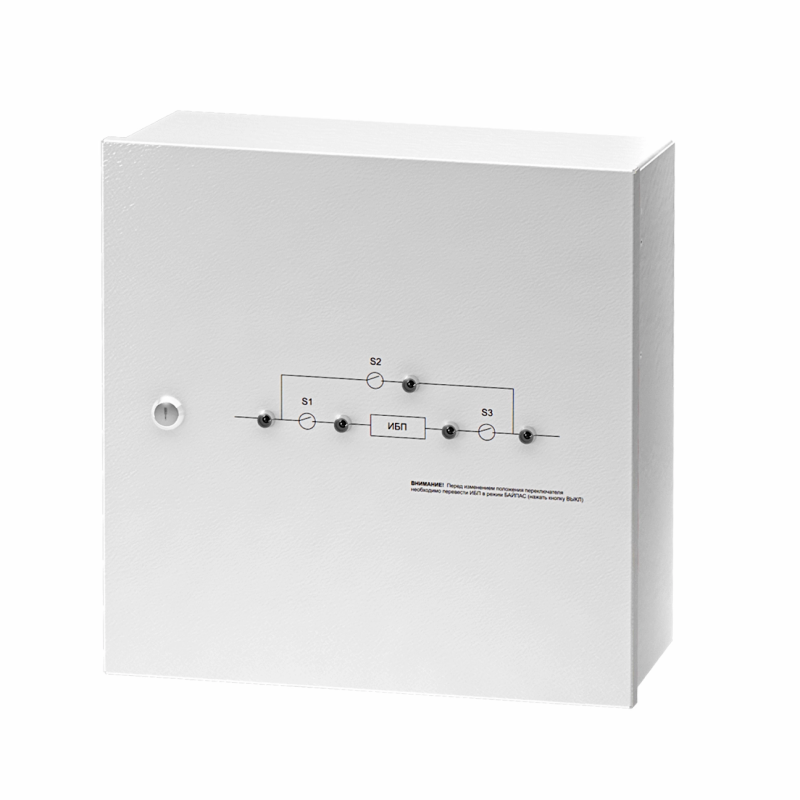

На фронтальной стороне модуля имеются:

• структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
• ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Особенности Штиль EBM-01-WСL-1PS

• «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
• Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
• Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
• Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.

Технические характеристики

Комплект поставки
