Источники бесперебойного питания Power-Vision

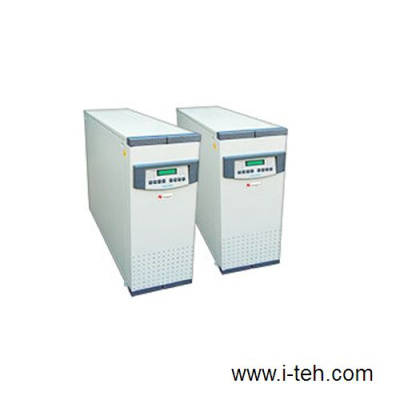

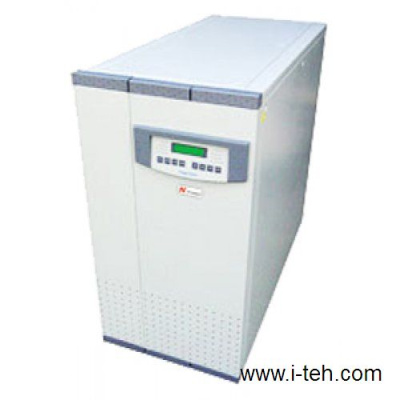

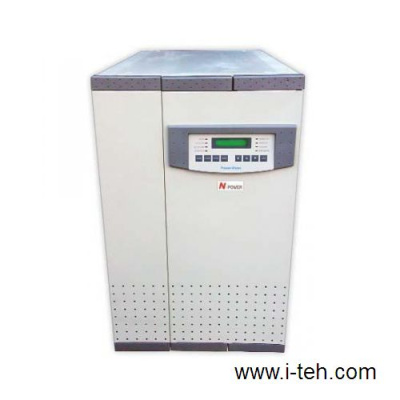

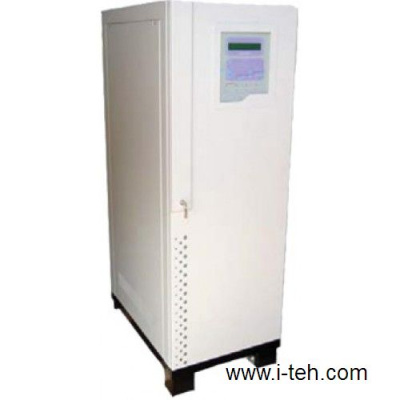

• Power-Vision. Источники бесперебойного питания. N-Power. 4 кВА ... 10 кВА
• Схема On-Line с двойным преобразованием напряжения. 1ф и трехфазные модели. Для защиты вычислительного оборудования, компьютерных залов, офисов небольших организаций и другой нагрузки, предъявляющей повышенные требования к бесперебойности электропитания, качеству напряжения и его форме.
• 4 кВА / 3.2 кВт (1ф / 1ф)
• 4 кВА / 3.2 кВт (1ф / 1ф) LT
• 6 кВА / 4.8 кВт (1ф / 1ф, 3ф / 1ф)
• 6 кВА / 4.8 кВт (1ф / 1ф) LT
• 8 кВА / 6.4 кВт (1ф / 1ф, 3ф / 1ф)
• 8 кВА / 6.4 кВт (1ф / 1ф) LT
• 10 кВА / 8.0 кВт (1ф / 1ф, 3ф / 1ф)
• 10 кВА / 8.0 кВт (1ф / 1ф) LT
• Источники бесперебойного питания (ИБП / UPS) серии Power-Vision построены по схеме On-Line с двойным преобразованием напряжения с выходным изолирующим трансформатором и инвертором на IGBT-транзисторах. Выпускаются модификации с 3ф или 1ф входом и 1ф выходом. Благодаря своим особенностям ИБП данной серии идеально подходят для организации бесперебойного питания нагрузки, чувствительной не только к отключению сети или изменениям параметров входного напряжения, но и к электрическим шумам и импульсам, которые могут вызвать сбои в работе оборудования серверных комнат, телекоммуникационных станций или промышленных систем.
• С помощью UPS данной серии можно создавать системы бесперебойного питания с длительным временем автономной работы. Во-первых, они совместимы с дизель-генераторами различных типов. Во-вторых, позволяют подключать дополнительные внешние батарейные блоки (BOH17, BOH26) с собственным зарядным устройством, что обеспечивает их быстрый заряд вне зависимости от суммарной емкости аккумуляторов. В-третьих, выпускаются модели LT без встроенных аккумуляторов, но с зарядным устройством повышенной мощности. Они предназначены для работы с большим количеством внешних аккумуляторов любого типа, в том числе и относительно недорогих, что дает существенный выигрыш в общей стоимости системы.
• ИБП данной серии оборудованы органами управления и контроля, вынесенными на лицевую панель устройств. Для индикации состояния системы используется жидкокристаллический дисплей, отображающий в реальном масштабе времени параметры и статус UPS (47 статусных и аварийных сообщений и 22 параметра). Любое изменение состояния агрегата записывается в его буферную память для дальнейшего считывания и анализа при необходимости.
• Вся работа ИБП данной серии осуществляется с помощью встроенного микропроцессора. Он контролирует функционирование внутренних узлов устройства, правильность его подключения к электросети, осуществляет периодическое тестирование батарей, управление быстрым гибридным Bypass-переключателем, рассчитанным на трехкратную перегрузку по току.
• UPS Power-Vision комплектуются программным обеспечением UPSilon 2000 для автоматической свертки ОС и дистанционного мониторинга. Информационное подключение агрегата может осуществляться через порт RS232 или по сети через SNMP/HTTP-адаптер.

• Модель Батарейные блоки
• B0H17 B0H26 2 × B0H26
• 4 кВА 1:10 1:30 2:40
• 6 кВА 0:42 0:55 1:35
• 8 кВА 0:20 0:25 0:42
• 10 кВА* 0:08 0:12 0:20
• * Модель PowerVision 10 кВА поставляется в комплекте с одним внешним батарейным блоком BOH17 (без встроенного зарядного устройства).

• Модель Макс. емкость батарей Время автономной работы
• 4 кВА 120 А·ч 5:30
• 6 кВА 120 А·ч 3:10
• 10 кВА 120 А·ч 1:15

• Модель 4 кВА 6 кВА 8 кВА 10 кВА
• Мощность, кВА / кВт:
• 4 / 3.2
• 6 / 4.8
• 8 / 6.4
• 10 / 8
• Вход
• Номинальное напряжение, В:
• Для однофазных моделей: 220 / 230 / 240 ±20%;
• для трехфазных моделей: 380 / 400 / 415 ±20%
• Частота, Гц: 50 ±5%
• Исполнение:
• Для однофазных моделей: фаза, нейтраль, земля;
• для трехфазных моделей: 3 фазы, нейтраль, земля
• Выход
• Напряжение, В: 220 / 230 / 240 (соответствует входному номиналу),
• точность стабилизации: ±2%
• Частота, Гц: 50 ±0.5%
• Скорость синхронизации: 1 Гц/с; при выбеге частоты за пределы 50 Гц ±5% инвертор работает от собственного генератора
• Форма выходного напряжения: Синусоида
• Коэффициент гармонических искажений: Менее 3% при линейной нагрузке, менее 5% при нелинейной нагрузке
• Крест-фактор: 3:1
• Батареи
• Спецификация
• 16 × 12 В, 7 А·ч
• 16 × 12 В, 17 А·ч
• 16 × 12 В, 17 А·ч
• 16 × 12 В, 17 А·ч
• Время работы на батареях при нагрузке 100% / 50%, мин
• 11 / 24
• 20 / 45
• 12 / 26
• 8 / 18
• Время заряда до уровня 90%, ч: 8
• Защита
• Перегрузочная способность
• 120% в течение 30 мин,
• 150% в течение 30 с
• Короткое замыкание: Автоматическое отключение UPS
• Перегрев: Автоматическое переключение в режим Bypass для защиты от перегрева
• Входная цепь: Размыкатель с защитой от короткого замыкания
• Ослабление помех, дБА 40 (в диапазоне частот 10 … 100 кГц)
• 70 (в диапазоне частот 100 кГц … 100 МГц)
• Панель управления
• Управление: Микропроцессорное управление и контроль
• ЖК-дисплей: Алфавитно-цифровой (2 строки, 32 символа)
• Светодиодная индикация: 8 основных состояний UPS
• Число кнопок управления: 8
• Удаленный мониторинг
• Коммуникационный порт: RS232
• «Сухие» контакты: Нормальная работа / Bypass / Работа от батарей / Батареи разряжены
• Механические параметры и окружающая среда
• Габариты (Ш × Г × В), мм:
• 260 × 600 × 700
• 390 × 680 × 700
• 390 × 790 × 820
• Вес нетто, кг: 78; 195; 240; 280
• Вес нетто (для моделей LT), кг: 54; 130; 173; 180
• Собственный акустический шум, дБА: < 50 < 55 < 60
• Условия окружающей среды: Температура 0 … 40°С
• Влажность 0 … 90% (при условии отсутствия конденсата)
