Источники бесперебойного питания Mega-Vision
Mega-Vision. Источники бесперебойного питания. N-Power. 1 кВА ... 20 кВА

• Схема On-Line с двойным преобразованием напряжения. Однофазные и трехфазные.
• Для защиты компьютерного оборудования, файловых серверов, вычислительных залов, серверных помещений, телекоммуникационных устройств, офисной техники, музыкальных центров, домашних кинотеатров, газовых котлов, насосов, охранно-пожарных сигнализаций, систем видеонаблюдения и др.

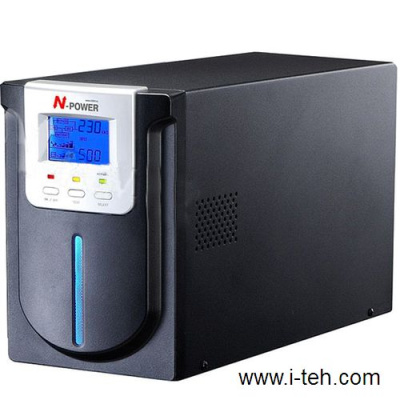

Стандартные модели (Tower)

• MEV-1000 1.0 кВА / 0.7 кВт
• MEV-2000 2.0 кВА / 1.4 кВт
• MEV-3000 3.0 кВА / 2.1 кВ
• MEV-6000 6.0 кВА / 4.2 кВт
• MEV-10000 10.0 кВА / 7.0 кВт

С длительным временем резервирования LT (Long Time):

• MEV-1000 LT 1.0 кВА / 0.7 кВт
• MEV-2000 LT 2.0 кВА / 1.4 кВт
• MEV-3000 LT 3.0 кВА / 2.1 кВт
• MEV-6000 LT 6.0 кВА / 4.2 кВт
• MEV-10000 LT 10.0 кВА / 7.0 кВт

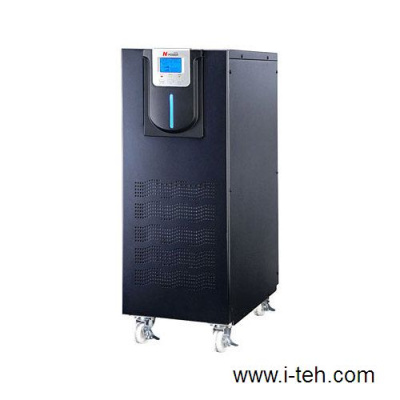

Трехфазные модели 3ф вход / 1ф выход

• MEV-10000 3/1 10.0 кВА / 7.0 кВт
• MEV-15000 3/1 15.0 кВА / 10.5 кВт
• MEV-20000 3/1 20.0 кВА / 14.0 кВт
• Mega-Vision — это новая серия источников бесперебойного питания (ИБП / UPS), являющаяся дальнейшим развитием хорошо зарекомендовавшей себя в работе серии Master-Vision.
• Они построены по схеме On-Line с двойным преобразованием напряжения и выходным напряжением чистой синусоидальной формы. В них используются самые современные схемотехнические решения. Поэтому они обладают превосходными техническими характеристиками, высокой надежностью и приемлемой стоимостью.
• Сферой применения ИБП Mega-Vision является защита персональных компьютеров, рабочих станций, файловых серверов, вычислительных залов, серверных помещений, телекоммуникационных устройств, офисной техники, музыкальных центров, домашних кинотеатров, газовых котлов, насосов, бытовой техники коттеджей, охранно-пожарных cигнализаций, систем видеонаблюдения и аварийного освещения, а также любой другой ответственной нагрузки.
• Они обладают невероятно широким диапазоном стабилизации входного напряжения (115 … 300 В) без перехода на батареи, что позволяет стабилизировать входное напряжение без перехода в автономный режим работы. А это существенно продлевает срок службы аккумуляторных батарей.
• Следует заметить, что ИБП серии Mega-Vision являются крайне «аккуратными» потребителями электроэнергии. Они не вносят искажений во входную электросеть, потребляемый ими ток является синусоидальным, а входной коэффициент мощности близок к единице (свыше 0.95).
• Силовые агрегаты ИБП построены с использованием IGBT (БТИЗ)-транзисторов, а дополнительный коммуникационный SNMP-адаптер позволяет осуществлять дистанционный мониторинг сетевого электропитания через сеть Интернет.

Характерные особенности ИБП Mega-Vision

• On-Line ИБП с двойным преобразованием и выходным напряжением (Uвых.) чистой синусоидальной формы.
• Широкий ЖК-дисплей на передней панели, удобный пользовательский интерфейс.
• Эргономичный дизайн, привлекательный внешний вид, приемлемая цена.
• Голубая полоса (Blue Sky Light) со светодиодной подсветкой на передней панели.
• Многопроцессорная схема управления.
• Силовые преобразователи выполнены на современных IGBT (БТИЗ)-транзисторах.
• Широкий диапазон стабилизации входного напряжения (Uвх.) без перехода на аккумуляторные батареи (115 ... 300 В).
• Предустановленные значение номинального напряжения и частоты (220 В / 50 Гц). Возможность установки по запросу 230 / 240 В.
• Встроенная функция «холодного» старта — возможность включения ИБП при отсутствии Uвх.
• Функция автоматического самотестирования.
• Двунаправленный коммуникационный интерфейс RS232 для работы с компьютером.
• «Интеллектуальное» установочное место для подключения дополнительного SNMP–адаптера.
• Дополнительный SNMP–адаптер для дистанционного управления по локальной сети.
• Низкое энергопотребление и высокий КПД позволяют существенно экономить электроэнергию.
• Низкое тепловыделение при долговременной работе. Регулируемые вентиляторы.
• Входной коэффициент мощности (Power Factor), близкий к единице.
• Высокая надежность и отказоустойчивость устройства при работе в жестких условиях.
• Защита от грозовых разрядов, всплесков напряжения и прочих сетевых неполадок, в том числе аварий городского электропитания.
• Возможность параллельной работы до 3-х блоков (для моделей 6 ... 20 кВА).

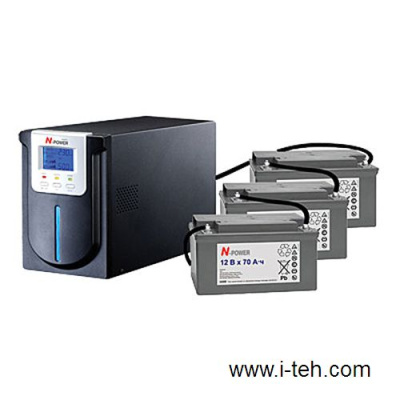

Особенности семейства Mega-Vision LT

• Предназначены для сверхбольшого времени работы в автономном режиме.
• Идеальное решение для защиты газовых котлов, охранно-пожарных сигнализаций, систем видеонаблюдения и др. инженерных систем дач, коттеджей и административных зданий.
• Оснащены встроенным зарядным устройством повышенной мощности: 7А x 36В (1 кВА), 9.6А x 96В (2–3 кВА), 4.2А x 240В (6–20 кВА).
• На задней панели установлен разъем (клеммная колодка в моделях 15-20 кВА) для подключения внешних аккумуляторных батарей большой емкости. Поддержка широкого спектра типов аккумуляторов различных фирм-производителей.

Время автономной работы Mega-Vision 1000 LT в зависимости от количества батарей и мощности нагрузки, час:мин

• Батареи 100 Вт 200 Вт 300 Вт 500 Вт 700 Вт
• 3 x 27 А•ч 7:39 3:35 2:07 1:10 0:46
• 3 x 42 А•ч 13:28 6:20 4:09 2:10 1:29
• 3 x 70 А•ч 20:35 9:42 6:45 3:58 2:35
• 3 x 100 А•ч 24:06 7:10 9:52 5:40 3:53
• 2 x 3 x 70 А•ч 33:22 19:48 15:08 8:48 6:10
• 2 x 3 x 100 А•ч 48:30 28:43 20:01 13:08 9:03

Дополнительные аксессуары

• Внешние батарейные блоки для ИБП серии Mega-Vision семейства LT, а также трехфазных модификаций 3/1 на базе стандартных заводских батарейных блоков, или в виде сборных кабинетов (см. раздел «Аккумуляторные батареи для ИБП, кабинеты и стеллажи»).
• Переходник USB to COM (RS232).
• SNMP/HTTP-адаптер для внутренней установки в «интеллектуальный слот».
• Плата «сухих контактов» AS400 для установки в «интеллектуальный слот».
• GPRS-модем для рассылки аварийных SMS и E-Mail сообщений.
• Кабель для синхронизации при параллельной работе устройств.
•  SNMP/HTTP-адаптер
• ИБП серии Mega-Vision имеют «интеллектуальное» установочное место для подключения дополнительного SNMP-адаптера. С его помощью можно производить управление работой ИБП, а также д­­­­истанционный мониторинг электропитания, находясь в любой точке мира, имея доступ к сети Интернет. В комплекте с ИБП поставляется программное обеспечение UPS-Smart_RUS (см. описание в разделе «Программное обеспечение UPS-Smart_RUS»).
• IGBT (БТИЗ)-транзисторы
• В ИБП серии Mega-Vision используются самые современные схемотехнические решения. В частности применение IGBT (БТИЗ)–транзисторов позволяет достичь идеальной чистоты формы выходного напряжения, повышенной перегрузочной способности, а также возможности быстрой реакции и адаптации к изменениям в нагрузке.
•  Функция параллельной работы
• ИБП серии Mega-Vision 6 ... 20 кВА обладают возможностью параллельного подключения до 3 одноранговых модулей для масштабирования или аппаратного резервирования.

Технические характеристики Mega-Vision (однофазные модели)
* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS
 Технические характеристики Mega-Vision (однофазные модели)

• Модель MEV-1000 MEV-2000 MEV-3000 MEV-6000 MEV-10000
• Мощность, кВА / кВт 1.0 / 0.7 2.0 / 1.4 3.0 / 2.1 6.0 / 4.2 10.0 / 7.0
• Вход
• Номинальное напряжение / частота 220 В / 50 Гц ±8%
• Допустимый диапазон изменения входного напряжения
• 160 … 300 В (при нагрузке 70 ... 100%)
• 140 … 300 В (при нагрузке 50 ... 70%)
• 115 … 300 В (при нагрузке до 50%) 176 … 276 В
• Входной коэффициент мощности > 0.95 > 0. 97 >= 0.98
• Выход
• Напряжение 220 / 230 В ±2% 220 / 230 В ±1%
• Частота: Синхронизация с сетью (сетевой режим), 50 Гц ±0.4% (батарейный режим)
• Форма выходного напряжения: Чистая синусоида
• Коэффициент нелинейных искажений (КНИ / THD) < 3% (при линейной нагрузке) < 4% (при линейной нагрузке) < 2% (при линейной нагр.) < 6% (при нелинейной нагр.)
• Перегрузочная способность: 105 ... 150% в течение 30 с; > 150% в течение 300 мс затем переход на Bypass (в сетевом режиме) или откл. (в бат. режиме)
• Крест-фактор 3:1
• Разъемы
• Настольное исполнение (Tower) 4 x IEC320 6 x IEC320 3 x IEC320 + клеммы Клеммная колодка
• Модели MV-1000/2000/3000 могут быть дооснащены удлинителем с евророзетками для подключения нагрузки ИБП и разъемом IEC320, идущем в комплекте поставки
• Батареи
• Тип Герметизированные, свинцово-кислотные, необслуживаемые
• Кол-во x Емкость, А·ч 3 x 7.2 (12 В) 8 x 7.2 (12 В) 20 x 7.2 (12 В) 20 x 9 (12 В)
• Встроенное зарядное устройство: 1 A 2 A
• Дополнительное зарядное устройство:
• 7 A (для LT) встроенное
• 9.6 A (для LT) встроенное
• 4.2 A (для LT) встроенное
• Время заряда до уровня 90%, ч 5 (после полного разряда): 7 ... 8 (после полного разряда)
• Байпас (Bypass)
• Автоматическое переключение: При перегрузке или выходе из строя ИБП
• Диапазон напряжения: 176 … 256 В ±20%
• Время переключения: 0 мс (<4 мс с инвертора на Bypass)
• Панель управления
• ЖК-дисплей: Индикация состояния ИБП, входного / выходного напряжения, частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий и др.
• Звуковая сигнализация
• Батарейный режим: Редкие звуковые сигналы (с интервалом 4 с)
• Перегрузка: Кратковременные звуковые сигналы (два раза в секунду)
• Выход из строя: Непрерывный звуковой сигнал
• Удаленный мониторинг
• Через RS232-порт Русифицированное программное обеспечение UPSmart для автоматической «свертки» ОС и мониторинга: для Windows (95, NT 4.0, 98 SE, ME, 2K, XP, Server 2003, Vista); Linux (Redhat 7.0–7.3 или Mandrake 8.2); Novell (4.x, 5.1)
• Через «интеллектуальное» установочное место 1. SNMP/HTTP-адаптер: дистанционное управелние электропитанием через SNMP-менеджер или Web-браузер. Поддержка GPRS-модема
• 2. Адаптер «сухие контакты» AS400
• Защита
• Защита по входу: Защита от импульсов (защитные варисторы), EMI-фильтр, защитный автомат
• Дополнительный фильтр: RJ45 для сетей стандарта 10 Base-T или факс-модемов (защита от всплесков)
• Окружающая среда
• Температура 0 … 40°C (рекомендуется 20 … 25°C)
• Влажность 0 ... 95% (без конденсата) 20 ... 90% (без конденсата)
• Звуковой шум (на 1 м) < 45 дБ < 50 дБ < 55 дБ
• Вес
• С батареями / без батарей, кг
• 13.3
• 7.0 (LT)
• 32
• 15.0 (LT)
• 32.2
• 15.5 (LT)
• 84
• 35.0 (LT)
• 93
• 38.0 (LT)
• Габариты
• Настольное исполнение (Tower), Ш x Г x В (мм)
• 145 x 400 x 220
• 195 x 455 x 330
• 260 x 570 x 717

Общие технические характеристики устройств серии Mega-Vision

• Номинальное напряжение: 220 В (для однофазных моделей), 380 В (для трехфазных моделей).
• Допустимый диапазон изменения входного напряжения: 160 … 300 В (при нагрузке 70–100%); 140 … 300 В (при нагрузке 50–70%); 115 … 300 В (при нагрузке до 50%); 176 … 266 В (для моделей 6–10 KVA); 304 … 478 В (для трехфазных моделей 10–20 KVA).
• Форма выходного напряжения: чистая синусоида.
• Перегрузочная способность: 105–150% в течение 30 сек, 150% в течение 300 мс.
• Допустимый крест-фактор нагрузки: 3 : 1.
• Тип аккумуляторных батарей: герметизированные, свинцово-кислотные, необслуживаемые.
• Встроенное зарядное устройство: 1–2 A (стандартные модели), 7–9.6 А (для моделей 1–3 KVA LT), 4.2 А (для моделей 6–20 KVA LT), 4.2 A (для трехфазных моделей).
• Время заряда до уровня 90% для стандартных моделей: 5 ч (1–3 KVA), 7 … 8 ч (6–20 KVA).
• Автоматический Bypass: для всех моделей при перегрузке или выходе из строя ИБП.
• Встроенный ручной Bypass: для моделей 6–20 KVA..
• Панель управления: ЖК-дисплей, индикация состояния ИБП, входного/выходного напряжения, частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий.
• Удаленный мониторинг: через RS232-порт (русифицированное программное обеспечение UPSmart для автоматической свертки и мониторинга); через SNMP-адаптер («интеллектуальное» установочное место).
• Дополнительный фильтр: защита от всплесков (RJ45/RJ11 для сетей стандарта 10 Base-T или факс-модемов).
• Окружающая среда: температура 0 … 40°C (рекомендуется 20 … 25°C), влажность 0–95% (без конденсата).

Технические характеристики Mega-Vision (трехфазные модели)

• Модель MEV-10000 3/1 MEV-15000 3/1 MEV-20000 3/1
• Мощность, кВА / кВт 10.0 / 7.0 15.0 / 10.5 20.0 / 14.0
• Вход
• Номинальное напряжение / частота 380 В / 50 Гц ±8% (3P4W - 3 фазы, 4 провода)
• Допустимый диапазон изменения входного напряжения 304 ... 478 В
• Входной коэффициент мощности > 0.95 (при полной нагрузке)
• Защита по входу Защита от импульсов (защитные варисторы), EMI-фильтр, защитный автомат
• Выход
• Напряжение: 220 В / 230 В / 240 В ±1%
• Частота Синхронизация с сетью (сетевой режим), 50 Гц ±0.1% (батарейный режим)
• Форма выходного напряжения Чистая синусоида
• Коэффициент нелинейных искажений (КНИ / THD) < 2% (при линейной нагрузке)
• Крест-фактор 3:1
• Батареи
• Тип Герметизированные, свинцово-кислотные, необслуживаемые
• Кол-во x Емкость, А·ч 20 x 36-200 (240 В) в зависимости от необходимого времени резерва
• Встроенное зарядное устройство: 4.2 A
• Мониторинг
• ЖК-дисплей: Индикация состояния ИБП, входного / выходного напряжения, частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий и др.
• Через RS232-порт
• Через «интеллектуальный слот» ПО UPSmart_RUS для автоматической «свертки» ОС и мониторинга
• SNMP/HTTP-адаптер с поддержкой GPRS-модема, адаптер «сухие контакты» AS400
• Вес и габариты
• Вес без батарей, кг: 41 52 52
• Габариты (Ш х Г х В), мм: 260 х 570 х 717
