Grand-Vision

Источники бесперебойного питания Grand-Vision
Grand-Vision. Источники бесперебойного питания. N-Power. 1 кВА ... 20 кВА

• Схема On-Line с двойным преобразованием напряжения. 1ф – 1-10 кВА и трехфазные 10-20 кВА (3ф/1ф и 3ф/3ф).
• Бесперебойное питание и защита компьютерного оборудования, файловых серверов, вычислительных залов, серверных помещений, телекоммуникационных устройств, офисной техники, музыкальных центров, домашних кинотеатров, газовых котлов, насосов, охранно-пожарных сигнализаций, систем видеонаблюдения и др.
• Grand-Vision — это новая серия ИБП, являющаяся дальнейшим развитием серии Mega-Vision. Обеспечивает надежную защиту нагрузки от всплесков напряжения, высоковольтных импульсов, коммутационных переходных процессов, частотных отклонений, провалов входного напряжения, электромагнитного шума, долговременных «проседаний» входного напряжения, а также полных аварий электроснабжения.

Основные технические особенности ИБП Grand-Vision

• Двойное преобразование напряжения, на выходе чистая синусоида.
• Многопроцессорная технология управления работой устройства.
• Удобная и информативная ЖК-панель на передней панели блока.
• Технология преобразования на базе IGBT-транзисторов.
• Широкий диапазон входных напряжений.
• Функция «холодного» старта, т.е. запуск ИБП в батарейном режиме без входной сети.
• Функция автоматического тестирования.
• Коммуникационный интерфейс RS-232.
• Слот для установки дополнительного SNMP-адаптера.
• Дополнительный SNMP-адаптер.
• Высокий КПД устройства для экономии потребления электроэнергии.
• Низкое тепловыделение устройства при длительной работе в автономном режиме.
• Гарантированная высокая надежность при работе в наихудших рабочих условиях.
• Максимальная защита нагрузки от высоковольтных всплесков, вызванных грозовыми разрядами, сетевых неполадок, а также полных аварий электроснабжения.
• Дополнительная возможность параллельного подключения моделей 6-10 кВА для параллельного резервирования.
• Специальные модели LT (Long Time) для работы с внешними батарейными комплектами и длительной работы в автономном режиме.
• Кнопка аварийной остановки (EPO).
• Эко-режим (Eco mode) для дополнительного энергосбережения.
• Ручной Bypass доступен для моделей 6-10 кВА

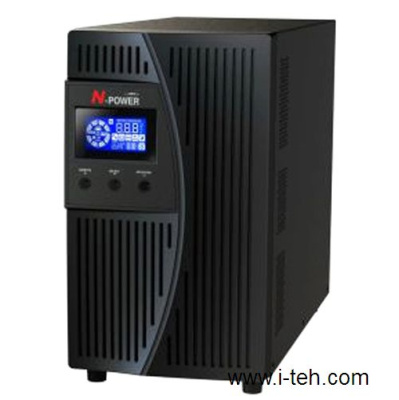

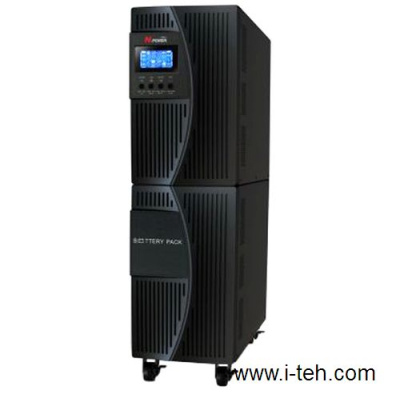

Технические характеристики Grand-Vision (однофазные модели)
* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS
Технические характеристики Grand-Vision (однофазные модели)

• Модель GRV-1000
• GRV-1000LT GRV-2000
• GRV-2000LT GRV-3000
• GRV-3000LT GRV-6000
• GRV-6000LT GRV-10000
• GRV-10000LT
• Входные характеристики
• Мощность 1 кВА / 0.8 кВт 2 кВА / 1.6 кВт 3 кВА / 2.4 кВт 6 кВА / 4.8 кВт 10 кВА / 8 кВт
• Фазность  Однофазные с защитным заземлением
• Номинальное напряжение
• 200 / 208 / 220 / 230 / 240 В
• 208 / 220 / 230 / 240 В
• Входной диапазон
• 160 В – 300 В (при 100% нагрузке)
• 176 В – 300 В (при 100% нагрузке)
• Частота
• 40 Гц – 70 Гц
• 46 Гц – 54 Гц или 56 Гц – 64 Гц
• Коэффициент мощности
• ≧0.99 ≧0.99 при 100% нагрузке
• Выходные характеристики
• Номинальное напряжение
• 200 / 208 / 220 / 230 / 240 В
• 208 / 220 / 230 / 240 В
• Частота В сетевом режиме: 47 Гц – 53 Гц или  57 Гц – 63 Гц; в батарейном режиме: 50 Гц или 60 Гц ±0.2 Гц
• В сетевом режиме: та же что, и на входе; в батарейном режиме:
• 50 Гц или 60 Гц ±0.1 Гц
• Форма напряжения
• Чистая синусоида
• Коэффициент нелинейных искажений (КНИ)
• ≦3% (линейная нагрузка)
• ≦6% (нелинейная нагрузка)
• 4% (линейная нагрузка)
• ≦7% (нелинейная нагрузка)
• ≦3% (линейная нагрузка)
• ≦6% (нелинейная нагрузка)
• Перегрузочная способность в сетевом режиме
• 100-110%: 10 мин; 110-130%: 1 мин; >130%: 1 с
• 100-110%: 10 мин; 110-130%: 1 мин; >130%: 1 с
• Перегрузочная способность в батарейном режиме
• 100-110%: 30 с; 110-130%: 10 с; >130%: 1 с
• 100-110%: 30 с; 110-130%: 10 с; >130%: 1 с
• Автоматическое восстановление
• После снятия перегрузки восстановление питания нагрузки в объеме 100%
• После снятия перегрузки восстановление питания нагрузки в объеме 90%
• Аккумуляторные батареи
• Тип: Необслуживаемые свинцово-кислотные батареи
• Постоянное напряжение
• 36 В
• 72 В
• 72 В
• 240 В
• 240 В
• Емкость 12 В / 7.0 А·ч x 3 шт
• 12 В / 7.0 А·ч x 6 шт
• 12 В / 9.0 А·ч x 6 шт
• 12 В / 9.0 А·ч x 20 шт
• 12 В / 9.0 А·ч x 20 шт
• Встроенное зарядное устройство: 1 А
• По умолчанию; 1 А±10%, максимально: 2 А ±10%
• Дополнительное зарядное устройство 1 / 2 / 4 / 6 А
• По умолчанию: 4.0 А ±10% , максимально: 6.0 А ±10%
• Время зарядки
• 4 часа до 90% емкости
• 9 часов до 90% емкости
• Обслуживание Полная перезарядка батарей после их глубокого разряда или через каждые 3 месяца хранения
• Режим Bypass
• Автоматический переход
• При перегрузке или выходе ИБП из строя
• Время перехода 0 мс (<4 мс из сетевого режима в режим Bypass)
• Дисплей
• ЖК-дисплей: Нагрузка (%), уровень заряда батарей, сетевой режим, батарейный режим, Bypass, индикаторы неисправностей Состояние ИБП, нагрузка (%), уровень заряда батарей, сетевой режим, батарейный режим, входное/выходное напряжение, таймер разряда, типы неисправностей
• Звуковая сигнализация
• Батарейный режим: Звуковой сигнал каждые 4 с
• Разряд батарей: Звуковой сигнал каждую секунду
• Перегрузка: Звуковой сигнал дважды каждую секунду
• Неисправность: Постоянный звуковой сигнал
• Выходные разъемы
• IEC 320 x 4 шт IEC 320 x 8 шт IEC 320 x 6 шт Клеммная колодка «под винт»
• Коммуникационный интерфейс
• Smart RS-232 (стандартно) или USB
• Поддержка Windows 2000 / 2003 / XP / Vista / 2008, Windows7, Linux, Unix, MAC
• SNMP-карта (дополнительно)
• Управление электропитанием через SNMP-мэнеджер и/или Web-браузер
• Параметры окружающей среды
• Подавление импульсных помех
• Нет данных
• Дополнительно
• Температура: 0-40℃; 32-104℉
• Влажность: Относительная влажность 20-90% без конденсата
• Относительная влажность: 0-90% без конденсата
• Акустический шум: Менее 45 дБ на расстоянии 1 м
• Менее 55 дБ на расстоянии 1 м: Менее 58 дБ на расстоянии 1 м
• Вес нетто
• Без батарей
• 5.5 кг 11 кг 11.9 кг 21 кг 23 кг
• С батареями: 12.7 кг 24.9 кг 27.6 кг 72 кг 82 кг
• С параллельным модулем без батарей: 25 кг 27 кг
• С параллельным модулем и батареями: 81 кг 83 кг
• Габариты
• Стандартная модель, (ШxВxГ)
• 145 x 220 x 397
• 190 x 318 x 419
• 190 x 318 x 419
• 190 x 688 x 369
• 190 x 688 x 442
• Модель LT, (ШxВxГ)
• 145 x 220 x 397
• 190 x 318 x 419
• 190 x 318 x 419
• 190 x 318 x 369
• 190 x 318 x 442
• С параллельным модулем, (ШxВxГ) : 250 x 576 x 592
• С параллельным модулем LT, (ШxВxГ): 250 x 576 x 592

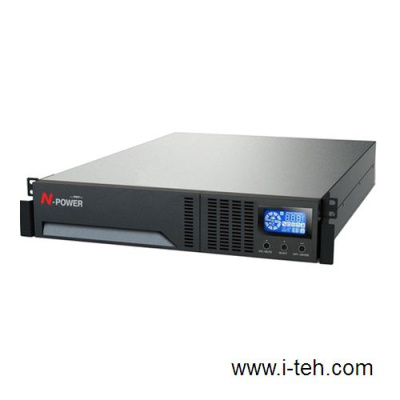

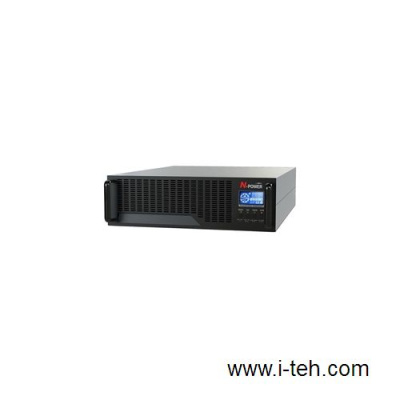

Технические характеристики Grand-Vision RM (Rack Mount)
* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS
Технические характеристики Grand-Vision RM (Rack Mount)

• Модель GRV-1000 RM
• GRV-1000
• RM LT GRV-1500 RM
• GRV-1500
• RM LT GRV-2000 RM
• GRV-2000
• RM LT GRV-3000 RM
• GRV-3000
• RM LT GRV-6000 RM
• GRV-6000
• RM LT GRV-10000 RM
• GRV-10000
• RM LT
• Входные характеристики
• Мощность 1 кВА /
• 0.8 кВт
• 1.5 кВА /
• 1.2 кВт
• 2 кВА /
• 1.6 кВт 3 кВА /
• 2.4 кВт 6 кВА /
• 4.8 кВт 10 кВА /
• 8 кВт
• Фазность Однофазные с защитным заземлением
• Номинальное напряжение
• 208 / 220 / 230 / 240 В
• 208 / 220 / 230 / 240 В
• Входной диапазон 160 В – 300 В (при 100% нагрузке) 176 В – 300 В (при 100% нагрузке)
• Частота 45 Гц – 55 Гц или 56 Гц – 65 Гц 46 Гц – 54 Гц или 56 Гц – 64 Гц
• Коэффициент мощности ≧0.99 ≧0.99 при 100% нагрузке
• Выходные характеристики
• Номинальное напряжение
• 208 / 220 / 230 / 240 В
• 208 / 220 / 230 / 240 В
• Частота В сетевом режиме: 48 Гц – 52 Гц или 58 Гц – 62 Гц; в батарейном режиме: 50 Гц или 60 Гц ±0.2 Гц
• В сетевом режиме: та же что, и на входе; в батарейном режиме: 50 Гц или 60 Гц ±0.1 Гц
• Форма напряжения
• Чистая синусоида
• Коэффициент нелинейных искажений (КНИ)
• ≦2% (линейная нагрузка)
• ≦6% (нелинейная нагрузка)
• макс. 8% в батарейном режиме перед отключением
• ≦3% (линейная нагрузка)
• ≦6% (нелинейная нагрузка)
• Перегрузочная способность в сетевом режиме
• 100-110%: 10 мин; 110-130%: 1 мин; >130%: 1 с
• 100-110%: 10 мин; 110-130%: 1 мин; >130%: 1 с
• Перегрузочная способность в батарейном режиме 100-110%: 30 с; 110-130%: 10 с; >130%: 1 с
• 100-110%: 30 с; 110-130%: 10 с; >130%: 1 с
• Автоматическое восстановление После снятия перегрузки восстановление питания нагрузки в объеме 100% После снятия перегрузки восстановление питания нагрузки в объеме 90%
• Аккумуляторные батареи
• Тип Необслуживаемые свинцово-кислотные батареи
• Постоянное напряжение
• 24 В
• 36 В
• 48 В
• 72 В
• 240 В
• 240 В
• Емкость
• 12 В / 9.0 А·ч x 2 шт
• 12 В / 9.0 А·ч x 3 шт
• 12 В / 9.0 А·ч x 4 шт
• 12 В / 9.0 А·ч x 6 шт
• 12 В / 7.0 А·ч x 20 шт
• 12 В / 9.0 А·ч x 20 шт
• Встроенное зарядное устройство
• 1 А
• Максимально: 2 А ±10%
• Дополнительное зарядное устройство 8 А
• Максимально: 2 А ±10%
• Время зарядки
• 4 часа до 90% емкости
• 3-4 часа до 90% емкости
• Обслуживание: Полная перезарядка батарей после их глубокого разряда или через каждые 3 месяца хранения
• Режим Bypass
• Автоматический переход
• При перегрузке или выходе ИБП из строя
• Время перехода <4 мс из сетевого режима в режим Bypass 0 мс (<4 мс из сетевого режима в режим Bypass)
• Дисплей
• ЖК-дисплей Состояние ИБП, нагрузка (%), уровень заряда батарей, входное/выходное напряжение, таймер разряда, типы неисправностей
• Звуковая сигнализация
• Батарейный режим Звуковой сигнал каждые 4 с
• Разряд батарей Звуковой сигнал каждую секунду
• Перегрузка Звуковой сигнал дважды каждую секунду
• Неисправность: Постоянный звуковой сигнал
• Выходные разъемы
• IEC 320 x 8 шт или NEMA 5-15R x 4 шт
• NEMA 5-15R x 4 шт IEC 320 x 8 шт или NEMA 5-15R x 4 шт IEC 320 x 5 шт + IEC  C19 x 1 шт или NEMA 5-15R x 4 шт Клеммная колодка «под винт»
• Коммуникационный интерфейс
• Smart RS-232 (стандартно) или USB: Поддержка Windows 2000 / 2003 / XP / Vista / 2008, Windows7, Linux, Unix, MAC
• SNMP-карта (дополнительно): Управление электропитанием через SNMP-мэнеджер и/или Web-браузер
• Параметры окружающей среды
• Подавление импульсных помех: RJ-45
• Дополнительно
• Температура: 0-40℃; 32-104
• Влажность: Относительная влажность 20-90% без конденсата
• Относительная влажность 20-95% без конденсата
• Акустический шум: Менее 50 дБ на расстоянии 1 м
• Менее 55 дБ на расстоянии 1 м: Менее 58 дБ на расстоянии 1 м
• Вес нетто
• Без батарей
• 9.1 кг
• 10.7 кг
• 11.3 кг
• 14.8 кг
• 17 кг
• 20 кг
• С батареями
• 13.2 кг
• 18.5 кг
• 20.6 кг
• 29 кг
• 74 кг
• 83 кг
• Габариты
• Стандартная модель, (ШxВxГ)
• 438 x 88 x 380 (2U)
• 438 x 88 x 480 (2U)
• 438 x 88 x 480 (2U)
• 438 x 88 x 600 (2U)
• 438 x 133 x 580 (3U) +
• 438 x 133 x 580 (3U)
• 438 x 133 x 668 (3U) +
• 438 x 133 x 580 (3U)
• Модель LT, (ШxВxГ)
• 438 x 88 x 380 (2U)
• 438 x 88 x 480 (2U)
• 438 x 88 x 480 (2U)
• 438 x 88 x 600 (2U)
• 438 x 133 x 580 (3U)
• 438 x 133 x 668 (3U)

Технические характеристики Grand-Vision (трехфазные модели)
* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS
Технические характеристики Grand-Vision (трехфазные модели)

• Модель GRV-10000
• 3/1 GRV-15000
• 3/1 GRV-20000
• 3/1 GRV-10000
• 3/3 GRV-15000
• 3/3 GRV-20000
• 3/3
• Входные характеристики
• Мощность
• 10 кВА /
• 8 кВт
• 15 кВА /
• 12 кВт 20 кВА /
• 16 кВт 10 кВА /
• 8 кВт 15 кВА /
• 12 кВт 20 кВА /
• 16 кВт
• Фазность 3 фазный вход / 1 фазный выход
• 3 фазный вход / 3 фазный выход
• Номинальное напряжение
• 380 / 400 / 415 В 380 / 400 / 415 В
• Входной диапазон 176 В – 300 В (для фазного напряжения L-N, при 100% нагрузке)
• 304 В – 518 В (для линейного напряжения L-L, при 100% нагрузке) 176 В – 300 В (для фазного напряжения L-N, при 100% нагрузке)
• 304 В – 518 В (для линейного напряжения L-L, при 100% нагрузке)
• Частота 46 Гц – 54 Гц или 56 Гц – 64 Гц 46 Гц – 54 Гц или 56 Гц – 64 Гц
• Коэффициент мощности: ≧0.99 при 100% нагрузке ≧0.99 при 100% нагрузке
• Выходные характеристики
• Номинальное напряжение
• 220 / 230 / 240 В
• 380 / 400 / 415 В (3 фазы + нейтраль)
• Частота В сетевом режиме: та же что, и на входе; в батарейном режиме: 50 Гц или 60 Гц ±0.1 Гц
• Форма напряжения
• Чистая синусоида
• Коэффициент нелинейных искажений (КНИ)
• ≦3% (линейная нагрузка)
• ≦5% (нелинейная нагрузка) ≦2% (линейная нагрузка)
• ≦5% (нелинейная нагрузка)
• Перегрузочная способность в сетевом режиме
• 100-110%: 10 мин; 110-130%: 1 мин; >130%: 1 с
• 100-110%: 10 мин; 110-130%: 1 мин; >130%: 1 с
• Перегрузочная способность в батарейном режиме
• 100-110%: 30 с; 110-130%: 10 с; >130%: 1 с
• 100-110%: 30 с; 110-130%: 10 с; >130%: 1 с
• Аккумуляторные батареи
• Тип Необслуживаемые свинцово-кислотные батареи
• Постоянное напряжение
• 240 В
• 240 В
• Емкость
• 12 В / (9-140) А·ч x 20 шт
• 12 В / (9-140) А·ч x 20 шт
• 12 В / (9-140) А·ч x 20 шт
• 12 В / (9-140) А·ч x 20 шт
• Встроенное зарядное устройство
• 1 А
• 2 А
• 1 А
• 2 А 2 А
• Дополнительное зарядное устройство
• 4 А
• 8 А
• 4 А
• Время зарядки
• 9 часов до 90% емкости
• 9 часов до 90% емкости
• Обслуживание: Полная перезарядка батарей после их глубокого разряда или через каждые 3 месяца хранения
• Режим Bypass
• Автоматический переход
• При перегрузке или выходе ИБП из строя
• Время перехода: 0 мс 0 мс (<4 мс из сетевого режима в режим Bypass)
• Дисплей
• ЖК-дисплей: Нагрузка (%), уровень заряда батарей, сетевой режим, батарейный режим, Bypass, типы неисправностей
• Звуковая сигнализация
• Батарейный режим: Звуковой сигнал каждые 4 с
• Разряд батарей: Звуковой сигнал каждую секунду
• Перегрузка: Звуковой сигнал дважды каждую секунду
• Неисправность: Постоянный звуковой сигнал
• Выходные разъемы
• Клеммная зажимная колодка для крепления проводов «под винт»
• Коммуникационный интерфейс
• Smart RS-232 (стандартно) или USB: Поддержка Windows 2000 / 2003 / XP / Vista / 2008, Windows7, Linux, Unix, MAC
• SNMP-карта (дополнительно): Управление электропитанием через SNMP-мэнеджер и/или Web-браузер
• Параметры окружающей среды
• Подавление импульсных помех: Дополнительный фильтр опционально
• Температура 0-40℃; 32-104℉
• Влажность: Относительная влажность 0-95% без конденсата
• Акустический шум: Менее 58 дБ на расстоянии 1 м
• Менее 60 дБ на расстоянии 1 м Менее 58 дБ на расстоянии 1 м Менее 60 дБ на расстоянии 1 м
• Вес нетто
• Без батарей
• 28 кг 37 кг 37 кг 38 кг 40 кг 40 кг
• С батареями 83 кг 164 кг 164 кг 109 кг 164 кг 164 кг
• Габариты
• Стандартная модель, (ШxВxГ)
• 250 x 576 x 592
• 250 x 826 x 815
• 250 x 826 x 815
• 250 x 826 x 815
• Модель LT, (ШxВxГ)
• 250 x 576 x 592
• 250 x 576 x 592
• 250 x 576 x 592
• 250 x 576 x 592
