Описание SNR SNR-OTDR-01M

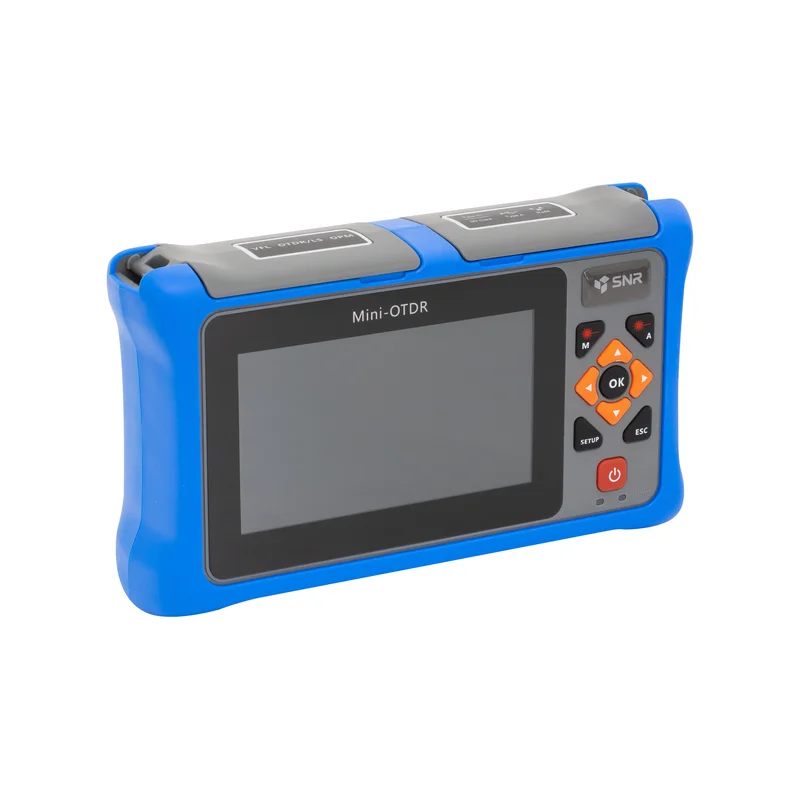

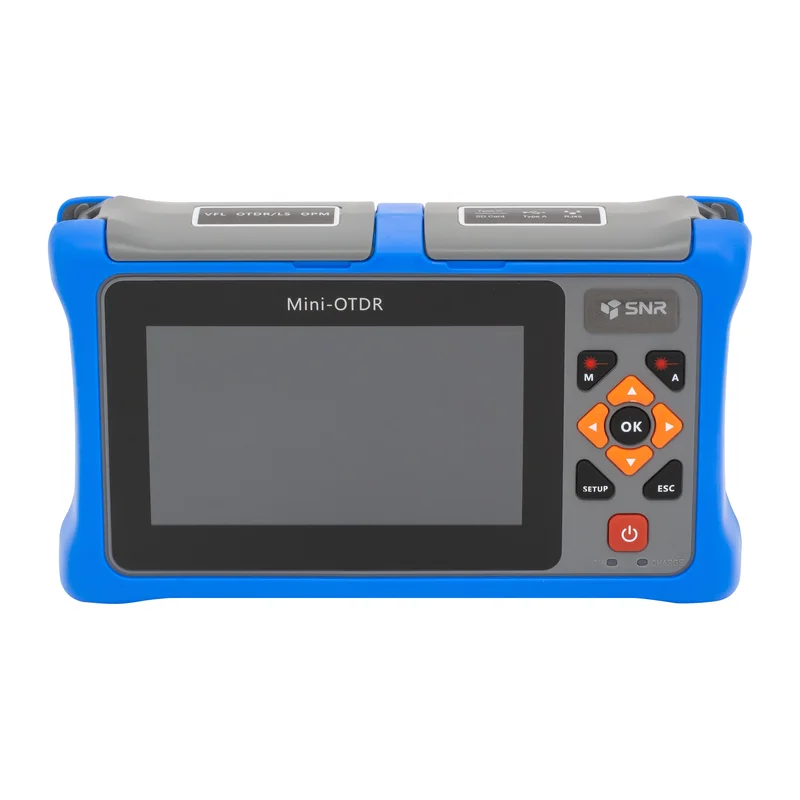

SNR SNR-OTDR-01M Рефлектометр оптический - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна. Рефлектометр SNR-OTDR-01M выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях. В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL).
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Возможность оформления сертификата поверки
|
Да
|
|
Тип оборудования
|
Оптический рефлектометр
|
|
Тип разъема
|
FC
|
|
Тип волокна
|
MM
|
|
Длина волны
|
850/1300 нм
|
|
Динамический диапазон
|
22/26 дБ
|
|
Диапазоны измеряемых расстояний
|
0,1; 0,5; 2; 5; 10; 20; 40; 70; 80; 90 км
|
|
Длительность импульса
|
5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000 нс
|
|
Мертвая зона по затуханию
|
8 м
|
|
Мертвая зона по событию
|
2 м
|
|
Дисплей
|
4,3" сенсорный TFT
|
|
Интерфейсы
|
USB
|
|
Источник питания
|
Li-Ion аккумулятор 5200 мАч / 3,7 В
|
|
ИСТОЧНИК ВИДИМОГО ИЗЛУЧЕНИЯ (VFL)
|
|
Длина волны (VFL)
|
650 нм
|
|
Тип разъема (VFL)
|
2,5 мм универсальный
|
|
Эффективное расстояние
|
до 10 км
|
|
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ (PM)
|
|
Длина волны (PM)
|
850/1310/1490/1550/1625/1650 нм
|
|
Тип разъема (PM)
|
2,5 мм универсальный
|
|
Диапазон измерений
|
-70…+10 дБм
|
|
ГАБАРИТЫ И ВЕС
|
|
Габаритные размеры
|
175 х 105 х 45 мм
|
|
Вес
|
0,560 кг (с АКБ)
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения
|
от -20 до 70 °C
|
|
Температура эксплуатации
|
от -10 до 50 °C
|

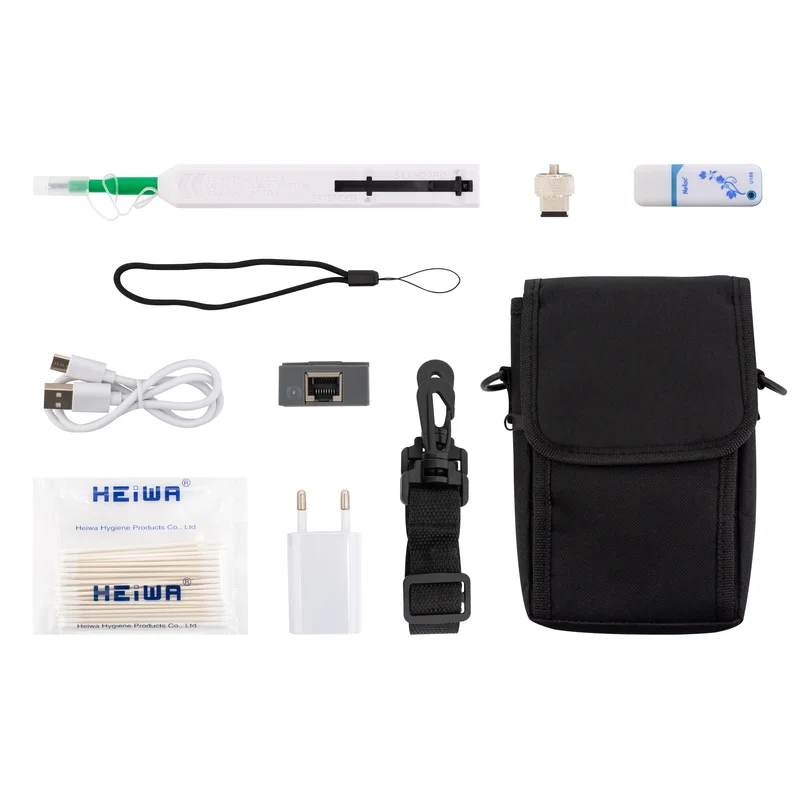

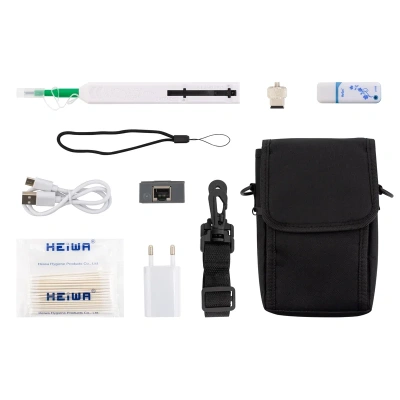

Комплект поставки
|
SNR SNR-OTDR-01M
|
1 шт.
|
|
Документация
|
1 шт.
|
-
