Описание SNR SNR-OTDR-01F

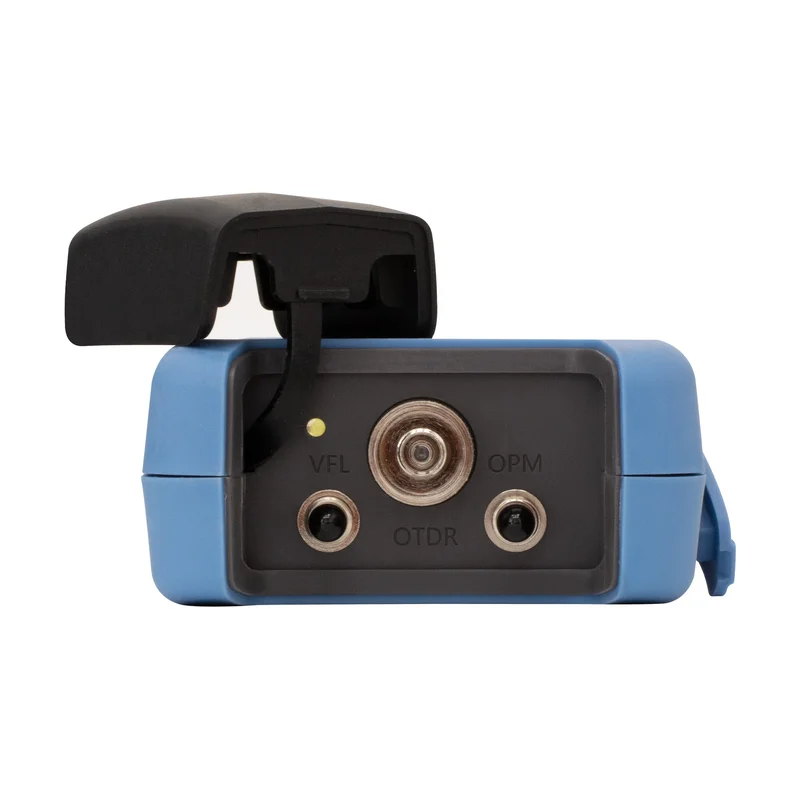

SNR SNR-OTDR-01F Рефлектометр оптический - компактный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна. Благодаря встроенному фильтру прибор может производить измерение на активной линии, без необходимости ее отключения. Рефлектометр выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях. В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS), тестер СКС.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип оборудования
|
Рефлектометр
|
|
Измерение активного волокна
|
Да
|
|
Тип разъема
|
Сменный FC/UPC, SC/UPC
|
|
Тип волокна
|
SM
|
|
Длина волны, нм
|
1625
|
|
Динамический диапазон, дБ
|
24
|
|
Диапазоны измеряемых расстояний, км
|
0.1; 0.5; 1; 2; 5; 10; 20; 40; 60; 90
|
|
Длительность импульса, нс
|
5; 10; 20; 50; 100; 200; 500; 1000; 5000; 10000
|
|
Мертвая зона по затуханию, м
|
8
|
|
Мертвая зона по событию, м
|
3
|
|
Дисплей
|
3.5" цветной
|
|
Интерфейсы
|
Micro USB
|
|
Источник питания
|
Li-Ion аккумулятор 4000 мАч / 3.7 В
|
|
Время работы
|
до 10 часов
|
|
Язык интерфейса
|
Русский
|
|
ИСТОЧНИКИ И ИЗМЕРЕНИЯ
|
|
Источник видимого излучения (VFL) — длина волны, нм
|
650
|
|
Тип разъема (VFL)
|
2.5 мм универсальный (SC, FC, ST)
|
|
Мощность излучения VFL, мВт
|
10
|
|
Измеритель оптической мощности (PM) — длина волны, нм
|
850, 1300, 1310, 1490, 1550, 1625, 1650
|
|
Тип разъема (PM)
|
2.5 мм универсальный (SC, FC, ST)
|
|
Диапазон измерений, дБм
|
-50…+26
|
|
Стабилизированный источник излучения (SLS) — длина волны, нм
|
1625
|
|
Тип разъема (SLS)
|
Сменный FC, SC
|
|
Выходная мощность (SLS), дБм
|
-5±2
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения, °C
|
от -40 до 70
|
|
Температура эксплуатации, °C
|
от -10 до 50
|
|
ГАБАРИТЫ
|
|
Габаритные размеры
|
173x82x37 мм
|
|
Вес
|
0.340 кг
|
Комплект поставки
|
SNR SNR-OTDR-01F
|
1 шт.
|
|
Документация
|
1 шт.
|
-
