Описание SNR SNR-FS-4

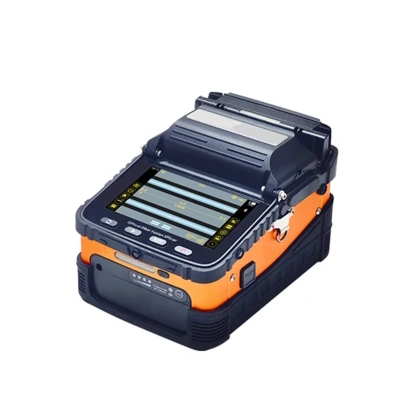

SNR SNR-FS-4 Автоматический сварочный аппарат является отличным инструментом для строительства городских и локальных ВОЛС. Система юстировки активные V-образные канавки выполняет высокоточное сведение оптических волокон, обеспечивая тем самым минимальные потери и стабильное качество сварного соединения. Для настройки, а также просмотра сохраненных записей данный сварочный аппарат имеет специальную программу, которая имеет удобный интерфейс, и устанавливается на смартфон (с операционной системой Android, iOS). После установки программы смартфон подключается к интерфейсу сварочного аппарата при помощи стандартного Bluetooth-соединения.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Технология выравнивания волокна
|
По оболочке
|
|
Типы свариваемых волокон
|
SM (ITU-T G.652, G.657) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-T G.655)
|
|
Диаметр свариваемых волокон, мкм
|
80-150
|
|
Диаметр наружного покрытия свариваемых волокон, мм
|
от 0.25 до 3, дроп-кабель 3х2
|
|
Средние потери на сварном соединении, дБ
|
0.03 (SM) 0.02 (MM) 0.05 (DS/NZDS)
|
|
Оценка потерь
|
Автоматическая
|
|
Время сварки, сек
|
8 (SM)
|
|
Время термоусадки, сек
|
18
|
|
Количество циклов сварки
|
200
|
|
Длина гильз КДЗС, мм
|
20, 40, 45, 60
|
|
Тест на растяжение, Н
|
2.0
|
|
Ресурс электродов
|
3000 сварок
|
|
ЭЛЕКТРОПИТАНИЕ И ДИСПЛЕЙ
|
|
Источник питания
|
Li-ion 11.1В 5200мАч; AC 100-240В DC 13.5В 4.8А
|
|
Дисплей
|
5″ цветной LCD
|
|
Видеосистема
|
2 CCD камеры
|
|
Увеличение изображения
|
300х при раздельном просмотре по осям X и Y 150х при совместном просмотре по осям X и Y
|
|
Интерфейсы
|
Bluetooth
|
|
Количество моторов
|
4
|
|
Язык интерфейса
|
Русский; Английский
|
|
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
|
|
Габаритные размеры, мм
|
198х135х122 (сварочный аппарат) 380х275х175 (кейс)
|
|
Вес, кг
|
2.1 (аппарат+батарея) 4.7 (комплект) 5.5 (комплект в коробке)
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Скорость ветра
|
Не более 15 м/с
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения, °C
|
от -20 до 60
|
|
Температура эксплуатации, °C
|
от -10 до 50
|

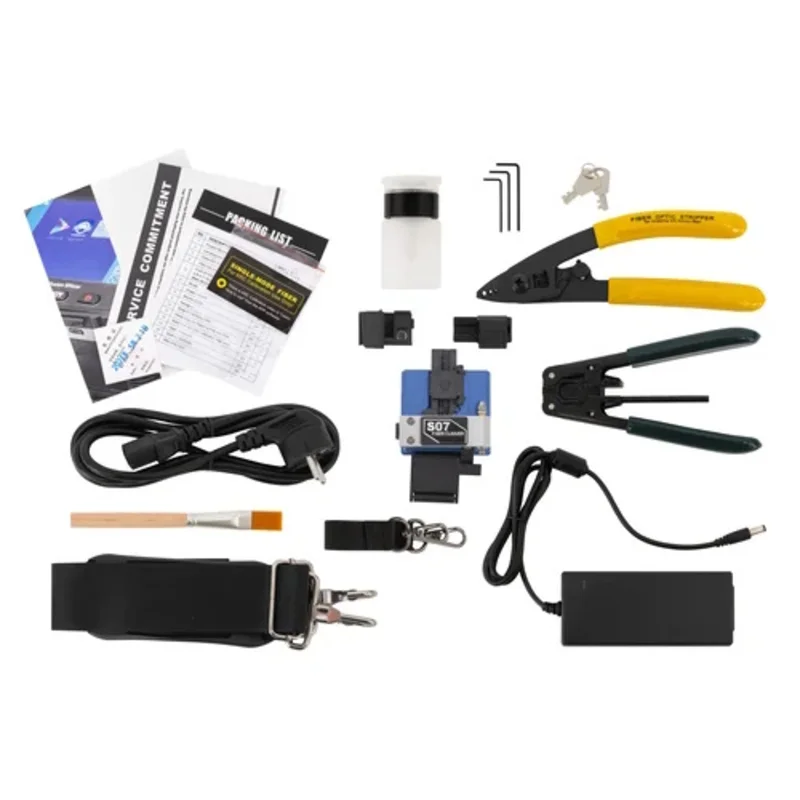

Комплект поставки
|
SNR SNR-FS-4
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
SNR
-
Под заказ:
да
-
