Описание SNR SNR-FI-01

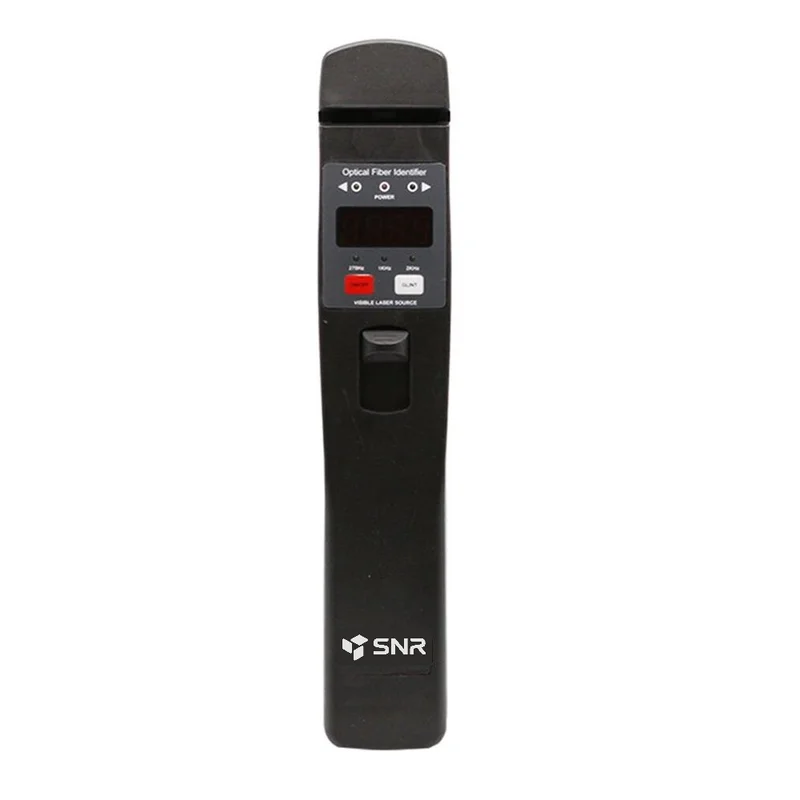

SNR SNR-FI-01 Определитель наличия оптического сигнала предназначен для определения сигнала в оптическом волокне и его направления. Для этого используется безопасная технология макроизгиба волокна, при этом отключение приёмо-передающей аппаратуры не требуется. При тестировании наличия оптического излучения в волокне оповещается звуковым сигналом и световой индикацией, показывающей направление передачи. Дополнительно прибор оснащен визуальным дефектоскопом. Прибор использует методы неразрущающего контроля для определения наличия сигнала в оптическом волокне.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип оборудования
|
Инструменты для диагностики
|
|
Тип тестируемых кабелей
|
0,25мм; 0,9мм; 2.5мм; 3мм
|
|
Диапазон волн
|
800-1700 нм
|
|
Определяемый тип сигнала
|
CW; 270Гц±5%; 1кГц±5%; 2кГц±5%
|
|
Направление сигнала
|
Левый и правый светодиод
|
|
Тип волокна
|
SM/MM
|
|
Источник питания
|
Батарея АА - 2 шт (не входят в комплект)
|
|
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
|
|
Габаритные размеры
|
230x43x36 мм
|
|
Вес
|
0,2 кг
|
|
ИСТОЧНИК ВИДИМОГО ИЗЛУЧЕНИЯ (VFL)
|
|
Длина волны (VFL)
|
650 нм
|
|
Тип разъема (VFL)
|
2,5мм универсальный (SC; FC; ST)
|
|
Эффективное расстояние
|
до 10 км
|
|
Мощность излучения VFL
|
10 мВт
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения
|
от -20 до 70 °C
|
|
Температура эксплуатации
|
от -10 до 50 °C
|
Комплект поставки
|
SNR SNR-FI-01
|
1 шт.
|
|
Документация
|
1 шт.
|
