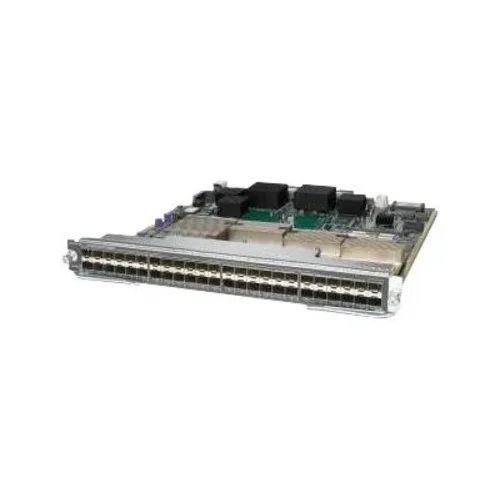

Описание Cisco MDS DS-X9248-96K9
Cisco MDS DS-X9248-96K9 — 48-портовый коммутационный модуль Fibre Channel со скоростями 1/2/4/8 Гбит/с для модульных SAN-коммутаторов Cisco MDS 9000. Модуль обеспечивает суммарную полнодуплексную пропускную способность 192 Гбит/с и предназначен для подключения высокопроизводительных серверов, систем хранения данных и организации межкоммутаторных соединений. Все 48 портов автоматически определяют скорость соединения и поддерживают сменные оптические трансиверы SFP и SFP+. Модуль поддерживает VSAN, PortChannel, QoS, расширенные средства безопасности и диагностики и допускает горячую замену.
Особенности Cisco MDS DS-X9248-96K9
- 48 портов Fibre Channel
- Автоматическое определение скорости 1/2/4/8 Гбит/с
- Суммарная полнодуплексная пропускная способность 192 Гбит/с
- Поддержка оптических модулей SFP и SFP+
- Поддержка коротковолновых и длинноволновых оптических трансиверов
- До 16 портов в одном PortChannel
- Поддержка VSAN
- Поддержка QoS и резервирования пропускной способности портов
- Поддержка Fibre Channel Congestion Control
- Поддержка FICON
- Расширенные функции зонирования и Port Security
- Встроенные средства диагностики Fibre Channel
- Горячая замена модуля
- Занимает один слот шасси Cisco MDS
- Состояние Б/У
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Коммутационный модуль Fibre Channel
|
|
Модель
|
DS-X9248-96K9
|
|
Серия
|
Cisco MDS 9000
|
|
Состояние
|
Б/У
|
|
Количество занимаемых слотов
|
1
|
|
Горячая замена
|
Поддерживается
|
|
ИНТЕРФЕЙСЫ
|
|
Количество портов Fibre Channel
|
48
|
|
Скорость портов
|
1 / 2 / 4 / 8 Гбит/с
|
|
Автоматическое определение скорости
|
Поддерживается
|
|
Тип оптических модулей
|
SFP, SFP+
|
|
Тип оптического разъема трансиверов
|
LC
|
|
ПРОИЗВОДИТЕЛЬНОСТЬ
|
|
Суммарная полнодуплексная пропускная способность
|
192 Гбит/с
|
|
Буферные кредиты на порт в общем режиме
|
32
|
|
Буферные кредиты на порт в выделенном режиме
|
До 500
|
|
Максимальное количество буферных кредитов на порт
|
4095 при наличии Enterprise Package
|
|
Количество портов в PortChannel
|
До 16
|
|
СЕТЕВЫЕ ФУНКЦИИ
|
|
VSAN
|
Поддерживается
|
|
PortChannel
|
Поддерживается
|
|
QoS
|
Поддерживается
|
|
Port Bandwidth Reservation
|
Поддерживается
|
|
Fibre Channel Congestion Control
|
Поддерживается
|
|
FICON
|
Поддерживается
|
|
Inter-VSAN Routing
|
Поддерживается
|
|
БЕЗОПАСНОСТЬ
|
|
Fibre Channel Zoning
|
Поддерживается
|
|
Port Security
|
Поддерживается
|
|
Fabric Binding
|
Поддерживается
|
|
FC-SP
|
Поддерживается
|
|
DH-CHAP
|
Поддерживается
|
|
ACL
|
Поддерживается
|
|
ДИАГНОСТИКА И УПРАВЛЕНИЕ
|
|
Fibre Channel Traceroute
|
Поддерживается
|
|
SPAN / RSPAN
|
Поддерживается
|
|
Cisco Fabric Analyzer
|
Поддерживается
|
|
Call Home
|
Поддерживается
|
|
SNMP
|
Поддерживается
|
|
СОВМЕСТИМОСТЬ
|
|
Совместимые серии шасси
|
Cisco MDS 9200, Cisco MDS 9500
|
|
Совместимость с Cisco MDS 9500 Series
|
Поддерживается
|
|
Особенность установки в MDS 9513
|
Требуется коммутационная фабрика Fabric2 или совместимая
|
|
ЭНЕРГОПОТРЕБЛЕНИЕ
|
|
Максимальная потребляемая мощность
|
298 Вт
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
от 0 до +40 °C
|
|
Температура хранения
|
от -40 до +75 °C
|
|
Рабочая относительная влажность
|
10–90%, без конденсации
|
|
Относительная влажность при хранении
|
10–95%, без конденсации
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
44,5 × 365,8 × 406,4 мм
|
|
Габариты упаковки
|
520 × 470 × 120 мм
|
|
Вес
|
4,65 кг
|
|
Вес упаковки
|
5,5 кг
|
Комплект поставки
|
Модуль Cisco MDS DS-X9248-96K9
|
1 шт.
|
