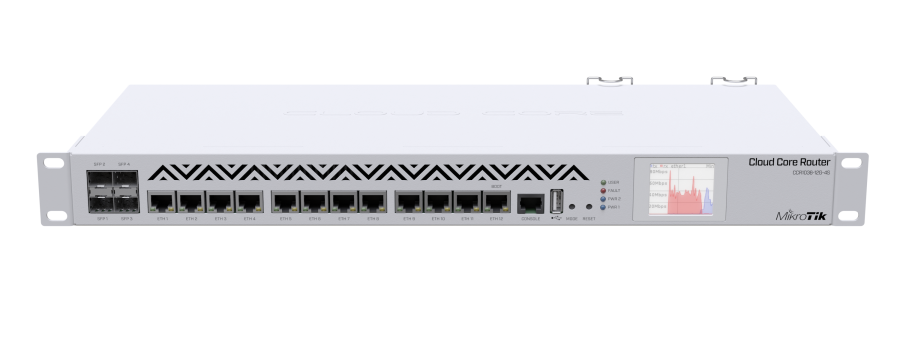

Описание MikroTik CCR1036-12G-4S-EM

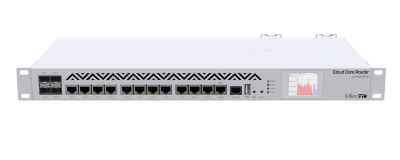

MikroTik CCR1036-12G-4S-EM - Промышленный маршрутизатор в стоечном корпусе 1U оснащён 36-ядерным процессором нового поколения для обработки миллионов пакетов в секунду. Имеет 12 гигабитных Ethernet-портов, 4 SFP-порта, последовательный консольный кабель и порт USB. Порт USB-micro 2.0 type AB x1 обеспечивает использование USB-модема, зарядку смартфона или другого мобильного устройства, подключение накопителя. Управлять рабочими параметрами маршрутизатора вы можете через WebFig, Winbox, консольный порт.
Маршрутизатор Mikrotik CCR1036-12G-4S-EM работает под управлением RouterOS - операционной системы для маршрутизаторов. В комплект поставки данной модели включены блок питания, корпус для монтажа в 19" стойку высотой 1U, переходник с USB-A на microUSB-B, шнур питания.
Особенности MikroTik CCR1036-12G-4S-EM
- Процессор — 36 ядер по 1,2 ГГц
- Суммарный объём внутреннего кэша: 12 МБ

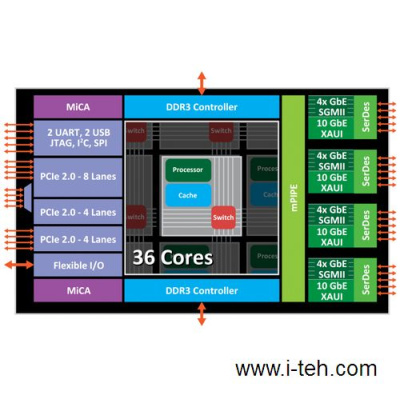

- Новейшая архитектура TILE GX
- Обработка 9,5 млн пак/с в стандартном режиме и 28,8 млн пак/с в режиме Fast path (канальная скорость для всех портов)
- Пропускная способность до 16 Гбит/с
- 12 гигабитных Ethernet-портов и 4 SFP-порта
- Порты подключены напрямую к процессору

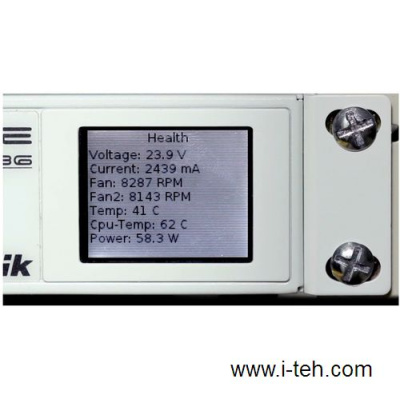

- Цветной сенсорный LCD-дисплей

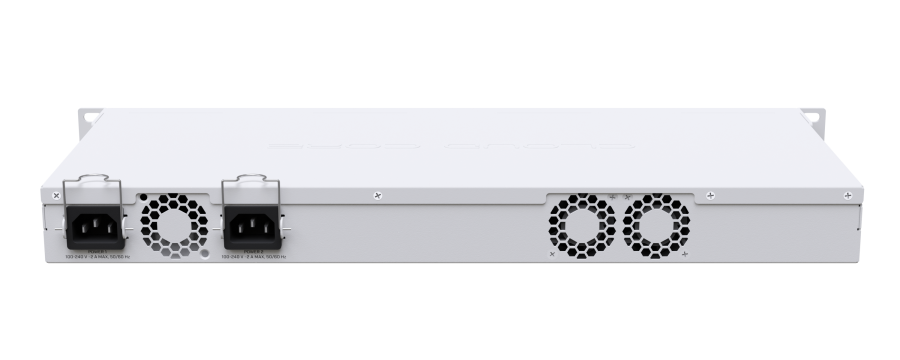

- Два блока питания с функцией резервирования
- Корпус 1U для монтажа в стойку
Это вторая версия устройства. По сравнению с прежней, добавился второй блок питания с функцией резервирования. microUSB заменён на полноразмерный USB-порт. Появился высокоскоростной слот M.2 для подключения накопителей.
Технические характеристики
|
Процессор
|
TLR4-03680 1,2 ГГц, 36 ядер
|
|
Архитектура
|
TILE
|
|
ОЗУ
|
8 ГБ RAM
|
|
ПЗУ
|
1 ГБ NAND, 512 КБ FLASH
|
|
Сетевой интерфейс
|
12x 10/100/1000 Мбит/с Ethernet
4x SFP (1,25 Гбит/с)*, поддержка DDMI
|
|
Дополнительные интерфейсы
|
1х M.2
1х USB (тип A), 1A, с возможностью сброса питания USB-порта
|
|
Последовательный консольный порт
|
1x RJ45
|
|
Питание на входе
|
100–240 В АС
2х блок питания с функцией резервирования
|
|
Максимальное энергопотребление
|
60 Вт
|
|
Размеры
|
443 x 193 x 44 мм
|
|
Температура окружающей среды рабочая
|
-20.. +60° (протестировано)
|
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
|
Операционная система
|
RouterOS Level 6
|
|
Дополнительно
|
Датчик температуры процессора, датчик температуры платы, кнопка Режим
|
* Модули SFP приобретаются отдельно.
Результаты замера производительности процессора
|
CCR1036-12G-4S-EM
|
TLR4-03680 (1,2 ГГц) тест максимальной пропускной способности на все 36 ядер
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
1300,4
|
15792,1
|
3759,4
|
15398,5
|
28808,0
|
14749,7
|
|
Мост
|
25 правил фильтрации моста
|
1300,4
|
15792,1
|
3760,4
|
15402,6
|
5163,5
|
2643,7
|
|
Маршрутизация
|
отсутствует (fast path)
|
1300,4
|
15792,1
|
3762,4
|
15410,8
|
28808,0
|
14749,7
|
|
Маршрутизация
|
25 простых очередей
|
1300,4
|
15792,1
|
3762,4
|
15410,8
|
7643,1
|
3913,3
|
|
Маршрутизация
|
25 правил фильтрации IP
|
1300,4
|
15792,1
|
3033,9
|
12426,9
|
3049,7
|
1561,4
|
Результаты замера производительности протокола IPsec
|
CCR1036-12G-4S-EM
|
TLR4-03680 (1,2 ГГц) пропускная способность IPsec
|
|
Режим
|
Конфигурация
|
1400 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Один туннель
|
AES-128-CBC + SHA1
|
130,5
|
1461,6
|
123,4
|
505,4
|
115,4
|
59,1
|
|
256 туннелей
|
AES-128-CBC + SHA1
|
912,9
|
10224,5
|
1037,4
|
4249,2
|
1053,1
|
539,2
|
|
256 туннелей
|
AES-128-CBC + SHA256
|
902,7
|
10110,2
|
1032,8
|
4230,3
|
1025,7
|
525,2
|
|
256 туннелей
|
AES-256-CBC + SHA1
|
901,0
|
10091,2
|
1028,3
|
4211,9
|
998,2
|
511,1
|
|
256 туннелей
|
AES-256-CBC + SHA256
|
892,5
|
9996,0
|
982,9
|
4026,0
|
970,7
|
497,0
|
Технические характеристики MikroTik CCR1036-12G-4S-EM
|
Линейка
|
MikroTik CCR
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
12 шт.
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
12 шт.
|
|
Количество портов SFP
|
4 шт.
|
|
Количество портов SFP+
|
0
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP28
|
0
|
|
Общее количество оптических портов
|
4 шт.
|
|
Общее количество кабельных сетевых портов
|
16 шт.
|
|
Частота процессора
|
1200 МГц
|
|
Порт USB
|
Да
|
|
Порт Console (RJ45/DB9)
|
Да
|
|
Объём ОЗУ
|
16384 МБ
|
|
Объём ПЗУ
|
1024 МБ
|
|
Порт microSD
|
Нет
|
|
Операционная система
|
6 level RouterOS
|
|
Раздача PoE-питания
|
Нет
|
|
Резервный блок питания
|
Да
|
|
Быстрая замена блока питания
|
Нет
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
|
Порт Smart Card
|
Нет
|
|
Число ядер ЦП
|
36
|
|
Всепогодный корпус
|
Нет
|
|
Питание по PoE
|
—
|
|
Порт M.2
|
Нет
|
|
Порт SATA
|
Нет
|
Комплект поставки
|
Маршрутизатор
|
1 шт.
|
|

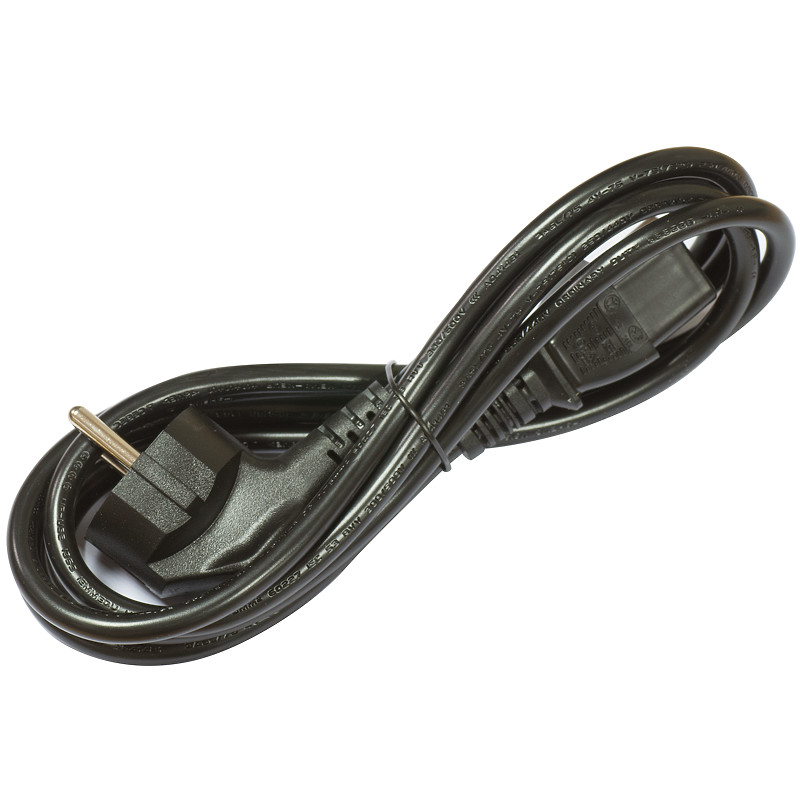

Кабель питания
|
2 шт.
|
|

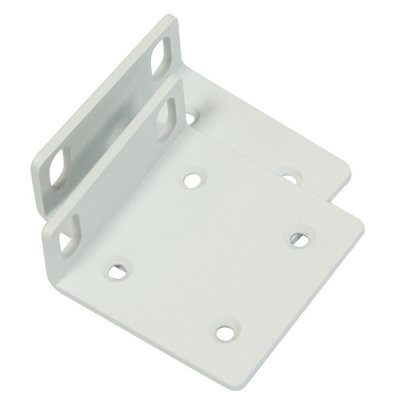

Монтажные уголки для установки в стойку
|
2 шт.
|
|

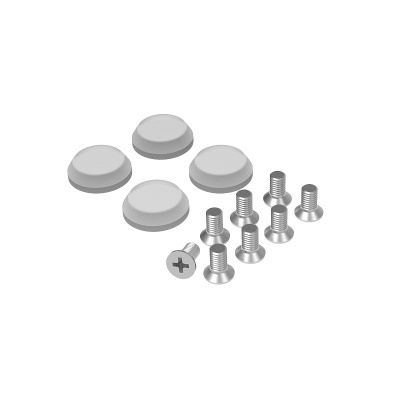

Набор винтов и резиновых наклеек-ножек (K10)
|
1 шт.
|
-
