Описание MikroTik CCR1016-12S-1S+

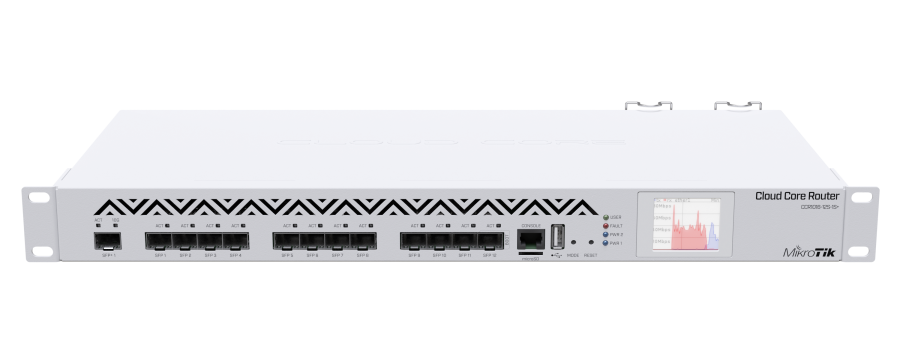

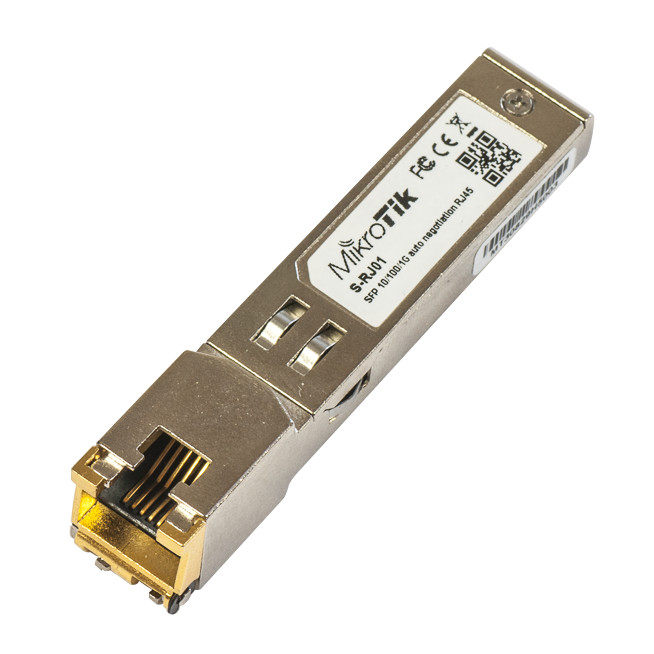

MikroTik CCR1016-12S-1S+ - Промышленный маршрутизатор в стоечном корпусе 1U оснащён 16-ядерным процессором нового поколения для обработки миллионов пакетов в секунду. Имеет 12 портов SFP, порт SFP+, последовательный консольный порт RJ45, порт USB и два блока питания с функцией резервирования. Укомплектован S-RJ01 - медным модулем RJ45 SFP 10/100/1000 Мбит/c. Маршрутизатор Mikrotik CCR1016-12S-1S+ - практичное офисное решение, получившее 1 SFP+ порт, 12 гигабитных SFP-портов, разъем типа Serial RS-232, USB-порт, обеспечивающий подключение 3G или 4G USB-модема. Присоединение модема, обеспечивающего вашей технике высокоскоростной доступ в Интернет, производится к разъему USB 2.0 type A. В целях защиты созданной вами локальной сети от хакерских и DDOS-атак, а также вредоносного ПО разных видов сетевое устройство поддерживает фильтрацию по IP-адресу, MAC-адресу и по TCP/UDP.
Оснащенный цветным ЖК-дисплеем для отображения рабочих параметров маршрутизатор Mikrotik CCR1016-12S-1S+ выполнен в стоечном форм-факторе. Управление сетевым устройством можно осуществлять через RouterOS, WebFig, Winbox, консольный порт.
Особенности Mikrotik CCR1016-12S-1S+
- Процессор Tilera — 16 ядер по 1,2 ГГц
- Суммарный объём внутреннего кэша: 12 МБ
- Новейшая архитектура TILE GX
- 12 портов SFP для подключения на скорости 1,25 Гбит/с
- Порт SFP+ для 10G-соединения
- Порты подключены напрямую к процессору
- Цветной сенсорный LCD-дисплей

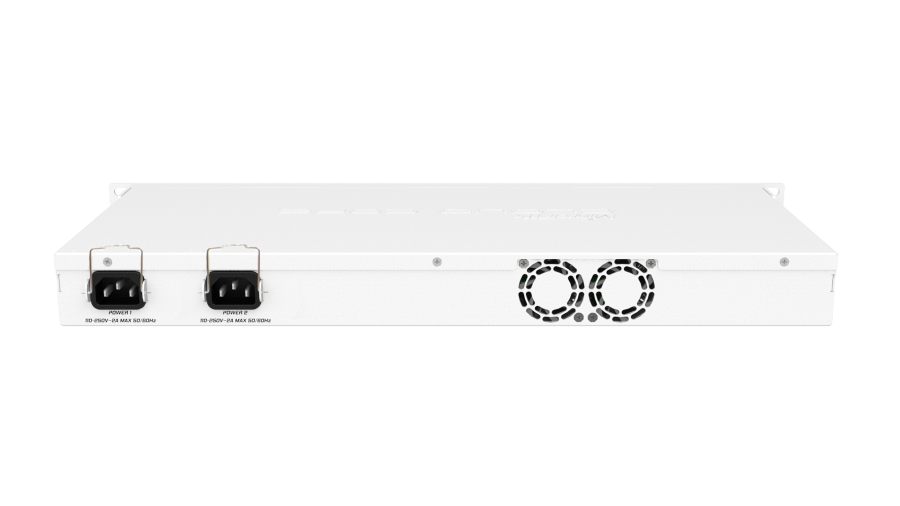

- Два блока питания с функцией резервирования
- Корпус 1U для монтажа в стойку
Это вторая версия устройства. microUSB заменён на полноразмерный USB-порт, а RS232 — на последовательный консольный порт RJ45.
Технические характеристики
|
Процессор
|
TLR4-01680 1,2 ГГц, 16 ядер
|
|
Архитектура
|
TILE
|
|
ОЗУ
|
2 ГБ RAM
|
|
ПЗУ
|
128 МБ NAND
|
|
Сетевой интерфейс
|
12x SFP (1,25 Гбит/с)*
1x SFP+ (10 Гбит/с)*, поддержка DDMI
|
|
Дополнительные интерфейсы
|
1x microSD
1х USB (тип A), 1 A, с возможностью сброса питания USB-порта
|
|
Последовательный консольный порт
|
1x RJ45
|
|
Питание на входе
|
100–240 В АС
2х блок питания с функцией резервирования
|
|
Максимальное энергопотребление
|
48 Вт, 34 Вт (без подключённых устройств)
|
|
Размеры
|
443 x 198 х 44 мм
|
|
Температура окружающей среды рабочая
|
-20.. +60° (протестировано)
|
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
|
Операционная система
|
RouterOS Level 6
|
|
Дополнительно
|
Датчик температуры процессора, датчик температуры платы, кнопка Режим
|
* Модули SFP и SFP+ приобретаются отдельно.
Результаты замера производительности процессора
|
CCR1016-12S-1S+
|
TLR4-01680 (1,2 ГГц) тест максимальной пропускной способности на все 16 ядер с портом SFP+
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
1625,2
|
19736,4
|
4698,3
|
19244,2
|
17857,1
|
9142,8
|
|
Мост
|
25 правил фильтрации моста
|
1624,2
|
19724,3
|
2120,8
|
8686,8
|
2819,5
|
1443,6
|
|
Маршрутизация
|
отсутствует (fast path)
|
1625,5
|
19740,1
|
4609,8
|
18881,7
|
17857,1
|
9142,8
|
|
Маршрутизация
|
25 простых очередей
|
1625,2
|
19736,4
|
2610,4
|
10692,2
|
2787,7
|
1427,3
|
|
Маршрутизация
|
25 правил фильтрации IP
|
1043,5
|
12672,3
|
1253,4
|
5133,9
|
1316
|
673,8
|
Результаты замера производительности протокола IPsec
|
CCR1016-12S-1S+
|
TLR4-01680 (1,2 ГГц) пропускная способность IPsec
|
|
Режим
|
Конфигурация
|
1400 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Один туннель
|
AES-128-CBC + SHA1
|
130,5
|
1461,6
|
123,4
|
505,4
|
115,4
|
59,1
|
|
256 туннелей
|
AES-128-CBC + SHA1
|
363,8
|
4074,6
|
413,8
|
1694,9
|
425,9
|
218,1
|
|
256 туннелей
|
AES-128-CBC + SHA256
|
357,6
|
4005,1
|
399,2
|
1635,1
|
425,9
|
218,1
|
|
256 туннелей
|
AES-256-CBC + SHA1
|
354,9
|
3974,9
|
399,2
|
1635,1
|
425,9
|
218,1
|
|
256 туннелей
|
AES-256-CBC + SHA256
|
348,0
|
3897,6
|
384,6
|
1575,3
|
403,8
|
206,7
|
Технические характеристики MikroTik CCR1016-12S-1S+
|
Линейка
|
MikroTik CCR
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
0
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
0
|
|
Количество портов SFP
|
12 шт.
|
|
Количество портов SFP+
|
1 шт.
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP28
|
0
|
|
Общее количество оптических портов
|
13 шт.
|
|
Общее количество кабельных сетевых портов
|
13 шт.
|
|
Частота процессора
|
1200 МГц
|
|
Порт USB
|
Да
|
|
Порт Console (RJ45/DB9)
|
Да
|
|
Объём ОЗУ
|
2048 МБ
|
|
Объём ПЗУ
|
128 МБ
|
|
Порт microSD
|
Да
|
|
Операционная система
|
6 level RouterOS
|
|
Раздача PoE-питания
|
Нет
|
|
Резервный блок питания
|
Да
|
|
Быстрая замена блока питания
|
Нет
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
|
Порт Smart Card
|
Нет
|
|
Число ядер ЦП
|
16
|
|
Всепогодный корпус
|
Нет
|
|
Питание по PoE
|
—
|
|
Порт M.2
|
Нет
|
|
Порт SATA
|
Нет
|
Комплект поставки
|
Маршрутизатор
|
1 шт.
|
|

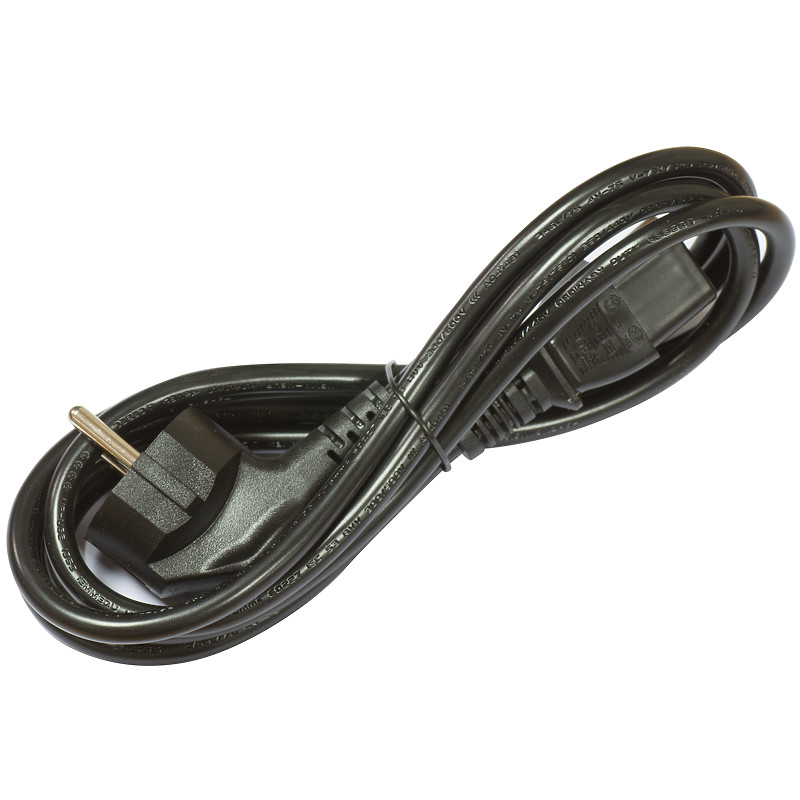

Кабель питания
|
2 шт.
|
|

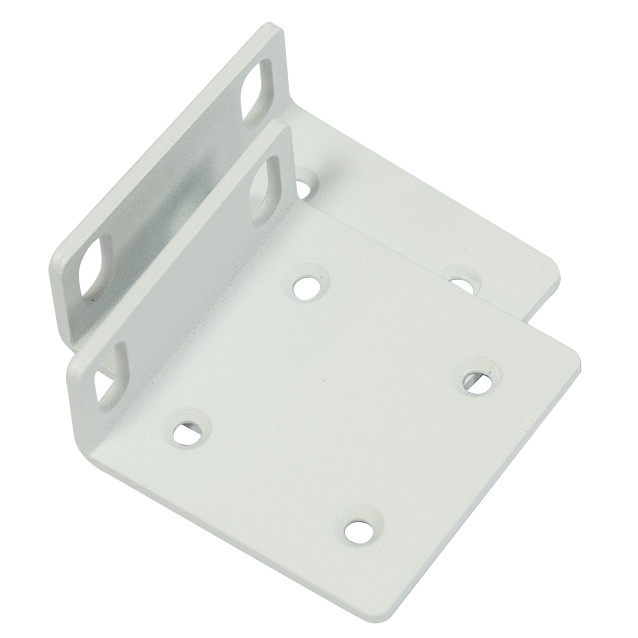

Монтажные уголки для установки в стойку
|
2 шт.
|
|

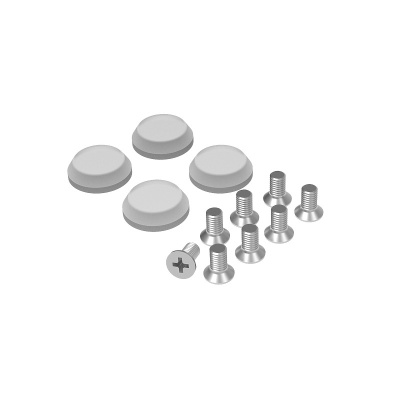

Набор винтов и резиновых наклеек-ножек (K10)
|
1 шт.
|
-
