Описание Штиль SW250SL
Штиль SW250SL Настенные ИБП «Штиль» серии SW-SL 250 ВА. ИБП «Штиль» серии SW-SL мощностью 250 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.
Конструктивное исполнение

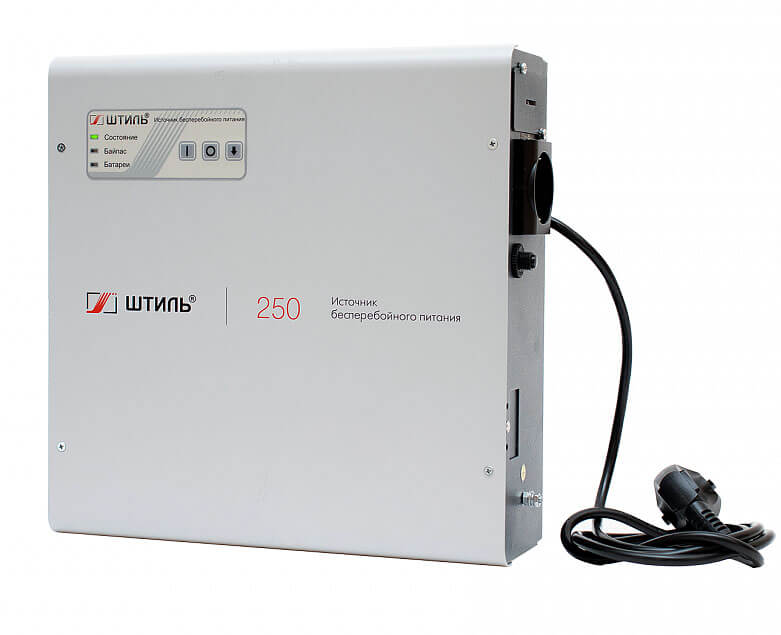

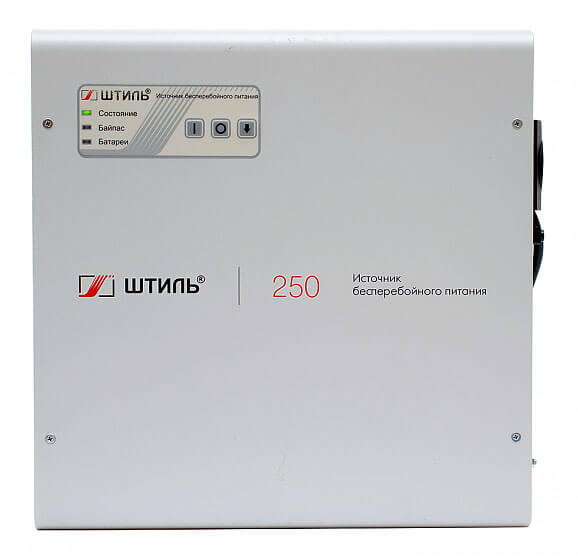

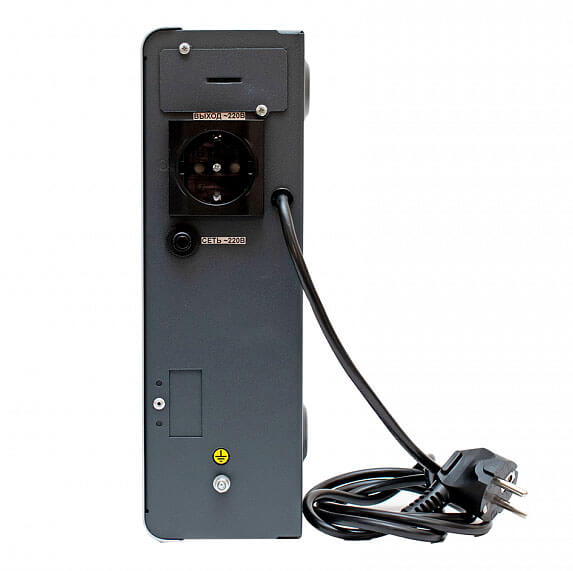

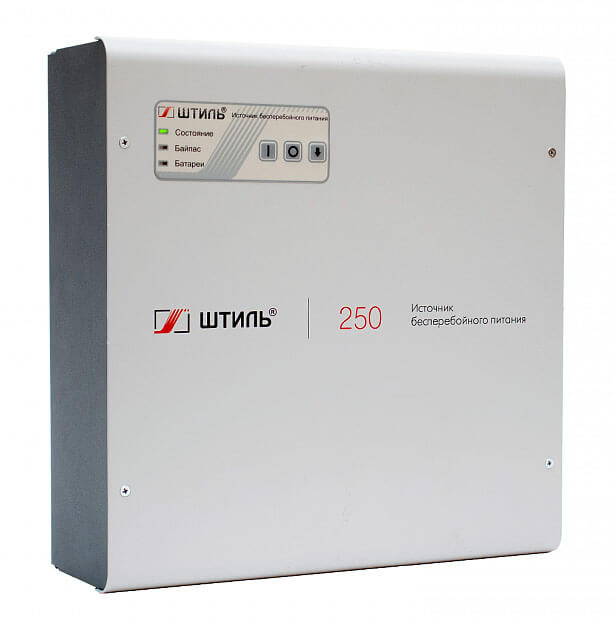

ИБП «Штиль» серии SW-SL мощностью 250 ВА имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, выходной EURO розеткой, коммуникационными интерфейсами для организации мониторинга (опционально). Изделия укомплектованы встроенными аккумуляторными батареями емкостью 9 Ач (12 В, 1 шт.) и встроенным зарядным устройством (ток 1 А).
В данной модели используется естественное (безвентиляторное) охлаждение.
Схема построения и её основные преимущества
ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.
Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).
Автономная работа
Данные модели оснащены встроенными аккумуляторными батареями и встроенным зарядным устройством (ток 1 А). Встроенная АКБ гарантируют стандартное минимальное время автономной работы (до 7 мин при 100% нагрузке).
Время автономной работы ИБП Штиль SW250SL от встроенной АБ на 9 Ач в зависимости от уровня нагрузки:
|
Выходная мощность, Вт
|
Время работы от АБ, мин
|
|
100
|
20
|
|
200
|
10
|
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Модель
|
SW250SL
|
|
Топология
|
on-line
|
|
Максимальная выходная мощность, кВА/кВт
|
0,250/0,225
|
|
Количество фаз, вход
|
1
|
|
Количество фаз, выход
|
1
|
|
Номинальное входное напряжение, В
|
230
|
|
Диапазон входного фазного напряжения, В
|
90-295
|
|
Номинальная входная частота, Гц
|
50
|
|
Диапазон входной частоты, Гц
|
45-65
|
|
Номинальное выходное напряжение, В
|
настраивается в диапазоне 210 – 240 с шагом 5 В (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB)
|
|
Стабилизация выходного напряжения, %
|
±2
|
|
Номинальная выходная частота, Гц
|
50
|
|
КПД, %
|
89
|
|
Допустимая перегрузка
|
101-105% – в течение 3 мин; 105-130% – в течение 60 с; 130-150% – в течение 1 с; более 150% – 0,2 сек с последующим переключением на байпас
|
|
Вид охлаждения
|
Естественное охлаждение (без вентилятора)
|
|
Коэффициент нелинейных искажений, %
|
<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
|
|
Коэффициент мощности
|
0,99
|
|
Форма выходного напряжения
|
синусоидальная
|
|
КПД при работе от АБ, %
|
82
|
|
Номинальное напряжение АБ, В
|
12
|
|
Максимальный зарядный ток, А
|
1
|
|
Емкость АБ, А*ч
|
9
|
|
Количество устанавливаемых АБ, шт.
|
1 (в комплекте с ИБП)
|
|
Время автономной работы для полной нагрузки, мин
|
8
|
|
Исполнение
|
настенное
|
|
Степень защиты
|
IP20
|
|
Диапазон температуры окружающей среды, °С
|
+5 … +40
|
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С
|
-40 … +40
|
|
Срок службы, лет
|
10
|
|
Наработка на отказ (MTBF), ч
|
не менее 70000
|
|
Относительная влажность воздуха, %
|
80
|
|
Размер без упаковки (ШхВхГ), мм
|
285х278х92
|
|
Размер в упаковке (ШхВхГ), мм
|
350x150x350
|
|
Масса, кг
|
6,5
|
|
Масса в упаковке, кг
|
7,1
|
|
Гарантийный срок, мес
|
24
|
Комплект поставки
|
ИБП переменного тока ST250
|
1 шт.
|
|
Встроенная аккумуляторная батарея (12 В, 9 Ач)
|
1 шт.
|
|

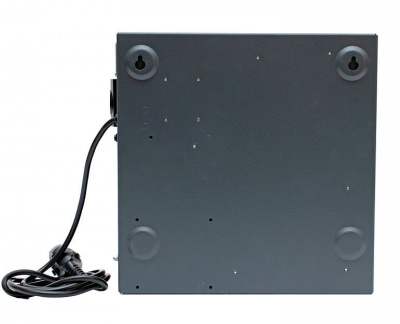

Комплект для настенного крепления
|
1 шт.
|
|
Шаблон для разметки поверхности
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
Штиль
-
