Штиль STR1103TLD ИБП (3000 ВА)

Описание Штиль STR1103TLD

Штиль STR1103TLD Онлайн ИБП STR1103TLD универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 3000 ВА /2700 Вт, например:

• серверных, компьютерных залов и дата-центров;
• сетевого оборудования и телекоммуникационной техники;
• систем безопасности, аварийной сигнализации и видеонаблюдения;
• контрольно-измерительных приборов и устройств АСУ ТП.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103TLD отлично функционирует в связке с дизельгенераторными установками.

STR1103TLD – это ИБП с технологией двойного преобразования, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ;
• моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

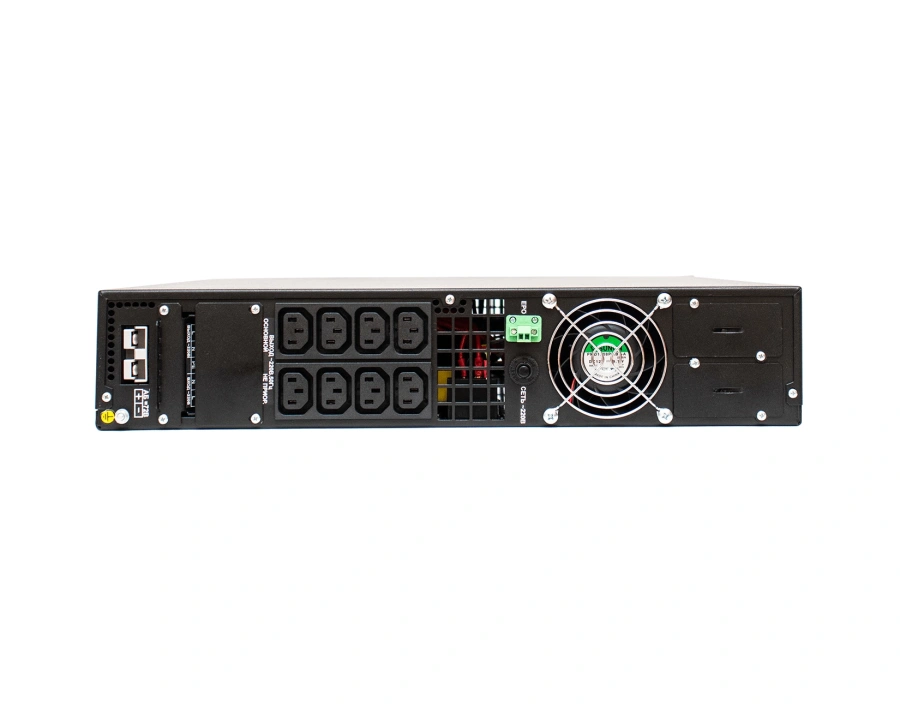

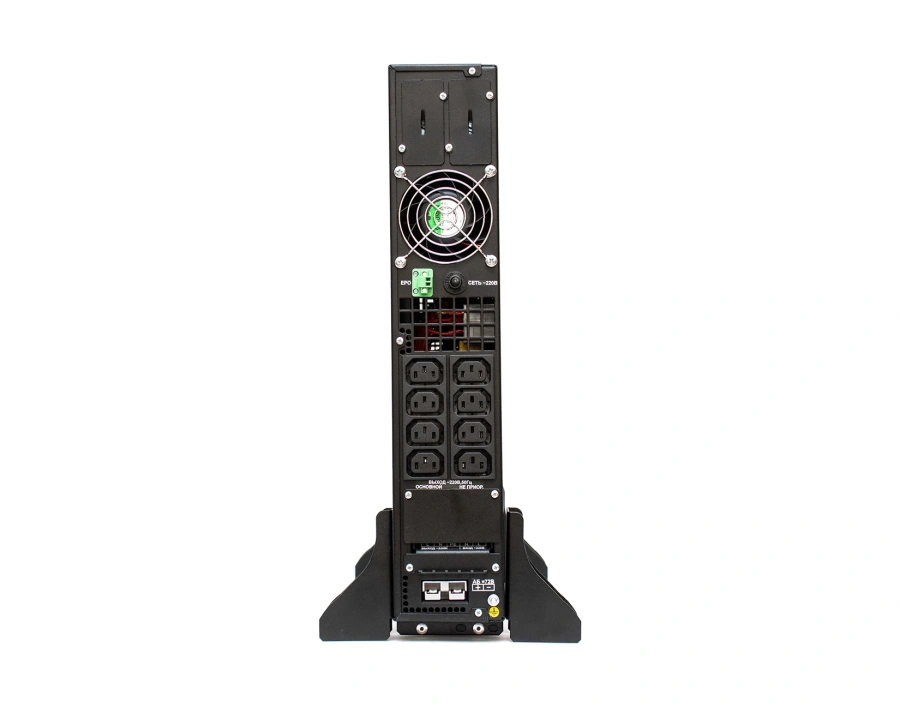

Для подключения электрооборудования ИБП имеет следующие разъемы: восемь «компьютерных» розеток С13 и клеммные колодки. Подключение к входной сети выполняется через выводы (L, N, PE).

Внимание!
Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

ИБП обладает встроенным зарядным устройством (ток 8 А) и возможностью подключения внешних свинцово-кислотных АБ, за счет которых обеспечивается необходимое время автономной работы нагрузки.

Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

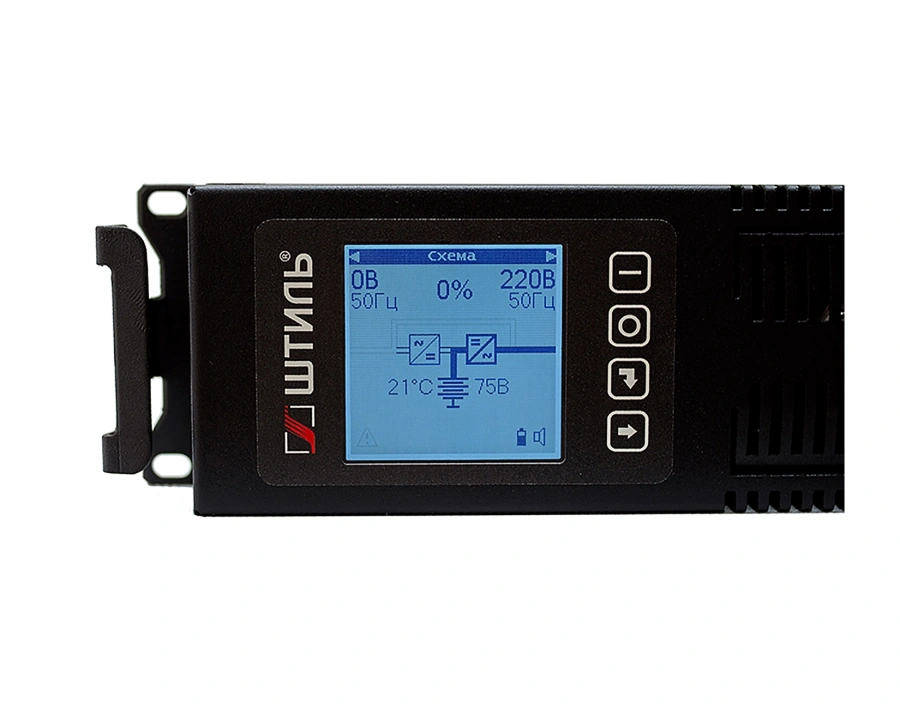

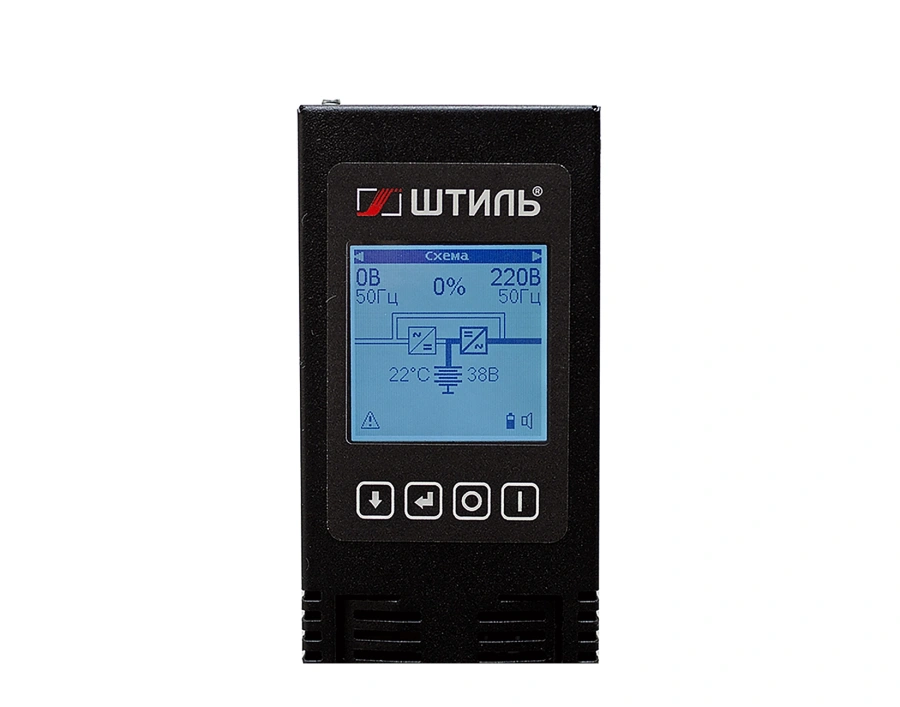

STR1103TLD имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

• значение входного напряжения и входной частоты;
• значение выходного напряжения и выходной частоты;
• процент загрузки ИБП относительно номинальной выходной мощности;
• активная и полная мощность;
• мнемосхема, отображающая состояние ИБП;
• температура, напряжение и ток АБ;
• внутренняя температура устройства;
• уровень заряда АБ и прогнозируемое время автономной работы;
• оповещение об авариях с указанием их причины;
• режимы работы: онлайн, байпас или питание от АБ;
• состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

• режима работы (on-line или ЭКО);
• режима байпаса (авто, включен или выключен);
• способа запуска (авто или по кнопке);
• выходного напряжения (220, 230 или 240 В);
• номинальной выходной частоты (50/60 Гц);
• уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
• уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

В STR1103TLD применена электронная защита от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

Устройство способно автоматически возобновлять свою работу после устранения причины включения защиты.

Кроме того, в ИБП встроена защита от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийная защита от неполадок в работе (при её срабатывании потребители отключаются или через байпас безразрывно переводятся на сеть).

STR1103TLD имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM). Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль STR1103TLD

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
• выходное напряжение настраивается в диапазоне 220-240 В.

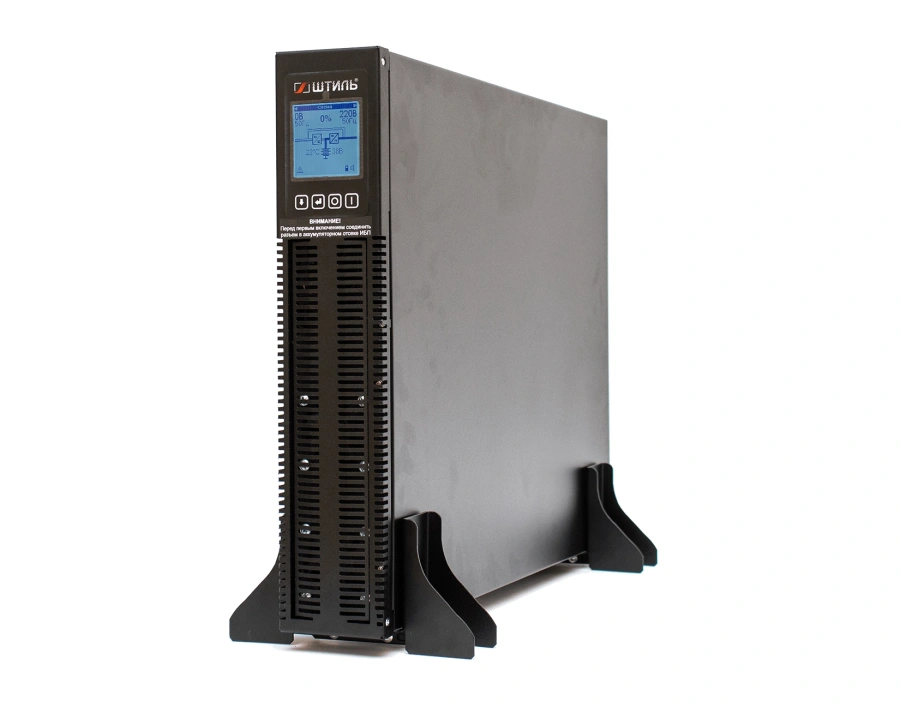

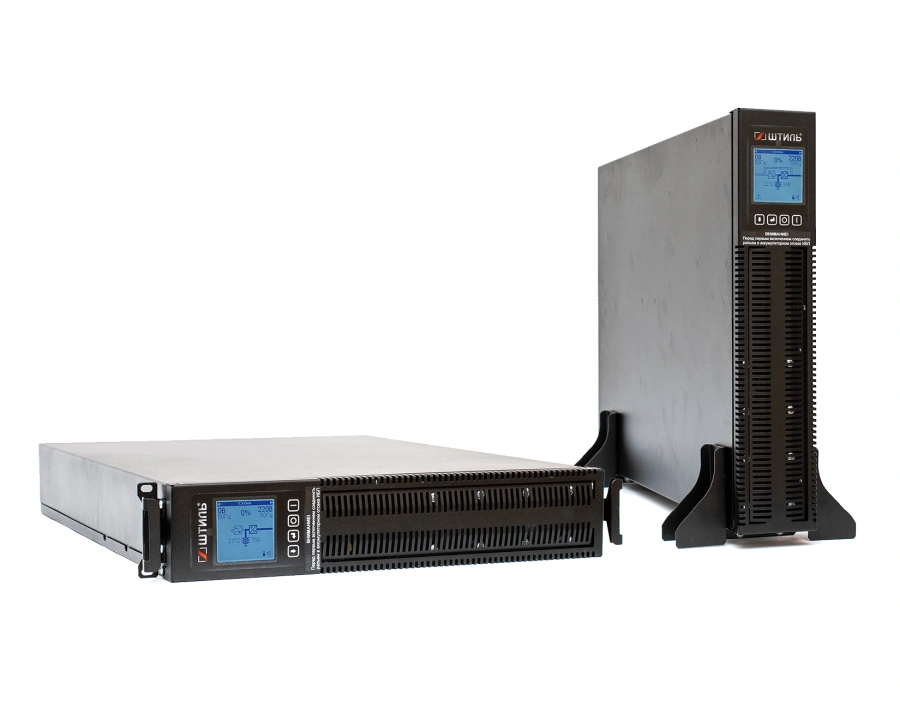

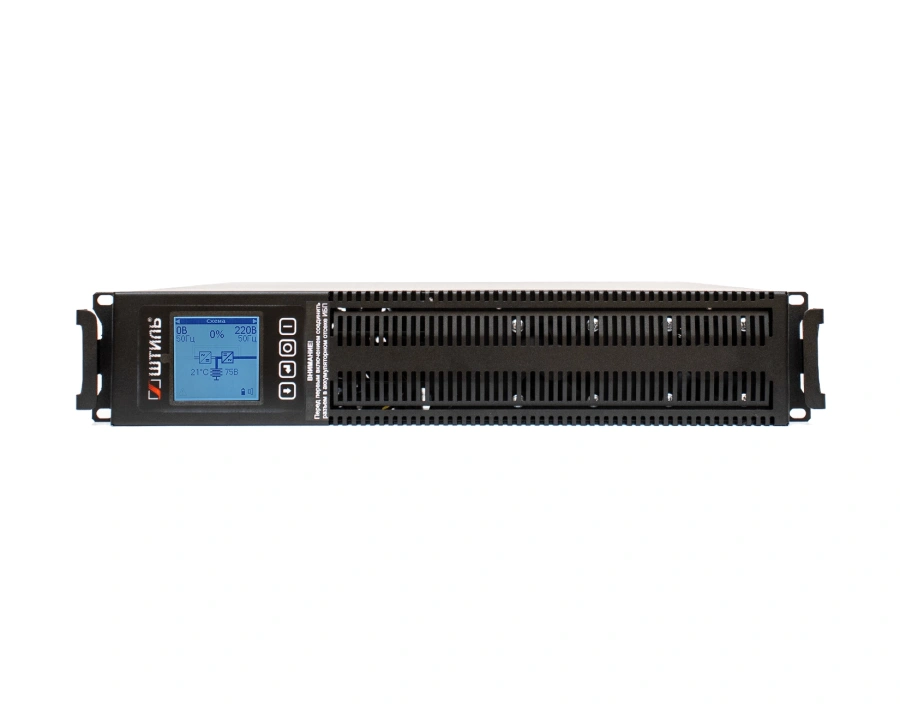

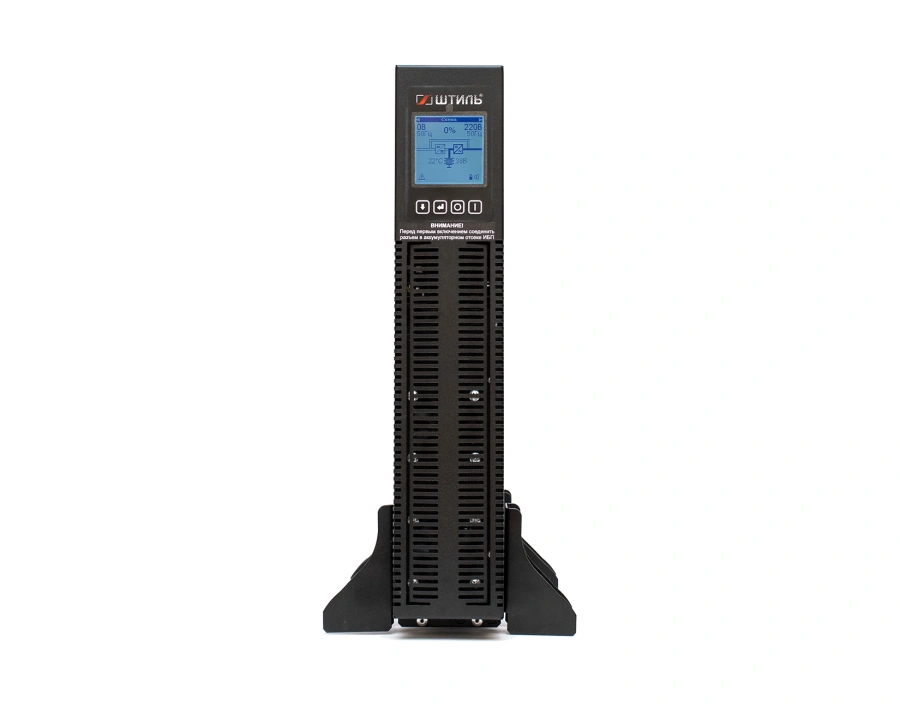

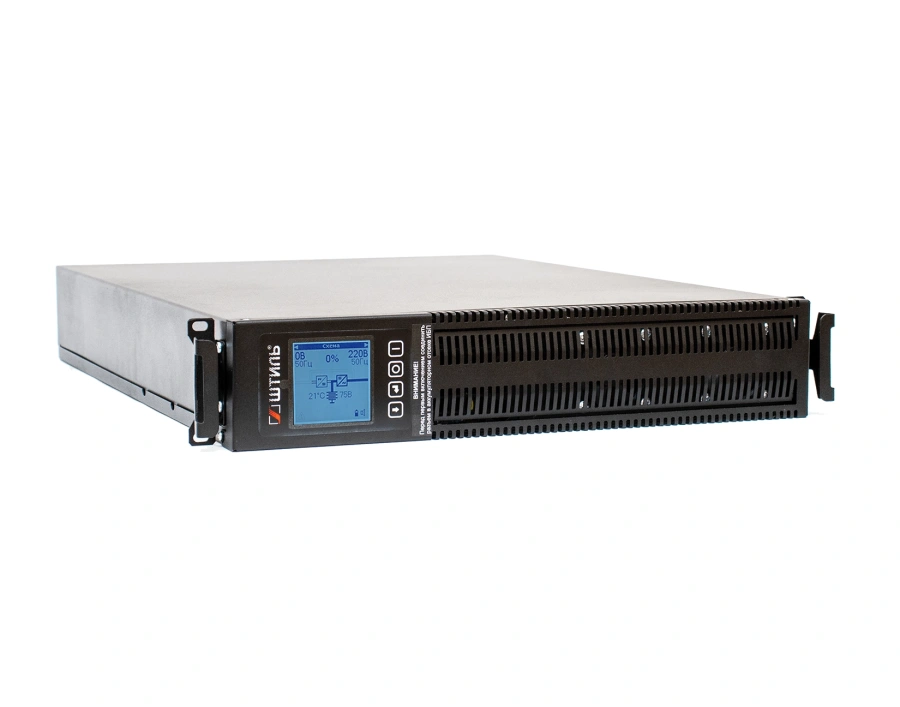

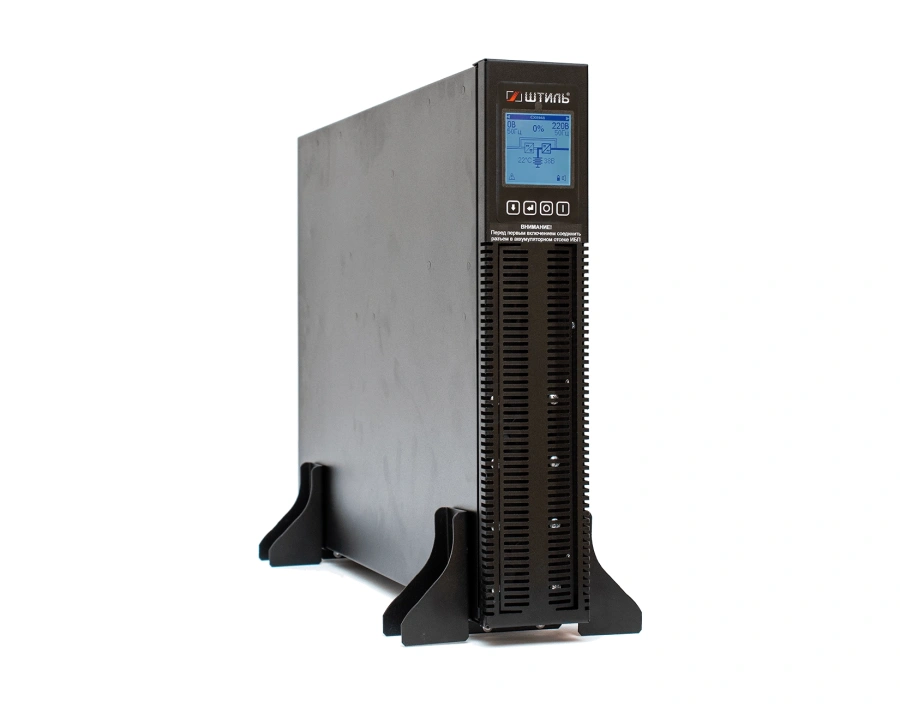

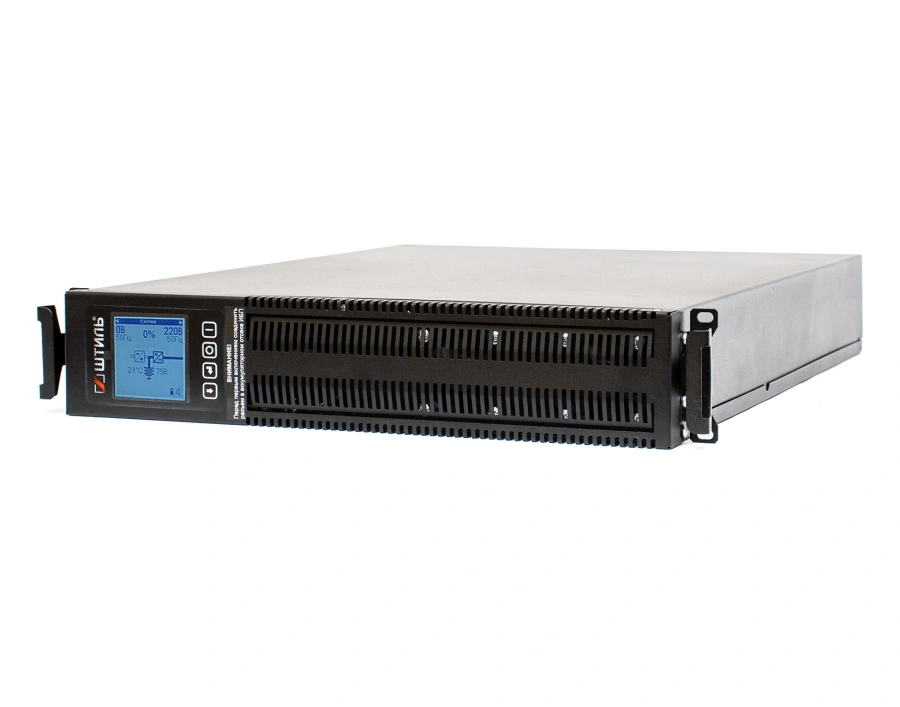

• универсальное исполнение – напольное/стоечное;
• функция «горячей» замены АБ без отключения оборудования;
• ЖК-дисплей со встроенным гироскопом;
• плавный пуск;
• резервное питание за счёт внешних АБ;
• сегментация нагрузки на основную и неприоритетную;
• совместимость в работе с генераторами;
• функция «холодного» старта;
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
