Штиль SR1103TL ИБП (3000 ВА)

Описание Штиль SR1103TL

Штиль SR1103TL Онлайн ИБП SR1103ТL обеспечит надёжную защиту от перерывов в энергоснабжении и перепадов сетевого напряжения ответственного электронного оборудования суммарной мощностью до 3 кВА /2,7 кВт, например:

• сетевого оборудования;
• компьютеров и вычислительных сетей;
• средств связи и сетей электроснабжения;
• систем безопасности и контроля доступа;
• систем управления и диспетчеризации.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1103ТL отлично функционирует в связке с дизельгенераторными установками.

SR1103ТL – это ИБП топологии онлайн, основанный на технологии двойного преобразования электроэнергии, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

ИБП охлаждается двумя малошумными вентиляторами.

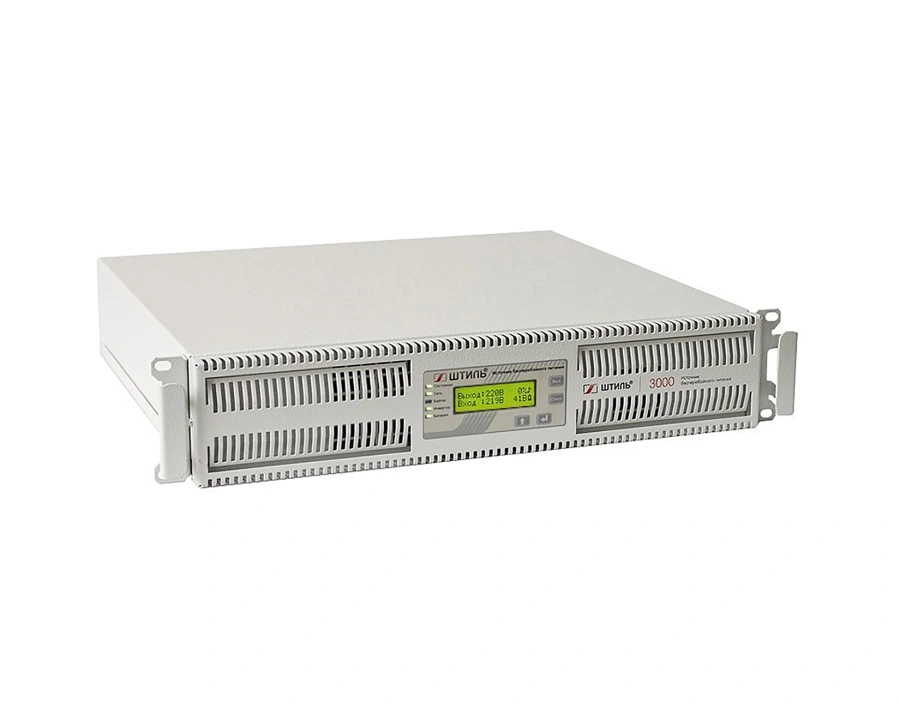

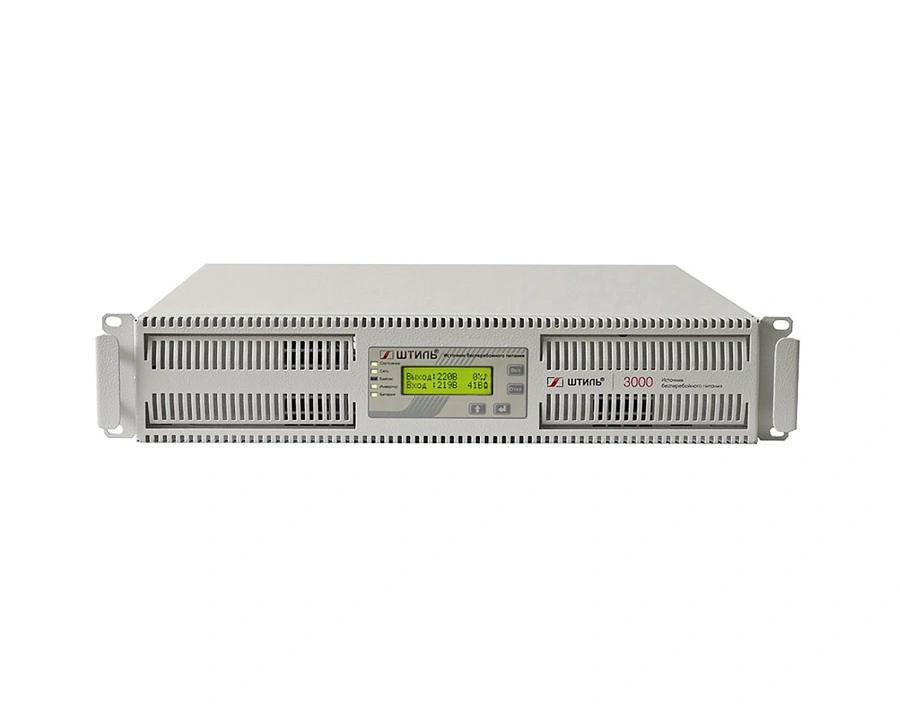

Конструктив SR1103ТL позволяет располагать устройство в 19-дюймовых направляющих телекоммуникационных шкафов или стоек.

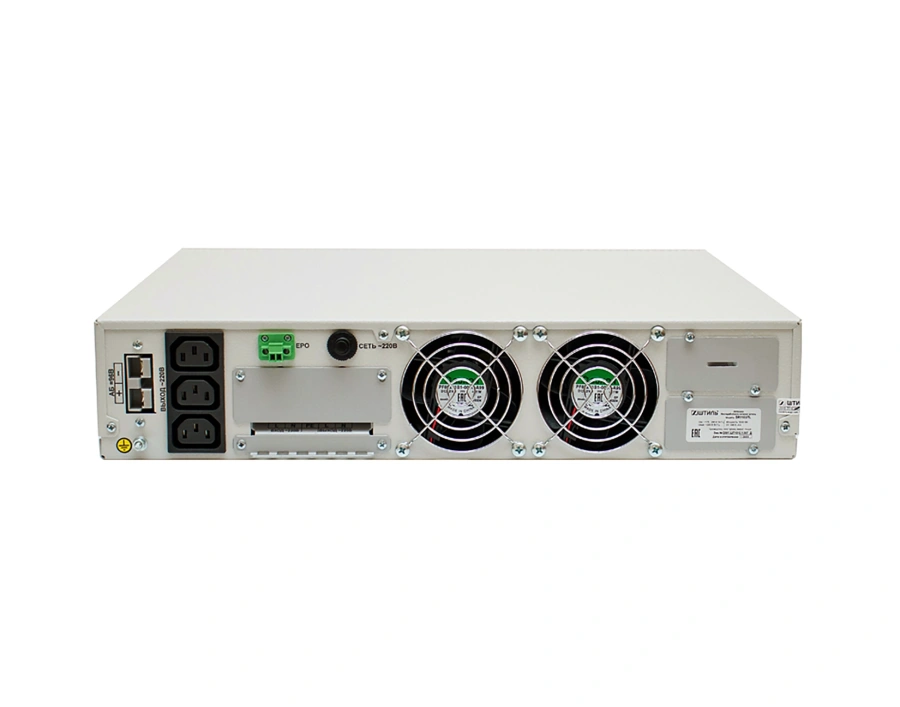

Для подключения электроприборов предусмотрено три компьютерных розетки С13 и клеммные колодки. Электропитание ИБП выполняется через клеммные соединения.

Автономный режим работы SR1103ТL обеспечивается внешними аккумуляторными батареями. Устройство также оснащено встроенным зарядным устройством (ток 4 А). Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке).

Внешние АБ устанавливаются в специальные батарейные модули или телекоммуникационные шкафы.

В SR1103ТL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

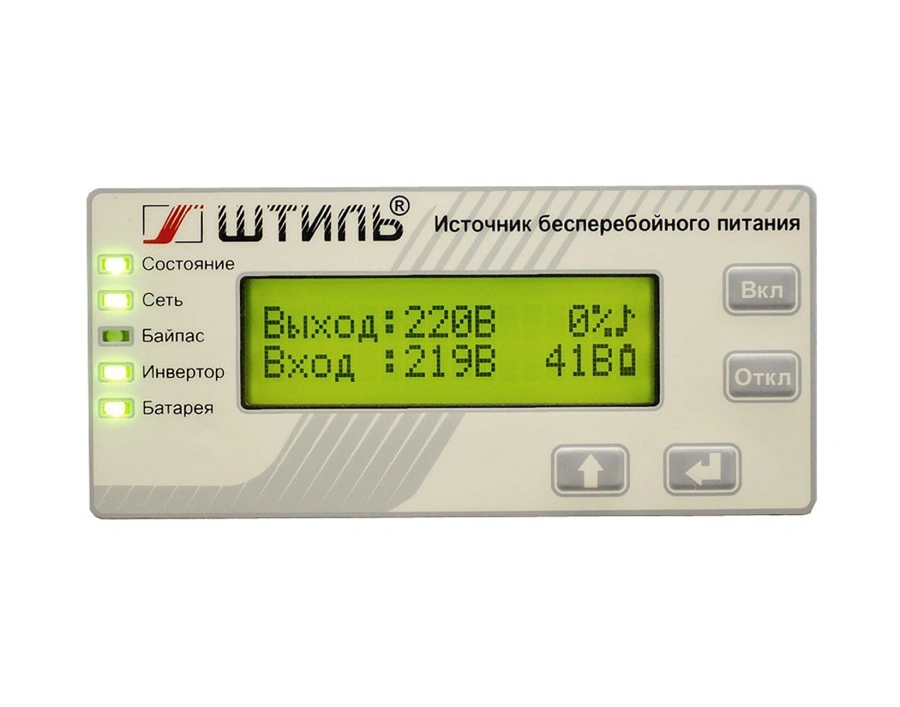

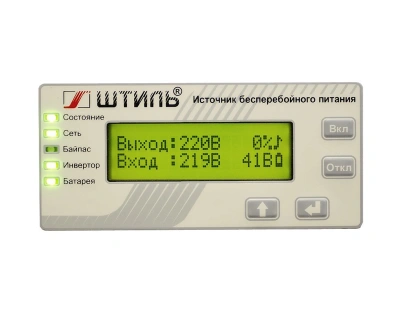

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображаются:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• состояние звуковой сигнализации;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• экран аварий.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

SR1103ТL имеет электронную систему защиты от:

• короткого замыкания;
• перегрузки;
• внутреннего перегрева.

ИБП автоматически перезапускается после того, как будет устранена причина включения электронной защиты.

Кроме того, устройство оснащено защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при их возникновении нагрузка обесточивается либо безразрывно переводится через байпас на сеть).

Для модели SR1103ТL может быть применена опция дистанционного контроля и управления. Для этого потребуется установка плат расширения. В ассортименте представлено четыре модели таких плат со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

ИБП с установленной платой контролируется через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения заказываются дополнительно!

Особенности Штиль SR1103TL

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.
• плавный пуск;
• резервное питание до 50 мин (за счёт подключения внешних батарейных модулей) или до 9,5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой выбор дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
