Штиль SR1102L (2000 ВА) ИБП

Описание Штиль SR1102L (2000 ВА)

Штиль SR1102L (2000 ВА) Онлайн ИБП SR1102L предназначен для обеспечения бесперебойной работы однофазного электрооборудования суммарной мощностью до 2 кВА /1,8 кВт в случаях пропадания напряжения в сети. Примерами нагрузки могут быть:

• сетевое оборудование;
• дата-центры;
• телекоммуникационное оборудование;
• системы безопасности и контроля доступа;
• автоматизированные системы управления и диспетчеризации.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1102L отлично функционирует в связке с дизельгенераторными установками.

Работа SR1102L построена на основе технологии двойного преобразования напряжения, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

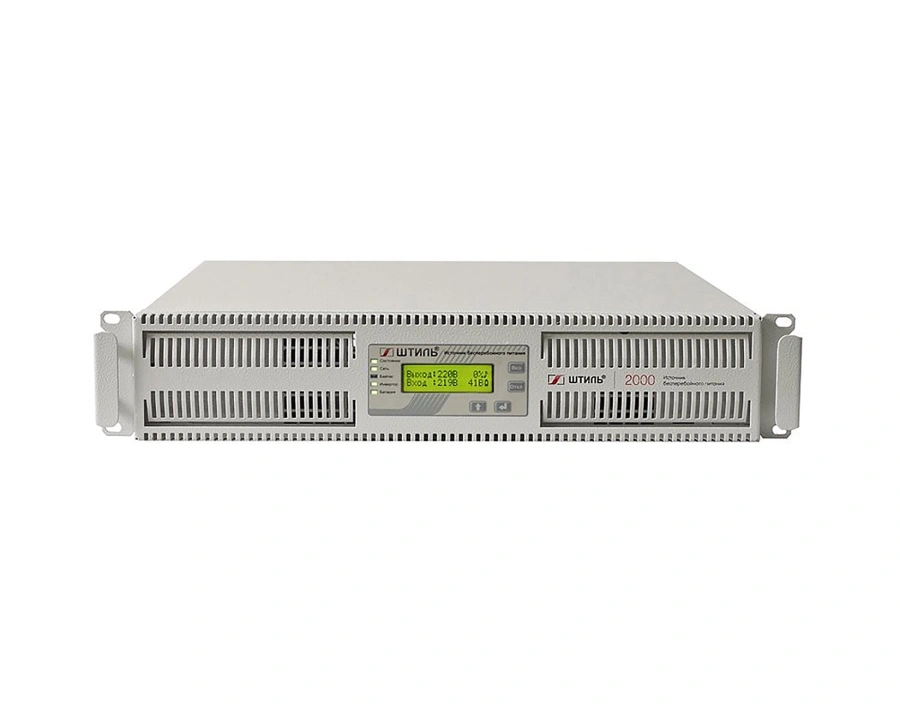

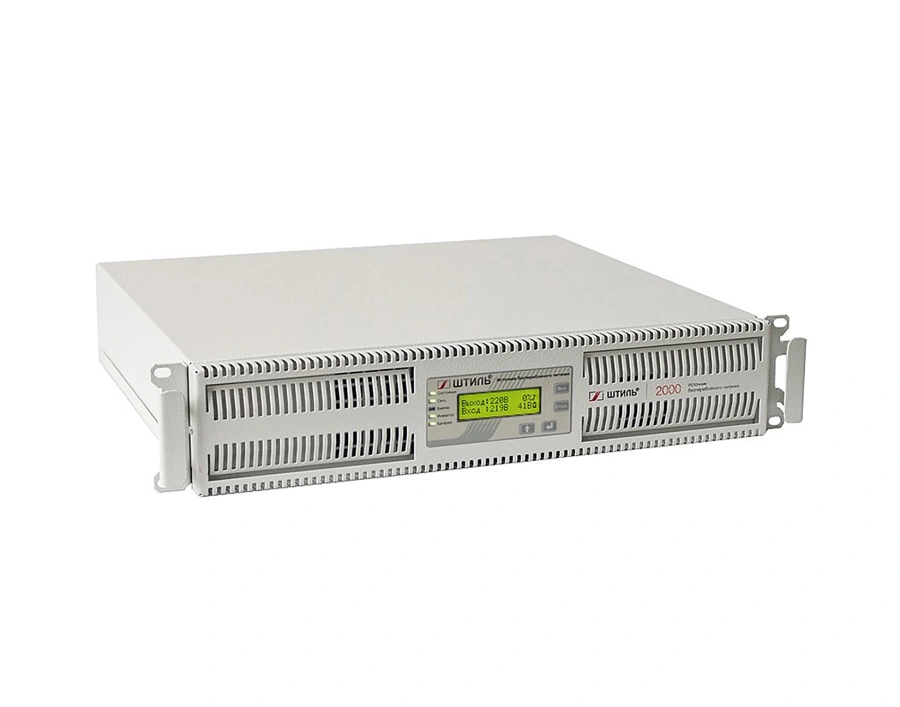

Модель SR1102L имеет стоечное исполнение, которое предполагает размещение устройства в 19-дюймовые направляющие телекоммуникационных шкафов или стоек.

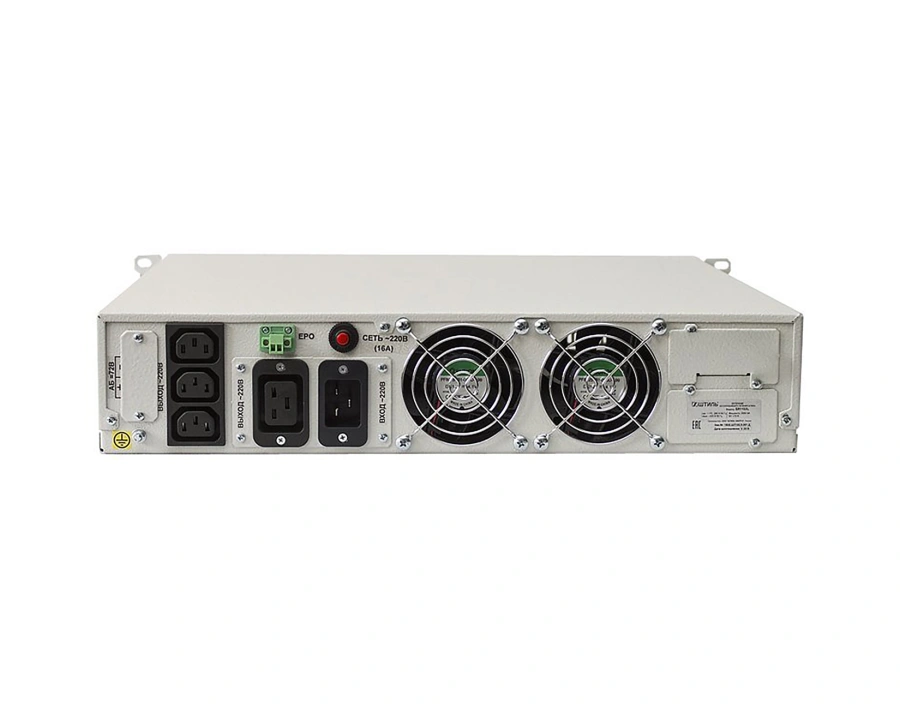

Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и одна розетка С19. Электропитание ИБП осуществляется через разъем С20.

SR1102L обладает встроенным зарядным устройством (ток 4 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 11 ч соответственно (при 100% нагрузке).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В SR1102L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Внимание!
Если вы приобретаете ИБП без батарейного модуля (см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!

ИБП обладает электронной системой защиты от:

• внутреннего перегрева;
• перегрузки по выходу;
• короткого замыкания.

Устройство самостоятельно восстанавливает свою работу после устранения причины «ухода» в защиту.

Кроме того, ИБП оснащен защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от любых неполадок в работе (при её включении нагрузка обесточивается либо через встроенный байпас переключается на сеть).

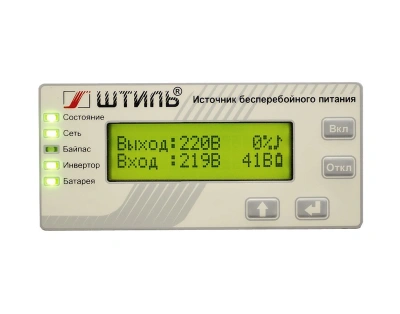

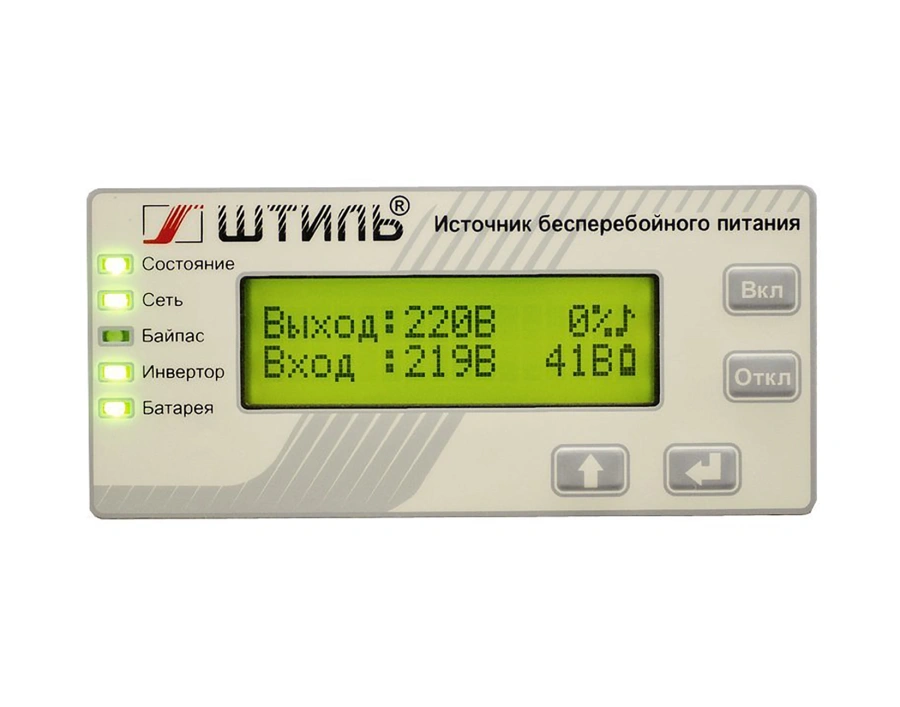

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

На ЖК-дисплее отображаются:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Функционал SR1102L предусматривает локальный/удаленный мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга, которые могут содержать следующие интерфейсы:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Состояние ИБП с установленной платой можно контролировать через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль SR1102L (2000 ВА)

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.
• плавный пуск;
• резервное питание до 1 ч (за счёт подключения внешних батарейных модулей) или до 11 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой выбор дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
