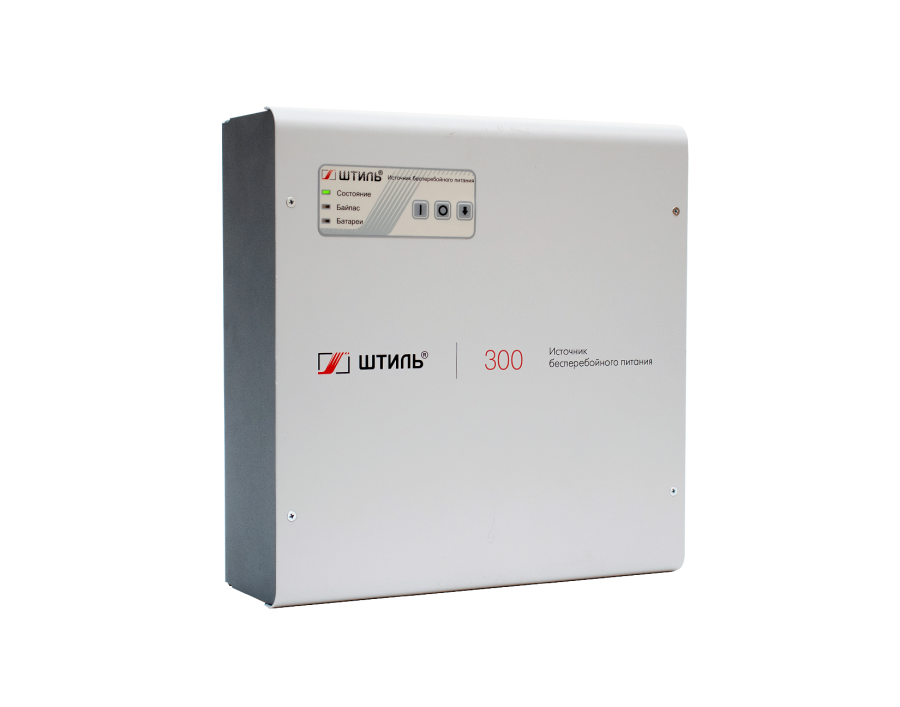

Описание Штиль SW300SL
Штиль SW300SL обеспечивает бесперебойную работу и защиту от перепадов сетевого напряжения критически важной электротехники мощностью до 300 ВА/225 Вт.

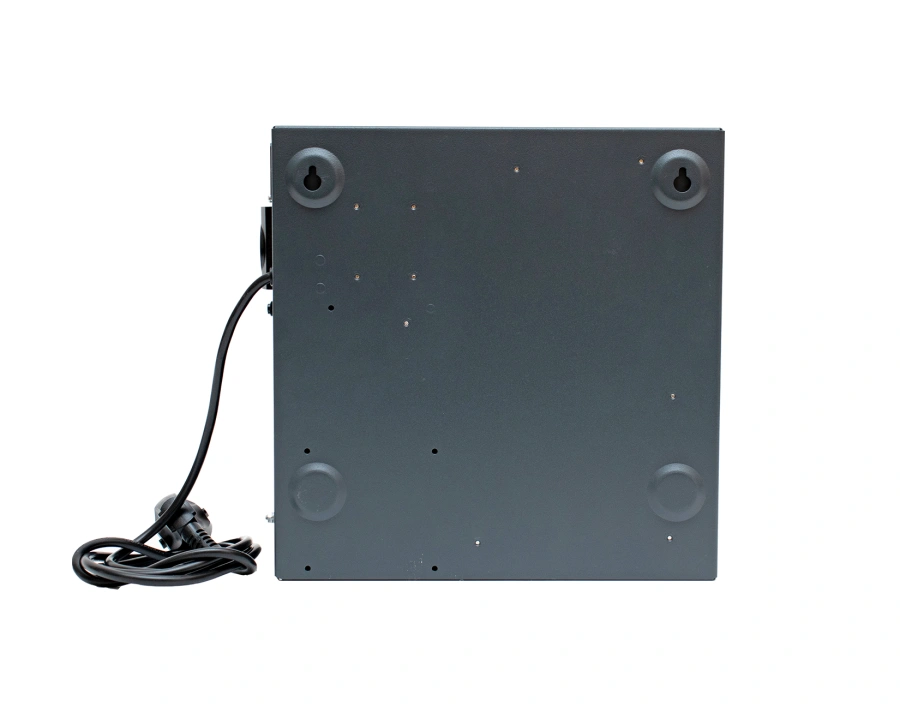

ИБП имеет усовершенствованный алгоритм работы корректора коэффициента мощности, за счет которого прибор отлично взаимодействует с генераторными установками. SW300SL крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 6,5 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.

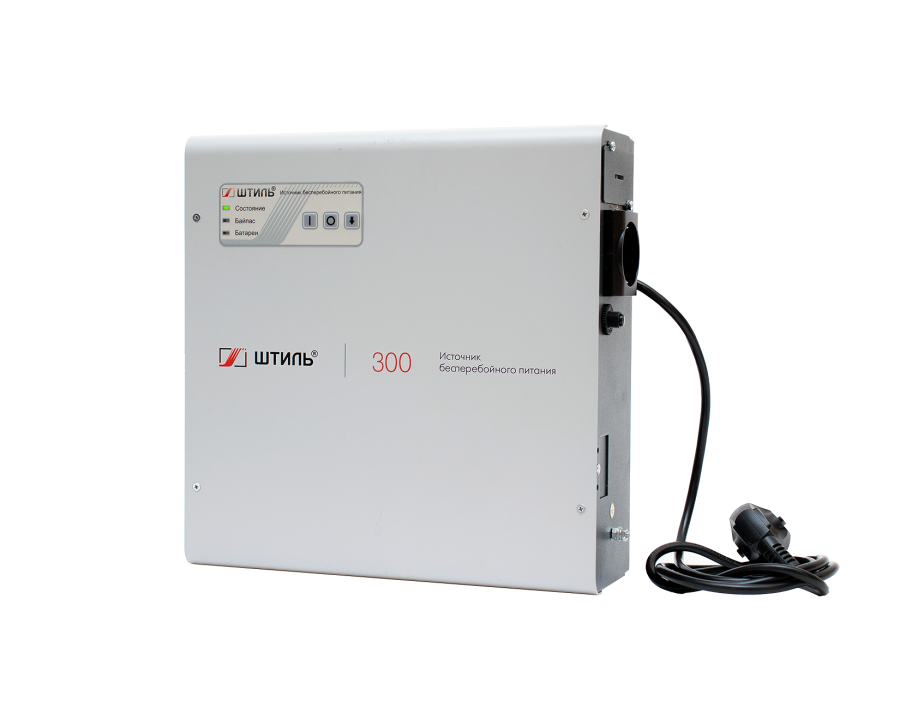

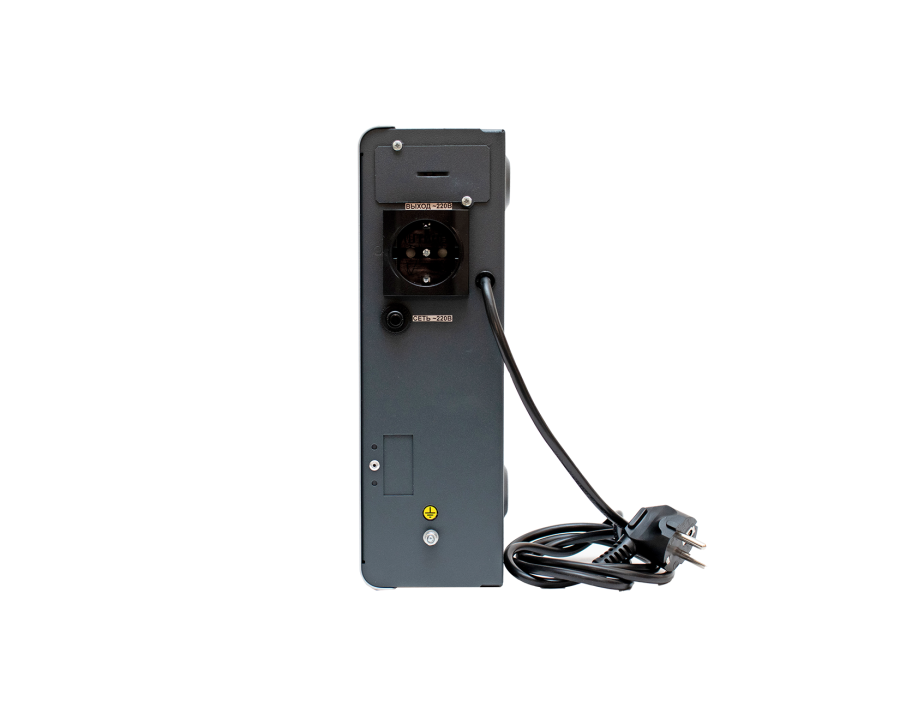

Нагрузка подключается к ИБП через EURO-розетку, размещенную на его корпусе. Подключение к входной сети выполняется с помощью сетевого кабеля с евровилкой.
Автономная работа
Для резервного питания нагрузки ИБП SW300SL оснащен одной встроенной батареей 12 В емкостью 9 Ач и зарядным устройством (ток 1 А). При загрузке ИБП на 100% АБ обеспечит автономное питание потребителей в течение 8 минут (Таблица времени автономной работы).
В SW300SL применены современные технологии сокращения времени заряда и продления срока службы аккумулятора (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы по автоматическому отключению АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлению пользователя об износе АБ и прогнозированию времени автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Панель управления
На панели управления ИБП размещены функциональные кнопки для включения/отключения устройства, выполнения «холодного» старта, изменения режима работы (онлайн, байпас или ECO), а также тестирования батареи (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».
Обратите внимание!
Для своевременного выявления неисправности рекомендуется тестировать аккумулятор не реже одного раза в полгода.

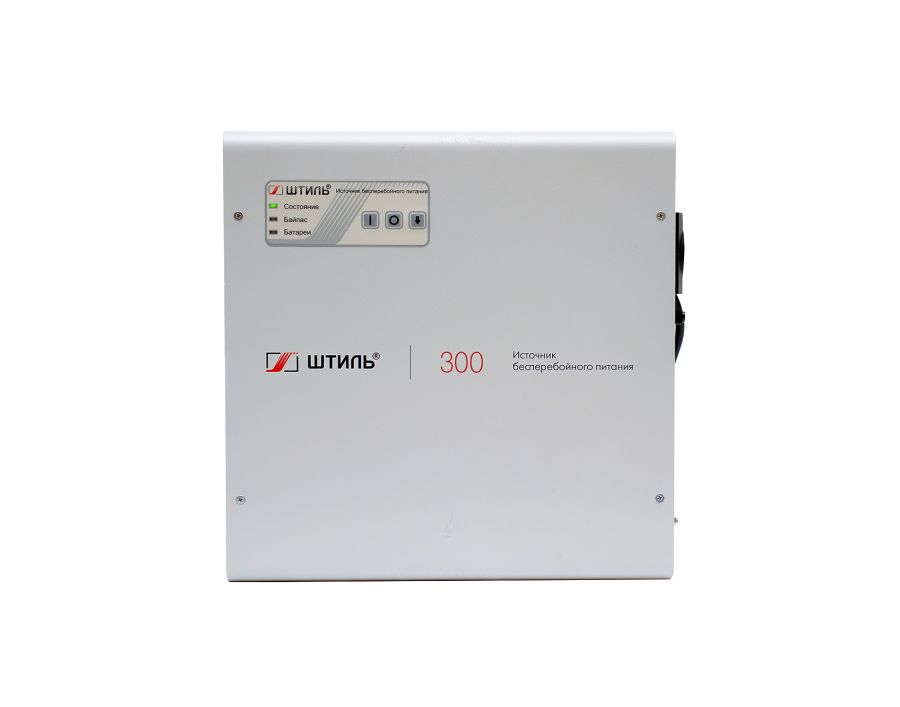

Для контроля работы ИБП имеет светодиодные индикаторы:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Батарея» – состояние батареи.
Особенности Штиль SW300SL
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- бесшумная работа.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Число фаз
|
1 в 1
|
|
Страна производитель
|
Россия
|
|
Режимы работы
|
on-line, автономный, байпас, ECO
|
|
Активная мощность, кВт
|
0,225
|
|
Полная мощность, кВА
|
0,3
|
|
Топология
|
on-line (с двойным преобразованием)
|
|
Форм-фактор
|
настенный
|
|
ВХОДНЫЕ ХАРАКТЕРИСТИКИ
|
|
Плавный пуск
|
да
|
|
Потребляемая мощность в режиме холостого хода, Вт
|
16
|
|
Максимальный входной ток, А
|
1,7
|
|
Входной коэффициент мощности
|
0,99
|
|
Допустимый диапазон входной частоты, Гц
|
45-65
|
|
Номинальная входная частота, Гц
|
50
|
|
Допустимое отклонение нижней границы входного напряжения
|
-5, -10, -15, -20, -25 (значение по умолчанию: -15)
|
|
Допустимое отклонение верхней границы входного напряжения
|
+5, +10, +15, +20, +25 (значение по умолчанию: +10)
|
|
Предельный диапазон входного напряжения, В
|
90-295
|
|
Рабочий диапазон входного напряжения, В
|
175-295 (100%), 155-295 (75%), 120-295 (50%)
|
|
Номинальное входное напряжение, В
|
230
|
|
Совместимость с генератором
|
да
|
|
Тип входной сети
|
однофазная трехпроводная (L, N, PE)
|
|
Максимальный ток байпаса, А
|
4,5
|
|
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип выходного напряжения
|
однофазное
|
|
Крест-фактор
|
3:1
|
|
Коэффициент нелинейных искажений, %
|
<2,5 (линейная), <4 (нелинейная)
|
|
Максимальный выходной ток, А
|
1,2
|
|
Номинальная выходная частота, Гц
|
от сети — соответствует, от АБ — 50/60
|
|
Номинальное выходное напряжение, В
|
230
|
|
Форма выходного напряжения
|
чистая синусоида
|
|
Точность стабилизации напряжения, %
|
±2
|
|
Выходной коэффициент мощности
|
0,75
|
|
Точность стабилизации частоты (от АБ), %
|
±0,2
|
|
Перегрузочная способность (on-line)
|
101-105% — 3 мин; 105-130% — 60 с; 130-150% — 1 с; >150% — 0,2 с
|
|
Перегрузочная способность (байпас/ECO)
|
200% — 40 с
|
|
КПД on-line, %
|
91
|
|
КПД автономный, %
|
82
|
|
КПД байпас/ECO, %
|
99
|
|
Время переключения (on-line → АБ), мс
|
0
|
|
Время переключения (ECO → АБ), мс
|
7
|
|
АККУМУЛЯТОРНЫЕ БАТАРЕИ
|
|
Время автономной работы (80%), мин
|
12
|
|
Срок службы АБ, лет
|
до 7
|
|
Функционал управления АБ
|
LVD, термокомпенсация, тест 10 с
|
|
Холодный старт
|
да
|
|
Время автономной работы (100%/50%), мин
|
8 / 23
|
|
Время заряда, ч
|
до 8 (90%)
|
|
Горячая замена
|
нет
|
|
Емкость, Ач
|
9
|
|
Количество батарей
|
1
|
|
Напряжение АБ, В
|
12
|
|
Тип АБ
|
герметичные свинцово-кислотные
|
|
Встроенные батареи
|
да
|
|
ЗАЩИТА
|
|
Аварийная защита
|
электронная
|
|
Защита от глубокого разряда
|
да
|
|
Автоматический байпас
|
да
|
|
Перегрузка
|
электронная с автовосстановлением
|
|
Короткое замыкание
|
электронная с автовосстановлением
|
|
Перегрев
|
электронная с автовосстановлением
|
|
Импульсные перенапряжения
|
варистор
|
|
ИНТЕРФЕЙСЫ И УПРАВЛЕНИЕ
|
|
Звуковая сигнализация
|
есть
|
|
Клавиши
|
Вкл, Откл, Смена режима
|
|
Индикация
|
светодиодная
|
|
Интерфейсы
|
опционально (USB, RS-232, Ethernet и др.)
|
|
ПОДКЛЮЧЕНИЕ
|
|
Вход
|
сетевой кабель с вилкой
|
|
Выход
|
EURO F-type (1 шт.)
|
|
ЭКСПЛУАТАЦИЯ
|
|
Температура работы, °С
|
+5…+40
|
|
Температура хранения, °С
|
-40…+40
|
|
Охлаждение
|
конвекционное
|
|
Влажность, %
|
0-80
|
|
Высота эксплуатации, м
|
до 3000
|
|
Степень защиты
|
IP20
|
|
Срок службы, лет
|
10
|
|
Гарантия, мес
|
24
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара (ВхШхГ), мм
|
283х285х93
|
|
Габариты упаковки (ВхШхГ), мм
|
330х330х140
|
|
Вес, кг
|
6,5
|
Комплект поставки
|
Штиль SW300SL
|
1 шт.
|
|
Документация
|
1 шт.
|
-
