Штиль SW300L ИБП

Описание Штиль SW300L

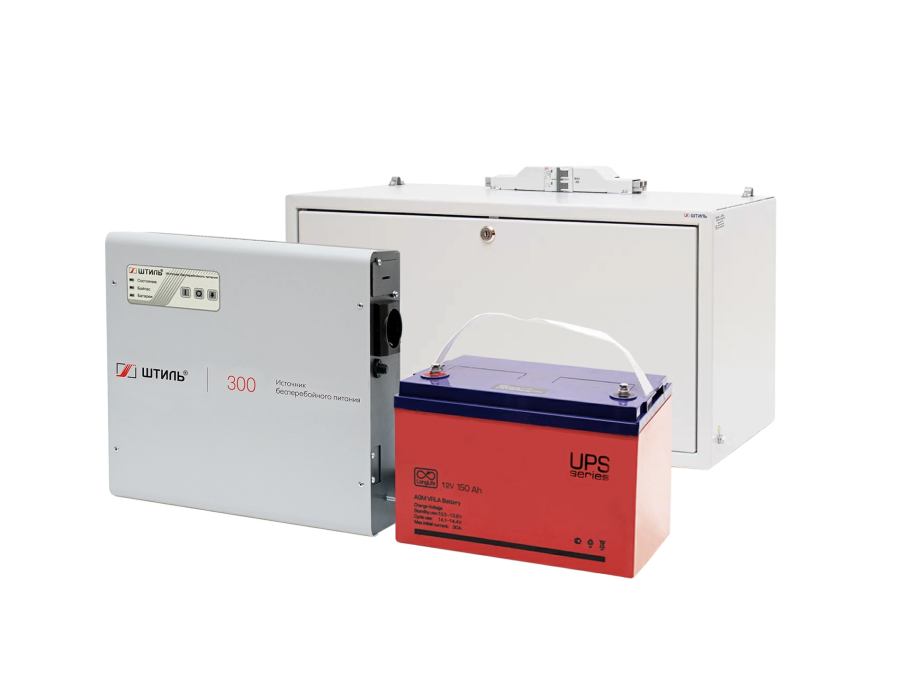

Штиль SW300L с внешним аккумулятором 150 Ач, размещенным в батарейном стеллаже BS-12-2W, обеспечит бесперебойное питание более 6,5 ч (при 80% загрузке) электропотребителей мощностью 300 ВА/225 Вт, например:

• газового котла и циркуляционного насоса;
• персонального компьютера;
• системы очистки воды;
• аудиосистемы;
• телевизора и другой маломощной бытовой нагрузки.

Установка и подключение

SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Батарейный стеллаж размещается на полу.

Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.

ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.

Все компоненты, предназначенные для установки и подключения устройств, входят в комплект поставки.

Панель управления

Контроль работы ИБП осуществляется с помощью светодиодных индикаторов, размещенных на фронтальной панели:

• «Состояние» – возникновение аварий;
• «Байпас» – работа через цепь байпаса/ЭКО-режим;
• «Батарея» – состояние батарей.

Оценка состояния всех трех индикаторов позволяет определить режим работы устройства.

Функциональная клавиша «Смена режима» позволяют выбрать режим работы ИБП: онлайн, байпас или ECO. Также с ее помощью (при 3-секундном удержании) можно выполнить тест работы АБ – 10-секундное принудительное питании нагрузки от батарей.

Заряд батарей

Заряд подключаемого аккумулятора с ёмкостью 150 Ач осуществляется встроенным в ИБП ЗУ с током 6 А.

В SW300L применены современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).

Защита

SW300L имеет электронную защиту от:

• короткого замыкания;
• длительной перегрузки по выходу;
• внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины срабатывания электронной защиты.

Кроме того, устройство обладает:

• защитой от импульсных перенапряжений и сетевых помех;
• аварийной защитой от неполадок в работе (при её включении устройство либо отключает нагрузку, либо бесперебойно переводит её питание на сеть через байпас).

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Батарейный стеллаж BS-12-2W оснащен встроенным автоматом 2Р С32 для защиты аккумуляторных батарей.

Средства мониторинга

В SW300L можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых моделей карт мониторинга со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протокол Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты;
• датчик температуры.

С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров источника питания (например, настройка его выходного напряжения) выполняется только с помощью программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Карты не входят в стандартную комплектацию и приобретаются отдельно.
