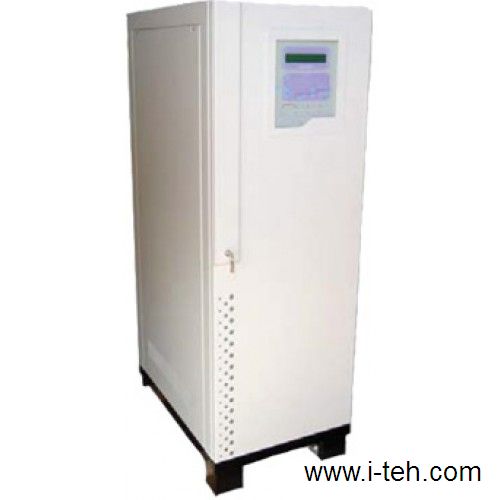

Power-Vision 3F. Источники бесперебойного питания. N-Power. 10 кВА ... 60 кВА
Схема On-Line с двойным преобразованием напряжения и 100% гальванической развязкой вход/выход, включая цепи Bypass. Трехфазные. Единственно возможное решение для защиты нагрузки, требующей не только бесперебойного питания, но и максимальной помехозащищенности. Идеальная защита для вычислительной техники, медицинского и лабороторного оборудования, высокоточных измерительных комплексов.
Источники бесперебойного питания (ИБП / UPS) Power-Vision 3F построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Они отличаются полной гальванической развязкой нагрузки от входных силовых цепей, в том числе и при работе в режиме Bypass.

Основные технические особенности:

Схема On-Line с двойным преобразованием напряжения.
Полная гальваническая развязка между выходом и входом, а также выходом и резервной линией Bypass. Достигается с помощью выходного изолирующего трансформатора специальной конструкции. Повышает защищенность нагрузки от помех по нейтральному проводу и позволяет применять раздельное заземление на входе и выходе.
Возможные варианты исполнения с любым международным стандартом по Uвх. и Uвых. (208 В, 220 В, 380 В, 400 В, 415 В, 460 В, треугольник или звезда).
Высокая перегрузочная способность.
Синусоидальная форма Uвых.
Функция «холодного старта». UPS может быть включен в батарейном режиме работы без подачи Uвх.
Возможность работы в экономичном режиме для уменьшения потребления электроэнергии при параметрах сетевого напряжения близких к идеальным.

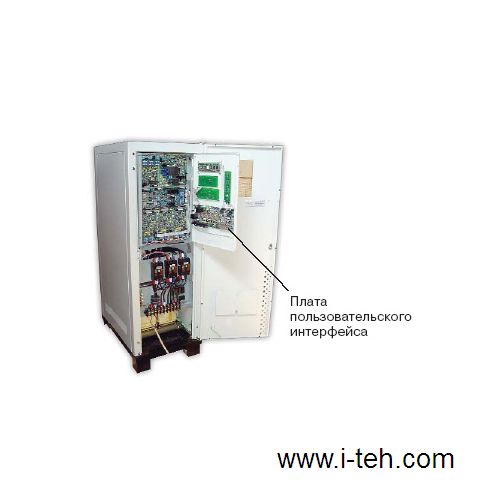

На передней панели ИБП — управляющая клавиатура с ЖК-дисплеем и светодиодными индикаторами.
Возможность параллельной работы для резервирования или масштабирования.

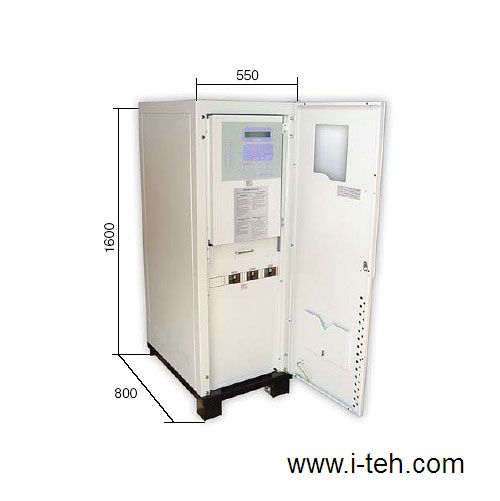

Удачная компоновка UPS: малая площадь занимаемой поверхности (550 мм × 800 мм) позволяет экономить полезное пространство аппаратного помещения.

Технические характеристики Power-Vision 3F
* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS

Модель 10 кВА 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА
Мощность, кВА / кВт 10 / 8 20 / 16 30 / 24 40 / 32 50 / 40 60 / 48
Вход

Номинальное напряжение, В: 220 В Δ, 380 В Δ, 460 В Δ, 208 В Y, 380 В Y, 400 В Y, 415 В Y
Диапазон изменения входного напряжения, В: ±20% (без перехода на батареи)
свыше ±20% (по специальному заказу)
Частота, Гц 50 / 60 ±7%
Выходной коэф. мощности 0.8
Возможные исполнения: Δ — «треугольник»: 3 фазы без нейтрали, заземление Y — «звезда»: 3 фазы, нейтраль, заземление

Выход

Напряжение, В: 220 В Δ, 380 В Δ, 460 В Δ, 208 В Y, 380 В Y, 400 В Y, 415 В Y
Точность стабилизации ±1%
Частота, Гц: 50 / 60 ±0.1%
Пределы измен. частоты, Гц 45 … 55 / 55 … 65
Форма вых. напряжения: Синусоида
Коэффициент гармонических искажений: Менее 2% (при линейной нагрузке)

Батареи

Тип батарей: Свинцово-кислотные необслуживаемые
Число элементов: 29 × 12 В = 348 В
Диапазон напряжений, В: 295 … 410
Максимальный ток заряда, А: 5 10 15 20 25 30

Защита

Перегрузочная способность: до 110% — постоянно, 110–125% — 15 мин 125–150% — 10 мин, свыше 150% — 60 с
От короткого замыкания: Выпрямитель, инвертор, линия Bypass
Гальваническая развязка: Между входом и выходом, между входом Bypass и выходом
Дополнительная защита: От электромагнитных помех; грозозащита; от перенапряжения
