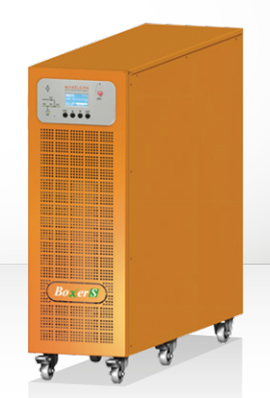

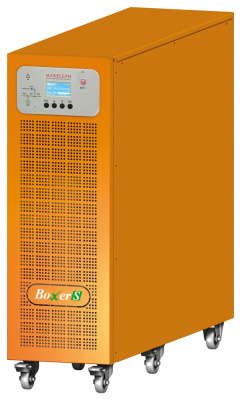

Описание MAKELSAN Boxer Series BXS3320
MAKELSAN Boxer Series BXS3320 Источник бесперебойного питания трехфазный, переменного тока, изготовлен по технологии двойного преобразования напряжения (онлайн) обеспечивает абсолютную защиту. Максимально подключаемая мощность 18кВт. Время переключения на батареи отсутствует, что обуславливает отсутствие всех переходных процессов при переходе на работу батарейного режима и обратно. На выходе чистый синусоидальный сигнал. Исполнение: напольный. Стандартный модуль без АКБ. Размещаются внутренние аккумуляторы свинцово кислотные стационарные необслуживаемые AGM типа стандартный модуль без АКБ на минимальное время автономии. Внешние подключать нельзя! Шина постоянного тока 480В. Для работы источника требуется подсоединение 40 штук АКБ. Имеется защита от перегрузки и короткого замыкания. Есть стабилизация и фильтрации напряжения. Источник бесперебойного питания даёт максимальную защиту подсоединяемой нагрузки от нестабильной формы входящего сигнала, повышенного или пониженного напряжение, помех и искажения сети, импульсов, кратковременных провалов или скачков. Автоматическое зарядное устройство с функцией самотестирования гарантирует продолжительный срок службы системы. Информативный ЖК экран показывает функционирование инвертора, байпаса, батарей, вольтаж, частоту, неисправность.
Особенности MAKELSAN Boxer Series BXS3320
- Фильтрация сетевого напряжения от помех и спонтанных выбросов.
- Помехи, генерируемые нагрузкой, блокируются и не пропускаются обратно в сеть.
- Чистое синусоидальное электропитание, стабилизированное по частоте, форме и величине напряжения, как при работе от сети, так и от аккумулятора.
- Переключение на питание от АКБ происходит мгновенно, отсутствуют любые переходные процессы.
- Непрерывность фазы.
- Возможность наращивания ёмкости аккумуляторной батареи и ее автоматическая загрузка.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Полная мощность
|
20 кВА
|
|
Активная мощность
|
18 кВт
|
|
Фазы на входе
|
3 фазы
|
|
Фазы на выходе
|
3 фазы
|
|
Форм-фактор
|
напольный
|
|
Модель
|
Makelsan BXS3320-60
|
|
ВХОД
|
|
Номинальный диапазон входного напряжения
|
208 ~ 478 В
|
|
Диапазон входной частоты
|
50 Гц (45~55 Гц) / 60 Гц (54~66 Гц)
|
|
Входной коэффициент мощности
|
0.99 cos φ
|
|
Коэффициент нелинейных искажений на входе
|
3% (100% нелинейная нагрузка)
|
|
ВЫХОД
|
|
Номинальное выходное напряжение
|
380/400/415 В
|
|
Точность выходного напряжения
|
± 1 %
|
|
Топология и форма выходного напряжения
|
Двойное преобразование (On-Line)
|
|
Форма выходного напряжения
|
Чистый синус
|
|
Выходная частота
|
50, 60 ± 0.1 Гц
|
|
Выходной коэффициент мощности
|
0.9 cos φ
|
|
Коэффициент пиковой нагрузки (крест-фактор)
|
3:1
|
|
Перегрузочная способность
|
110% - 60 мин., 125% - 10 мин., 150% - 1 мин.
|
|
КПД в режиме работы от электросети
|
94,5 %
|
|
Фильтрация
|
Встроенный фильтр
|
|
Наличие байпас
|
да
|
|
АККУМУЛЯТОРЫ
|
|
Наличие встроенных аккумуляторов
|
нет
|
|
Напряжение цепи постоянного тока
|
240 В
|
|
Время перезаряда
|
8 часов
|
|
Ток заряда
|
5 А
|
|
Защита батарей
|
Защита от переразряда, перенапряжения, короткого замыкания
|
|
ИНТЕРФЕЙСЫ И КОММУНИКАЦИИ
|
|
Интерфейсные порты
|
USB, RS232, RS485, параллельный порт, сухой контакт, интеллектуальный порт, карта SNMP (дополнительно), релейная карта (дополнительно)
|
|
Внутренний слот для карты управления
|
Слоты мини для карт SNMP или "сухие" контакты
|
|
Аварийное отключение (EPO)
|
да
|
|
РАБОЧИЕ УСЛОВИЯ
|
|
Температура эксплуатации
|
0 ~ 40 °C
|
|
Относительная влажность при эксплуатации
|
0-90%
|
|
Высота над уровнем моря
|
0 ~ 1500 метров
|
|
Температура хранения
|
-25 ~ +55 °C
|
|
Класс защиты
|
IP20
|
|
Уровень шума
|
менее 50 дБ
|
|
ГАБАРИТЫ И ВЕС
|
|
Габаритные размеры ИБП
|
342 х 856 х 827 мм
|
Комплект поставки
|
MAKELSAN Boxer Series BXS3320
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
MAKELSAN
-
Под заказ:
да
-
