Bastion SKAT-V.8 Источник бесперебойного питания

Описание Bastion SKAT-V.8

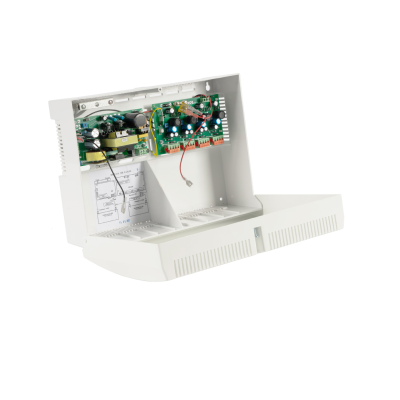

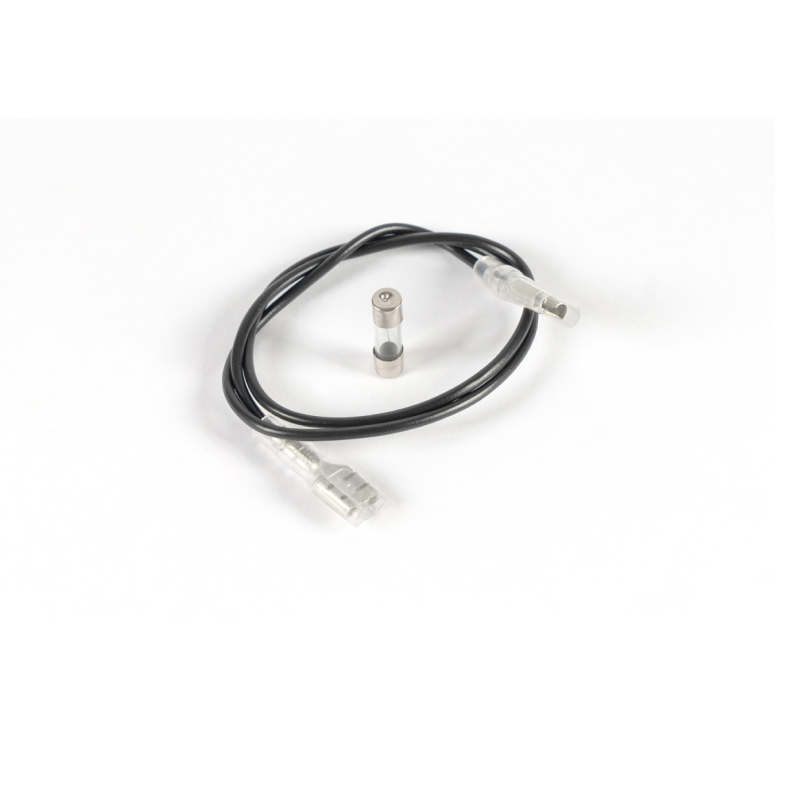

Bastion SKAT-V.8 Восьмиканальный резервированный источник вторичного питания оборудован восемью выходами. Ток нагрузки — не более 0.5 А для восьми каналов или не более 1 А для четырех каналов. В корпусе Bastion SKAT-V.8 предусмотрено место для двух герметичных свинцово-кислотных батарей с напряжением 12 В и емкостью 7 А·ч ~ 12 А·ч (в комплект не включены). Суммарное номинальное напряжение АКБ — 24 В, после зарядки — 27 В. Источник питания укомплектован платой преобразователя напряжения PN-V.8, входным предохранителем (6.3 А), аккумуляторным предохранителем (5 А), клеммами подключения сети, выходов и АКБ, индикаторами сетевого питания и напряжения на преобразователях выходов. Потребляемая мощность без нагрузки — до 20 ВА. Рабочие температуры — –10 ºС… +40 ºС. Размер — 315×220×123 мм, вес — 2.6 кг. В комплект входит плавкая вставка ВПТ6 6.3А 250 В и аккумуляторная перемычка.

Особенности Bastion SKAT-V.8

• питание нагрузки стабилизированным напряжением (п.2 таблицы) при наличии напряжения в электрической сети и в режиме резерва;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, см. п.6 таблицы;
• автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п.1 таблицы) или при отключении электрической сети;
• защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путём пережигания плавкого предохранителя;
• защита батареи от глубокого разряда;
• индикация наличия напряжения сети и выходного напряжения посредством светодиодных индикаторов «Сеть» и «Выход» соответственно;
• электронная защита выходов от перегрузки по току, в т.ч. короткого замыкания с восстановлением нормального режима работы после устранения перегрузки;
• фильтрация помех для устранения взаимного влияния нагрузок;
• возможность плавной регулировки напряжения каждой пары выходов, см. п.2 таблицы.

Технические характеристики

* Заводская установка. При номинальном токе нагрузки выходное напряжение уменьшается на 0,2-0,3 В.
** Допускается увеличение тока нагрузки каждого выхода до 1 А, при этом суммарный ток пары выходов не должен превышать 1 А.

Комплект поставки
