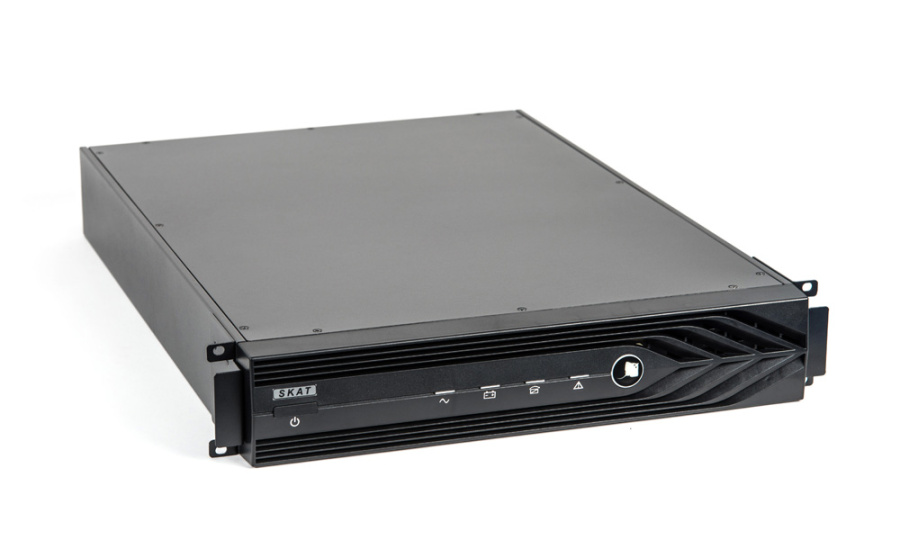

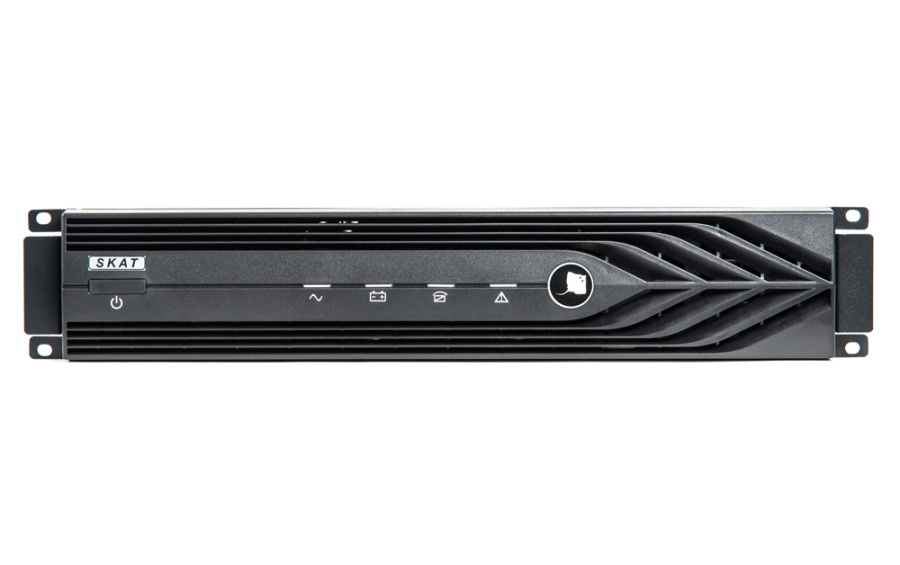

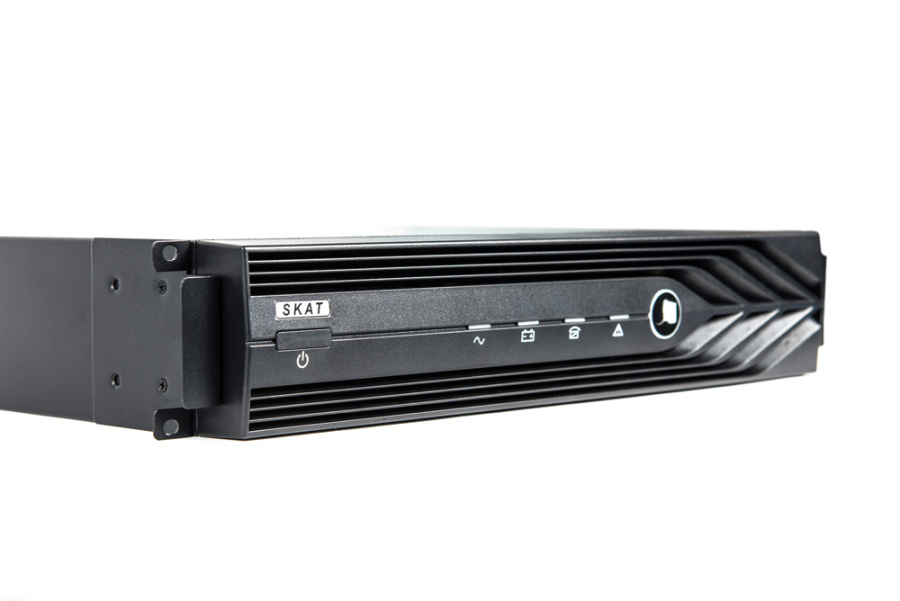

Бастион SKAT-UPS 10000 RACK источник бесперебойного питания

Описание Бастион SKAT-UPS 10000 RACK

Бастион SKAT-UPS 10000 RACK предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети. Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот. Возможность подключения SNMP-модуля CX-504. Обеспечить бесперебойную работу систем безопасности на особо важных объектах — одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 10000 RACK. Его основными преимуществами перед обычными источниками питания являются высокая мощность (до 10 000 ВА) и возможность обеспечить длительный резерв системы — зависит исключительно от ёмкости АКБ.

Особенности Бастион SKAT-UPS 10000 RACK

• стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
• качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 10 кВА;
• многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
• подавление импульсов высоковольтных и высокочастотных помех;
• стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
• технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
• правильная синусоидальная форма выходного напряжения;
• высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
• повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
• возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
• светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
• длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы - около 2 часов (при использовании батареи из 16 АКБ ёмкостью 80 Ач);
• возможность горячей замены АКБ.

ТАБЛИЦА ПРИМЕРНОГО ВРЕМЕНИ РЕЗЕРВА, ЧАС

Ёмкость АКБ, Ач	Нагрузка, ВА
	3000	5000	7000	10000
16х40	1 ч 15 мин	30 мин	20 мин	15 мин
16х65	2 ч 15 мин	1 ч	40 мин	20 мин
16х100	4 ч 30 мин	2 ч	1 ч	40 мин
16х120	5 ч 30 мин	2 ч 30 мин	1 ч 30 мин	1 ч
16х150	7 ч	4 ч	2 ч	1 ч 30 мин
16х200	9 ч	5 ч 30 мин	3 ч 30 мин	2 ч
16х250	12 ч	7 ч	5 ч	2 ч 30 мин

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Номинальное входное напряжение (Uном), В				220
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В				120…276
Номинальная частота входного напряжения (авто-определение), Гц				50 / 60
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц				45±0,5…55±0,5 / 54±0,5…66±0,5
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном				-45%; +25%
Входной коэффициент мощности, не менее				0,99
Номинальная выходная мощность			Полная, ВА	10 000*
			Активная, Вт	9000*
Номинальное выходное напряжение, В				220
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %				±1%
Частота выходного напряжения, режим «РЕЗЕРВ» (питание от АКБ), Гц				50/60±0,1%
Скорость синхронизации частоты, Гц/с				1
Выходной коэффициент мощности, не менее				0,99
Форма выходного напряжения				синусоидальная
Коэффициент нелинейных искажений выходного напряжения (КИ),%, не более			линейная нагрузка	2
			нелинейная нагрузка	5
КПД при номинальной нагрузке, не менее, %		режим «ОСНОВНОЙ»		93
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)				3:1
Перегрузочные способности			>105% — ≤ 110%	через 1 час
			>110% — ≤125%	через 10 мин
			>125% — ≤150%	через 1 мин
			>150%	200 мс
Время переключения из режима «ОСНОВНОЙ»	в режим «БАЙПАС», мс, не более			0
	в режим «РЕЗЕРВ», мс, не более			0
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА				10500
Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более				480
Тип АКБ: герметичные клапанно-регулируемые свинцово-кислотные необслуживаемые (VRLA), номинальным напряжением 12 В
Ёмкость АКБ, А*ч				80**
Количество АКБ, шт.				16
Ток заряда АКБ, А, не более				10
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В				172
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В				168
Акустический шум на расстоянии 1 м, дБ, не более				55
Диапазон рабочих температур, °С				0…+40
Относительная влажность воздуха (без конденсации), %, не более				95
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254-2015				IP20
Габаритные размеры ШхГхВ, не более, мм			без упаковки и кронштейнов	440х672х87(2U)
			в упаковке	615х770х220
Масса, НЕТТО (БРУТТО), кг, не более				17,4 (20,8)
Гарантия				60 мес.

Комплект поставки

Источник	1 шт.
Кабель USB	1 шт.

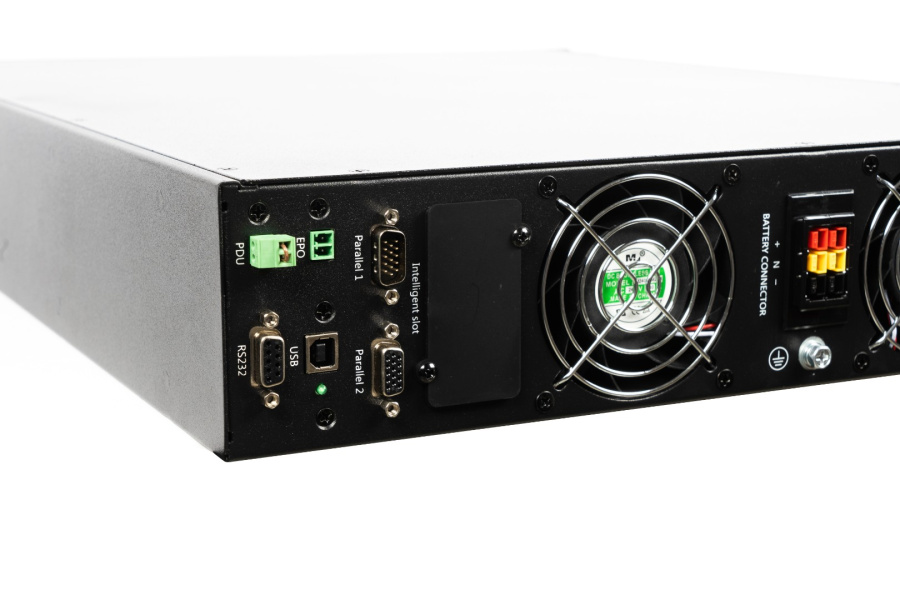

Кабель RS-232	2 шт.
Разъем для подключения контакта EPO	1 шт.
Кабельный ввод	2 шт.
Перемычки АКБ в комплекте	1 шт.
Пыльник АКБ (при поставке вне состава комплекса)	32 шт.

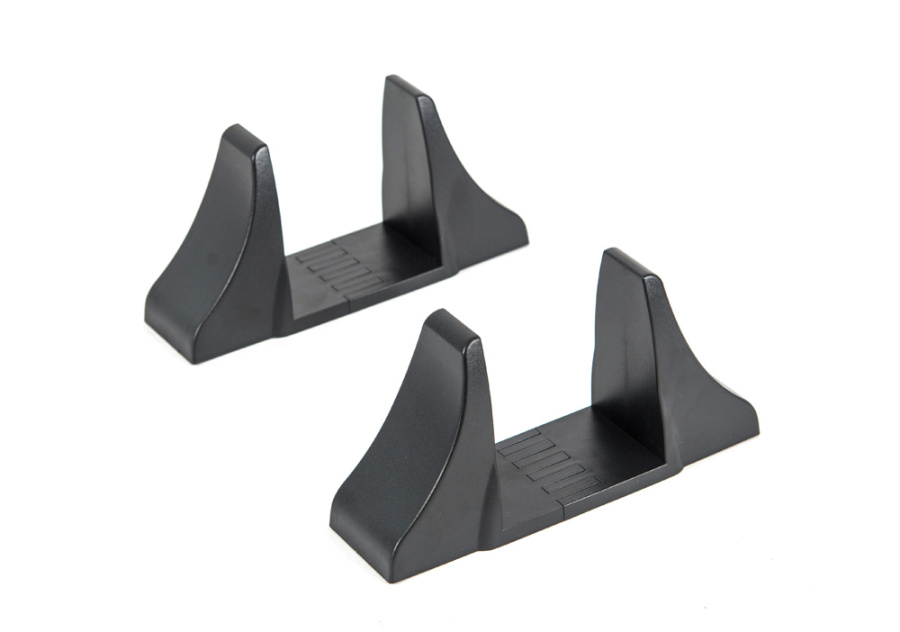

Пластиковые основы в комплекте (при поставке вне состава комплекса)	1 шт.
Карта установки ПО	1 шт.
Наконечник трубчатый	6 шт.
Комплект крепежа FPFC (2919)	1 шт.
Документация	1 шт.
