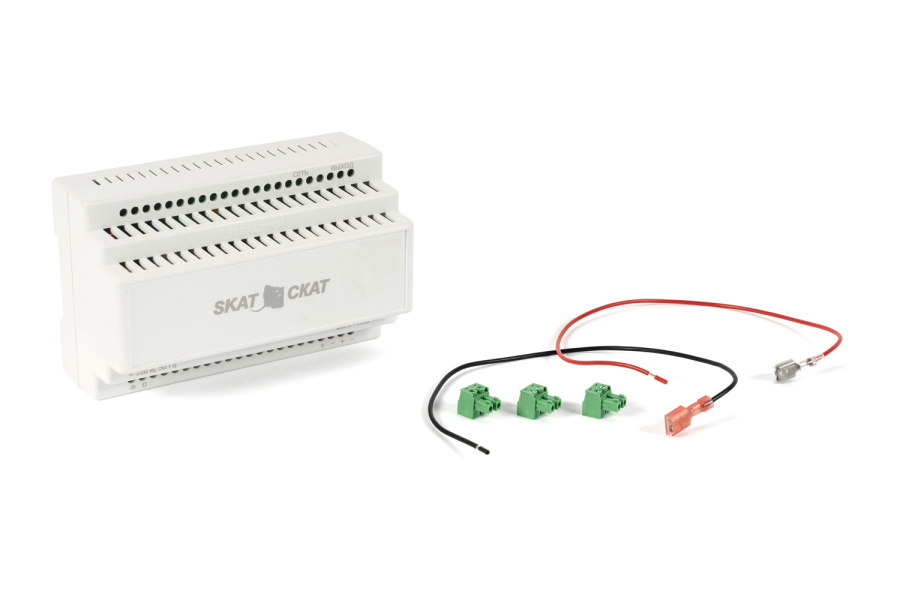

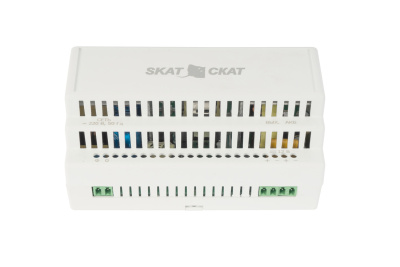

Бастион SKAT-12-8.0 DIN Источник питания предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В. Область применения: питание систем охранно-пожарной сигнализации, контроля и управления доступом, видеонаблюдения, устройств автоматики, домофонов, телекоммуникационного оборудования и др.

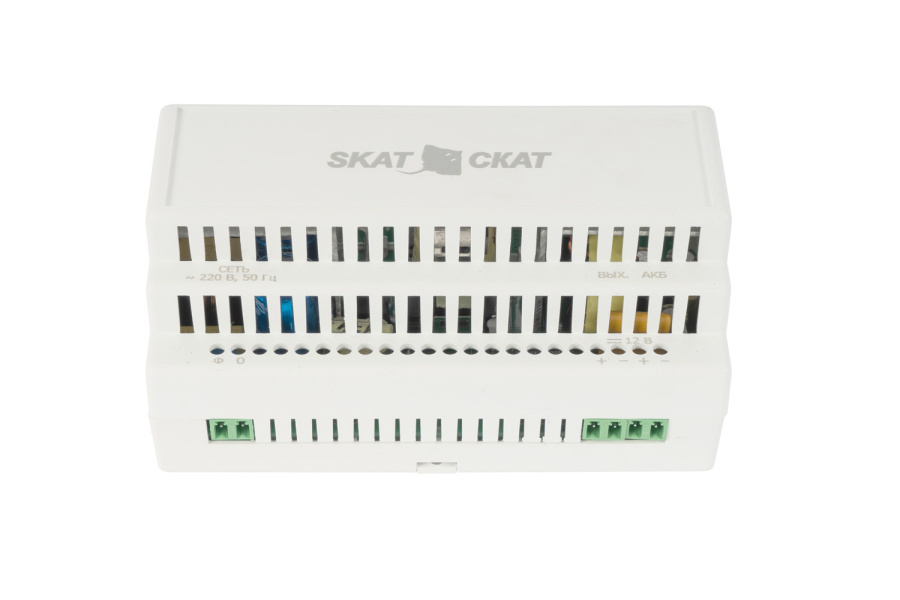

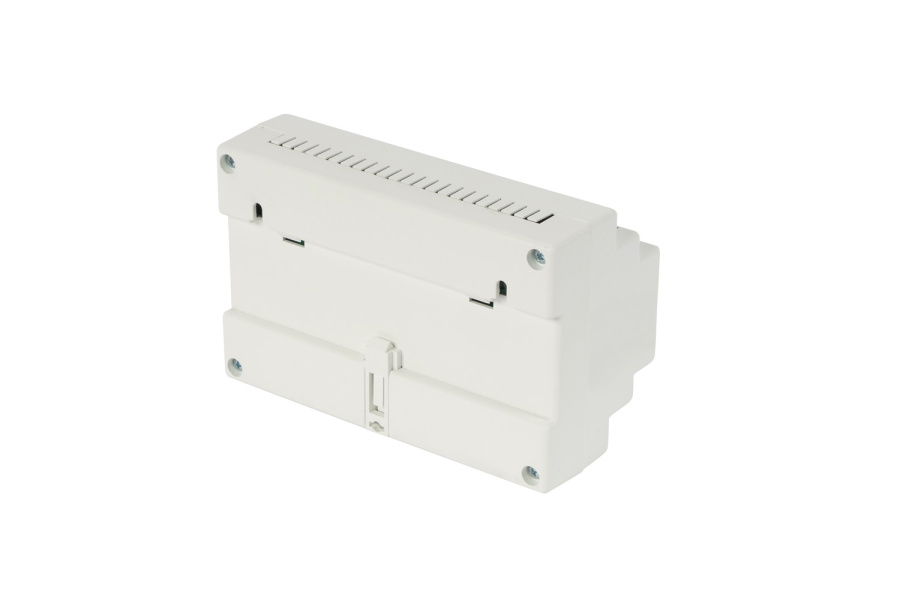

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.

Особенности Бастион SKAT-12-8.0 DIN

питание нагрузки постоянным стабилизированным напряжением (см. технические характеристики), в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (при отсутствии сетевого напряжения от внешней аккумуляторной батареи);
оптимальный заряд внешней аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при отключении электрической сети;
резервное питание нагрузки постоянным напряжением (см. технические характеристики);
защита АКБ при коротком замыкании в нагрузке самовосстанавливающимся предохранителем;
защита от переполюсовки АКБ;
индикация наличия сетевого напряжения зелёным светодиодным индикатором «220 В»;
индикация наличия выходного напряжения красным светодиодным индикатором «12 В».

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В	187…250
Выходное напряжение постоянного тока, В - при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»	13,2…13,8
Выходное напряжение постоянного тока, В - при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»	10,5…13,8
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при наличии внешней АКБ), А	7.5
Максимальный ток нагрузки в режиме «РЕЗЕРВ» (при наличии внешней АКБ), А	8,0
Ток заряда АКБ, А	8,0–Iнагр.*
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более	75
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В	10,0…11,2
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не боле	100
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не боле	6
Рекомендуемая емкость АКБ, Ач	17—26**
Количество АКБ, шт.	1***
Сечение провода, зажимаемого в клеммах колодок, мм2	1.5
Диапазон рабочих температур, °С	-10…+40
Относительная влажность воздуха при 25 °С, %, не более	80
Степень защиты оболочкой по ГОСТ 14254	IP20
Габаритные размеры ШхГхВ, не более, мм - без упаковки	139х89х66
Габаритные размеры ШхГхВ, не более, мм - в упаковке	152х105х71
Масса нетто (брутто), кг	0,36 (0,43)
Гарантия	36 мес.
