Описание ИМПУЛЬС КОНТУР 3310

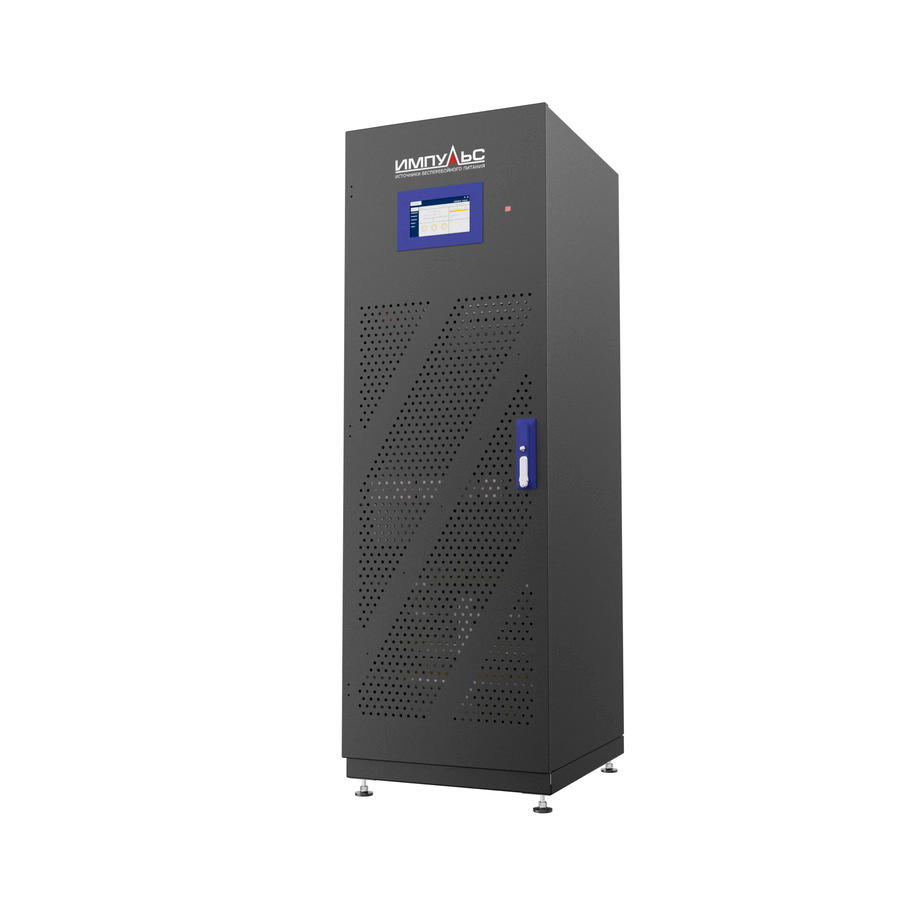

ИМПУЛЬС КОНТУР 3310 ИБП мощностью 10 кВА построен по технологии Он-Лайн (двойное преобразование) и предназначен для обеспечения максимальной защиты критичных потребителей электроэнергии от всех основных типов сбоев электропитания. Отличительной особенностью является верхний выдув, что значительно экономит полезное пространство.
Особенности ИМПУЛЬС КОНТУР 3310
- Технология IGBT выпрямителя и инвертора.
- Мгновенное переключение в режим АКБ.
- Внешние интерфейсы: RS232, EPO, RS485, USB, Смарт-слот, Сухие контакты, Ethernet
- «Холодный старт» (Запуск от АКБ)
- Возможность рекуперации энергии обратно в питающую сеть.
- Благодаря вертикальному выдуву и эргономичному корпусу занимает меньше места.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Серия ИБП
|
КОНТУР
|
|
Модель
|
КОНТУР 3310
|
|
Тип ИБП
|
on-line
|
|
Номинальная мощность
|
10 кВА / 9 кВт
|
|
Выходной коэффициент мощности
|
0.9
|
|
КПД
|
От сети — 92%; ECO режим — 97%; режим АКБ — 92%
|
|
ВХОД
|
|
Число фаз (вход)
|
3
|
|
Входное напряжение
|
~380/400/415 В (линейное) / ~220/230/240 В (фазное)
|
|
Диапазон входного напряжения
|
~323–472 В (линейное)
|
|
Входная частота
|
45–66 Гц
|
|
Диапазон входной частоты
|
45–66 Гц
|
|
Входной коэффициент мощности
|
≥ 0.98
|
|
Искажение входного тока
|
<6%
|
|
ВЫХОД
|
|
Число фаз (выход)
|
3
|
|
Выходное напряжение
|
~380/400/415 В (линейное) / ~220/230/240 В (фазное)
|
|
Выходная частота
|
50/60 Гц (нормальный режим ±3; режим АКБ ±0.1%)
|
|
Искажение (линейная нагрузка)
|
≤1%
|
|
Искажение (нелинейная нагрузка)
|
≤5%
|
|
Форма выходного сигнала
|
Чистая синусоида
|
|
Cтабильность напряжения
|
± 1%
|
|
Перегрузочная способность инвертора
|
<110% — 60 мин; 111–125% — 10 мин; 126–150% — 1 мин; >150% — 200 мс
|
|
Время переключения
|
0 мс (сеть→АКБ), ≤1 мс (байпас)
|
|
АККУМУЛЯТОР
|
|
Тип подключаемых АКБ
|
12 В / 9 Ач × 62
|
|
Количество АКБ
|
62
|
|
Общее количество батарей
|
62
|
|
Емкость встроенных АКБ
|
9 Ач
|
|
Зарядный ток
|
5 А
|
|
Время зарядки
|
8 ч
|
|
Время работы при 100% нагрузке
|
20 мин
|
|
ИНДИКАЦИЯ И ИНТЕРФЕЙСЫ
|
|
Светодиодные индикаторы
|
1
|
|
Интерфейс USB
|
есть
|
|
RS232
|
есть
|
|
EPO
|
есть
|
|
Тип выходных разъемов
|
RS232, EPO, RS485, USB, Smart Slot, Сухие контакты, Ethernet
|
|
ЗАЩИТА И ОСОБЕННОСТИ
|
|
Совместная работа с генератором
|
да
|
|
Защита от короткого замыкания
|
да
|
|
Защита от перегрузки
|
да
|
|
Холодный старт
|
—
|
|
Влажность
|
0–95% при 0…+40°C (без конденсации)
|
|
Рабочие температуры
|
0…+40°C / -40…+70°C
|
|
Уровень шума
|
<72 дБА (100% нагрузки) / <69 дБА (45% нагрузки)
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты (Ш × Г × В)
|
532 × 629 × 1645 мм
|
Комплект поставки
|
ИМПУЛЬС КОНТУР 3310
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
ИМПУЛЬС
-
Под заказ:
да
-
