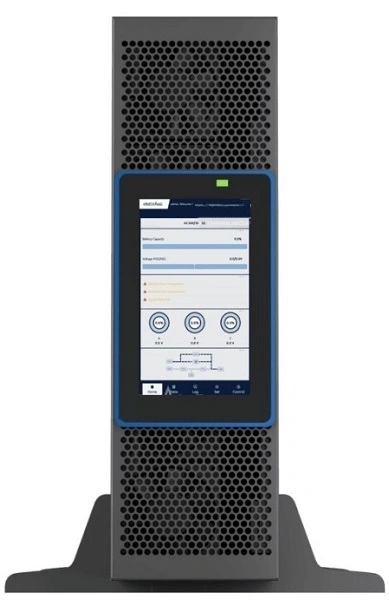

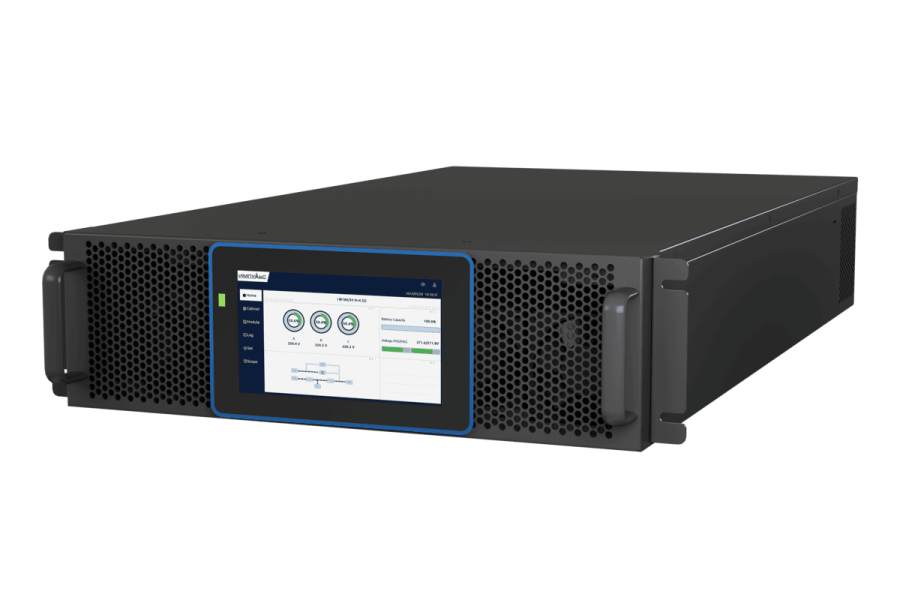

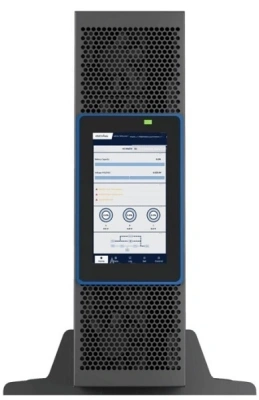

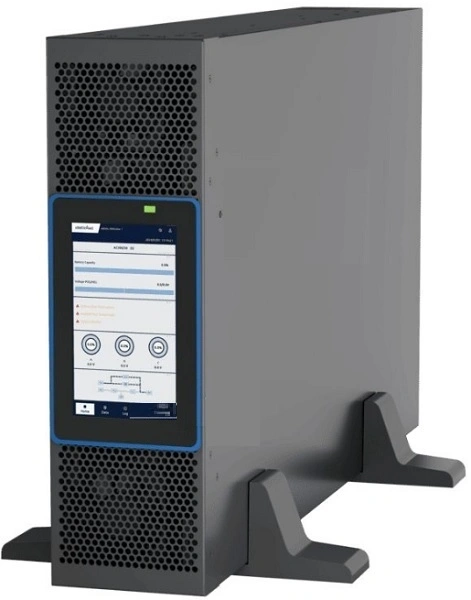

Описание ИМПУЛЬС ФОРВАРД 3320 FV20331
ИМПУЛЬС ФОРВАРД 3320 FV20331 ИБП двойного преобразования с технологией полного DSP контроля. Благодаря гибкой конфигурации устройства – возможность настройки ИБП для работы в сетях с фазностью 3/3, 3/1, 1/3, 1/1 и компактному дизайну, данная серия ИБП является идеальным выбором для обеспечения качественным бесперебойным электропитанием современного серверного оборудования. Моноблочные ИБП серии мощностью 10-40 кВ выполнены по технологии двойного преобразования. Стоечные источники бесперебойного питания объединяют в себе современные трехуровневые технологии выпрямителей IGBT (биполярных транзисторов с изолированным затвором) с управляющей логикой DSP (цифровых сигнальных процессоров). Обладая высоким коэффициентом входной мощности, низким показателем THDi (суммарное значение коэффициента нелинейных искажений) и высокой эффективностью системы, данные устройства могут работать с любыми типами нагрузок.
Особенности ИМПУЛЬС ФОРВАРД 3320 FV20331
- технология двойного преобразования напряжения обеспечивает полную защиту оборудования
- высокая энергетическая эффективность. КПД в онлайн режиме 96%
- многоуровневое резервирование мощности ИБП (N+1, N+X) для максимальной защиты критически важных нагрузок и приложений
- инвертор третьего поколения с высоким КПД
- порты коммуникации: RS-232, USB, RS-485, сухие контакты
- конфигурации 3:3, 3:1, 1:1
- журнал событий с регистрацией данных
- сервисный механический байпас
- возможность работы в связке с генератором с различными сценариями работы ИБП
- интеллектуальное управление зарядом АКБ с функцией обслуживания АКБ
- информативный 7 дюймовый ЖК-дисплей с дружественным интерфейсом для контроля и настройки параметров работы ИБП (с функциями IoT)
Технические характеристики ИБП ИМПУЛЬС ФОРВАРД 3320
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
ИМПУЛЬС
|
|
Модель
|
ФОРВАРД 3320
|
|
Артикул
|
FV20331
|
|
Тип ИБП
|
Универсальный, on-line
|
|
Полная мощность
|
20 кВА
|
|
Активная мощность
|
20 кВт
|
|
PF
|
1
|
|
Страна производства
|
Китай
|
|
Гарантия
|
24 мес.
|
|
Установка в стойку 19”
|
да
|
|
ВХОД
|
|
Число фаз (вход)
|
3
|
|
Номинальное входное напряжение
|
~380/400/415 В (линейное) / ~220/230/240 В (фазное)
|
|
Диапазон входного напряжения
|
~228 - 478 В
|
|
Диапазон напряжения байпаса
|
Верхний: +25% ÷ +10% (по умолчанию +15%), Нижний: -40% ÷ -10% (по умолчанию -20%)
|
|
Номинальная частота
|
50/60 Гц
|
|
Допустимый диапазон частоты
|
40–70 Гц
|
|
Входной коэффициент мощности
|
0.99
|
|
ВЫХОД
|
|
Число фаз (выход)
|
3
|
|
Номинальное выходное напряжение
|
~380/400/415 В
|
|
Точность стабилизации выходного напряжения
|
±1%
|
|
Форма выходного напряжения
|
Чистая синусоида
|
|
Выходной коэффициент мощности
|
1
|
|
Номинальная выходная частота
|
50/60 Гц
|
|
Точность стабилизации частоты
|
±0.1%
|
|
Коэффициент нелинейных искажений
|
≤1% (линейная нагрузка), ≤5% (нелинейная нагрузка)
|
|
Перегрузочная способность
|
<110% — переход на байпас/отключение 60 мин, 111–125% — 10 мин, 126–150% — 1 мин, >150% — 200 мс
|
|
КПД
|
≈96%
|
|
АККУМУЛЯТОР И ЗАРЯД
|
|
Встроенные АКБ
|
да
|
|
Поддержка внешних АКБ
|
да
|
|
Тип АКБ
|
Свинцово-кислотные
|
|
Номинальное напряжение АКБ
|
±192/204/216/228/240/252/264 В (по умолчанию ±240 В)
|
|
Количество внешних АКБ
|
40 шт. (12В)
|
|
Холодный старт
|
да
|
|
Срок службы АКБ
|
5–15 лет
|
|
ПАНЕЛЬ УПРАВЛЕНИЯ И ИНТЕРФЕЙСЫ
|
|
ЖК-дисплей
|
да
|
|
RS-232
|
да
|
|
RS-485
|
да
|
|
Ethernet
|
нет
|
|
«Сухие» контакты
|
опционально
|
|
ПОДКЛЮЧЕНИЕ
|
|
Входная сеть
|
Клеммы
|
|
Нагрузка (выходные разъемы)
|
Клеммы
|
|
Завод кабелей
|
сзади
|
|
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
|
Диапазон рабочей температуры
|
0–40 °C
|
|
Диапазон температуры хранения
|
-40–+70 °C
|
|
Влажность
|
0–95% (без конденсации)
|
|
Степень защиты
|
IP20
|
|
Уровень шума
|
<65 дБА
|
|
ОПЦИИ
|
|
Батарейные емкости
|
опция
|
|
Мониторинг
|
Смарт-слот (опционально SNMP/сухие контакты), карта параллельной работы (опционально)
|
|
Байпасы
|
опционально
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты (Ш×Г×В)
|
440 × 936 × 130 мм (3U)
|
|
Вес
|
28 кг
|
Комплект поставки
|
ИМПУЛЬС ФОРВАРД 3320 FV20331
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
ИМПУЛЬС
-
Под заказ:
да
-
