Описание Bastion SKAT-UPS 3000 RACK исп. P

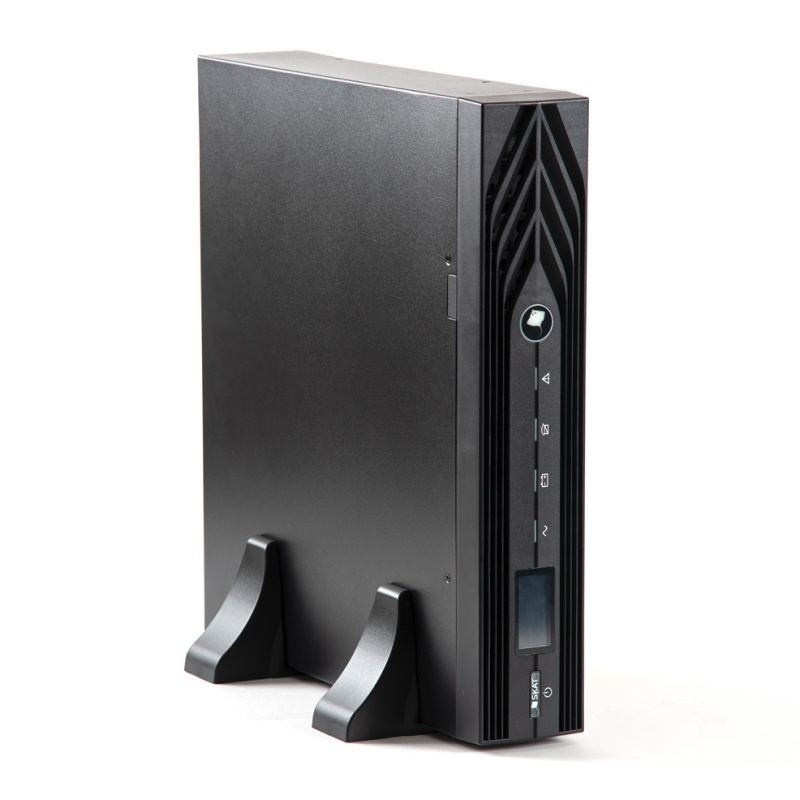

Bastion SKAT-UPS 3000 RACK исп. P 220 В, 3000 ВА (2700 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое кол-во АКБ для работы – 6 шт. (72 В) ёмкостью 40...120 Ач. Ток заряда АКБ – 6 А. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модуля DL 801. Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
Обеспечить бесперебойную работу систем безопасности на особо важных объектах одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д.
Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания Bastion SKAT-UPS 3000 RACK исп. P. Основные преимущества перед обычными источниками питания — высокая мощность: до 3000 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.
Bastion SKAT-UPS 3000 RACK исп. P предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.
Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 3000 RACK.
Возможность подключения внешних батарейных блоков SKAT BC 72/9 RACK.
Возможность подключения SNMP-модуля DL-801.
Особенности Bastion SKAT-UPS 3000 RACK исп. P
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 3000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;

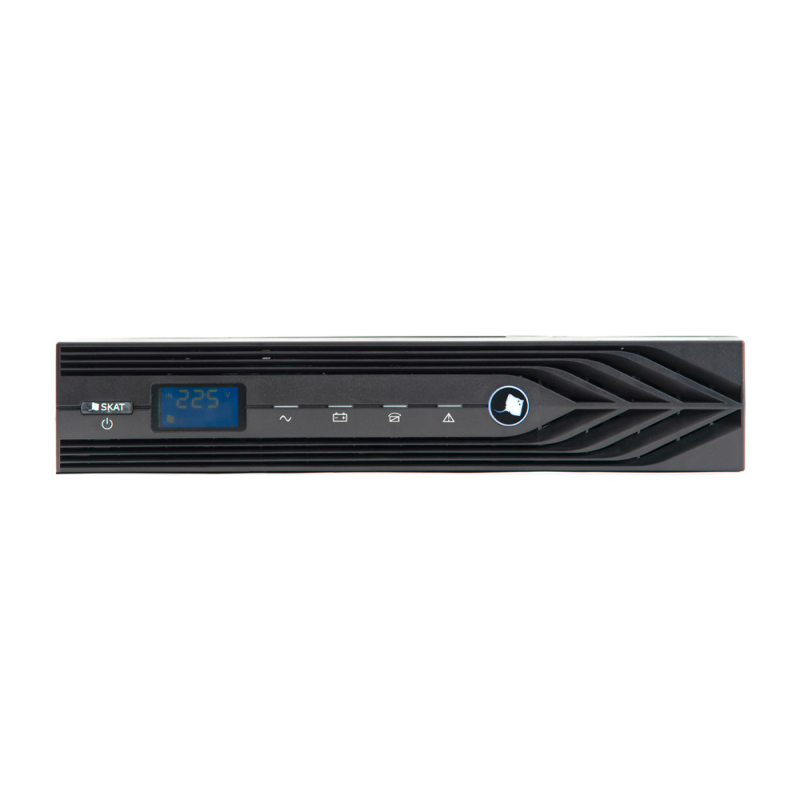

- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ.
Таблица примерного времени резерва
|
Ёмкость АКБ, Ач
|
Нагрузка, ВА
|
|
500
|
1000
|
1500
|
2000
|
2500
|
3000
|
|
6х40
|
4 ч 20 мин
|
2 ч
|
1 ч 20 мин
|
1 ч
|
40 мин
|
30 мин
|
|
6х65
|
7 ч
|
3 ч 30 мин
|
2 ч 20 мин
|
1 ч 40 мин
|
1 ч 20 мин
|
1 ч
|
|
6х100
|
10 ч 40 мин
|
5 ч 20 мин
|
3 ч 30 мин
|
2 ч 40 мин
|
2 ч
|
1 ч 40 мин
|
|
6х120
|
12 ч 40 мин
|
6 ч 20 мин
|
4 ч 20 мин
|
3 ч
|
2 ч 30 мин
|
2 ч
|
|
6х150
|
16 ч
|
8 ч
|
5 ч 20 мин
|
4 ч
|
3 ч 10 мин
|
2 ч 40 мин
|
|
6х200
|
21 ч 30 мин
|
10 ч 40 мин
|
7 ч
|
5 ч 20 мин
|
4 ч 20 мин
|
3 ч 30 мин
|
Примечание: ориентировочное время резерва указано при следующих условиях:
- АКБ полностью заряжена;
- температура АКБ — +25 °С;
- фактическая ёмкость АКБ соответствует номиналу, указанному на АКБ.
Время работы в значительной степени может отличаться от полученных значений в зависимости от типа производителя АКБ, а также остаточной ёмкости АКБ.
Технические характеристики
|
Общие
|
|
Номинальное входное напряжение (Uном), В
|
220
|
|
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В
|
160…290
|
|
Номинальная частота входного напряжения (авто-определение), Гц
|
50 / 60
|
|
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц
|
45…55 / 55…65
|
|
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном
|
-45%; +25%
|
|
Входной коэффициент мощности, не менее
|
0,98
|
|
Номинальная выходная мощность
|
Полная, ВА
|
3000*
|
|
Активная, Вт
|
2700*
|
|
Номинальное выходное напряжение, В
|
220
|
|
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %
|
±3%
|
|
Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц
|
50±0,2% или 60±0,2%
|
|
Выходной коэффициент мощности, не менее
|
0,9
|
|
Номинальный ток нагрузки, А
|
12
|
|
Максимальный входной ток, А
|
16,0
|
|
Форма выходного напряжения
|
синусоидальная
|
|
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более
|
линейная нагрузка
|
3
|
|
нелинейная нагрузка
|
5
|
|
КПД при номинальной нагрузке, не менее, %
|
режим «ОСНОВНОЙ»
|
90
|
|
режим «РЕЗЕРВ»
|
85
|
|
режим «БАЙПАС»
|
94
|
|
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)
|
3:1
|
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)
|
< 108%
|
длительно, без перехода в режим «БАЙПАС»
|
|
108±5% — 150±5%
|
через 30 с
|
|
150±5% — 200±5%
|
через 0,3 с
|
|
> 200±5%
|
через 0,02 с
|
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1)
|
< 103%
|
длительно, без отключения не критичной нагрузки
|
|
103±5% — 150±5%
|
через 30 с
|
|
150±5% — 200±5%
|
через 0,3 с
|
|
> 200±5%
|
через 0,02 с
|
|
Время переключения из режима «ОСНОВНОЙ»
|
в режим «БАЙПАС», мс, не более
|
10
|
|
в режим «ECO», мс, не более
|
10
|
|
в режим «РЕЗЕРВ», мс
|
0
|
|
Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс
|
10
|
|
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА
|
3300
|
|
Мощность, потребляемая изделием от сети без нагрузки и при полностью заряженной АКБ, ВА, не более
|
100
|
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12В
|
|
Рекомендуемая ёмкость АКБ, Ач
|
40-120**
|
|
Количество АКБ, шт.
|
6
|
|
Ток заряда АКБ, А, не более
|
6
|
|
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В
|
68
|
|
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
|
60
|
|
Диапазон рабочих температур, °С
|
0…+40
|
|
Относительная влажность воздуха (без конденсации), %, не более
|
90
|
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
|
|
Степень защиты оболочкой по ГОСТ 14254-2015
|
IP20
|
|
Габаритные размеры ШхГхВ, не более, мм
|
без упаковки
|
440х560х89
|
|
в упаковке
|
685х555х205
|
|
Масса, НЕТТО (БРУТТО), кг, не более
|
17,5 (26)
|
|
Гарантия
|
5 лет
|
Комплект поставки
|
ИБП
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Разъем выходной
|
1 шт.
|
|
Кабель АКБ
|
1 шт.
|
|
Кабель RS-232
|
1 шт.
|
|
Перемычки АКБ в комплекте
|
1 шт.
|
|
Комплект пластиковых основ
|
1 шт.
|
|

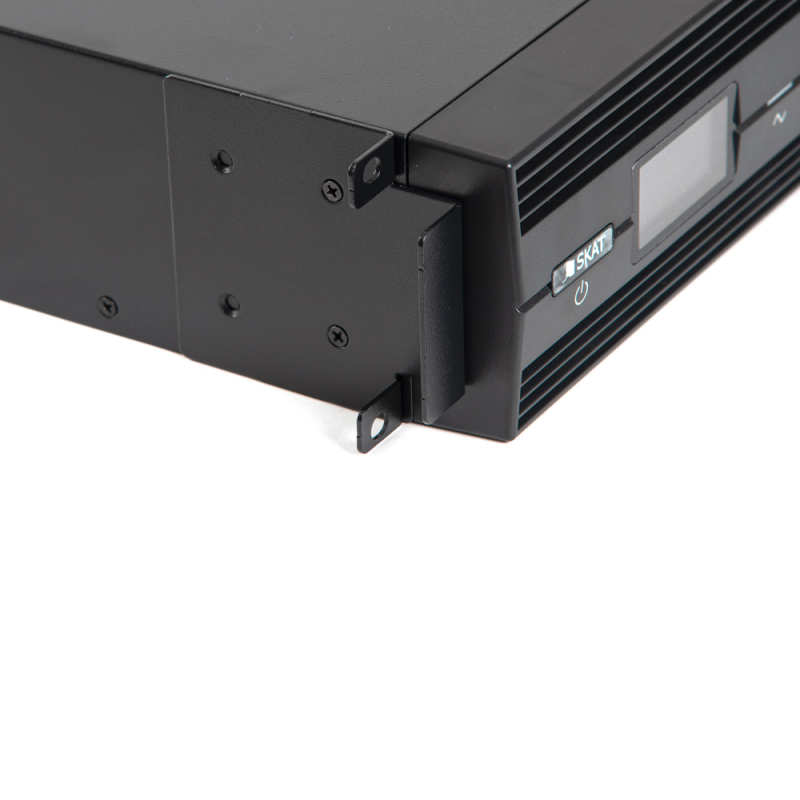

Комплект кронштейнов для установки 19” стойку (шкаф)
|
1 шт.
|
|
Пыльник АКБ
|
12 шт.
|
|
Комплект крепежа FPFC (2919)
|
1 шт.
|
|
Документация
|
1 шт.
|
-
