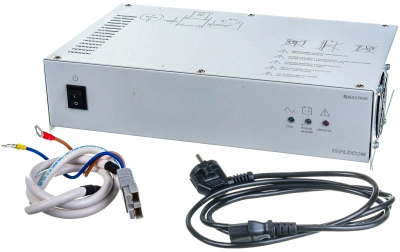

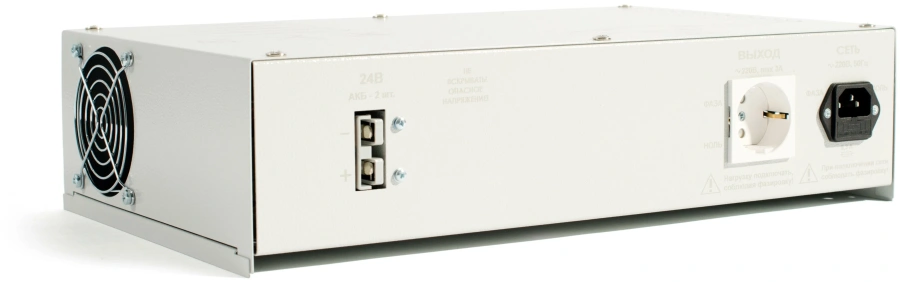

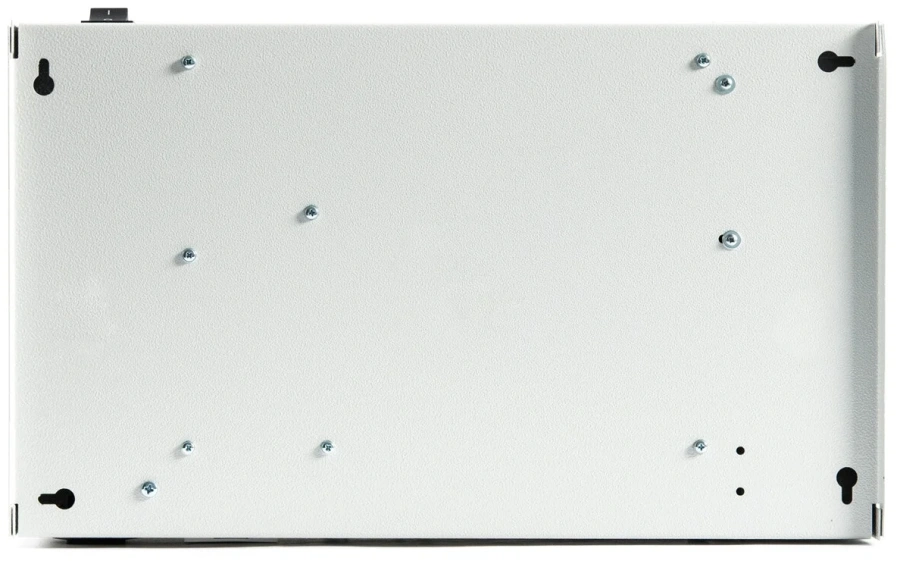

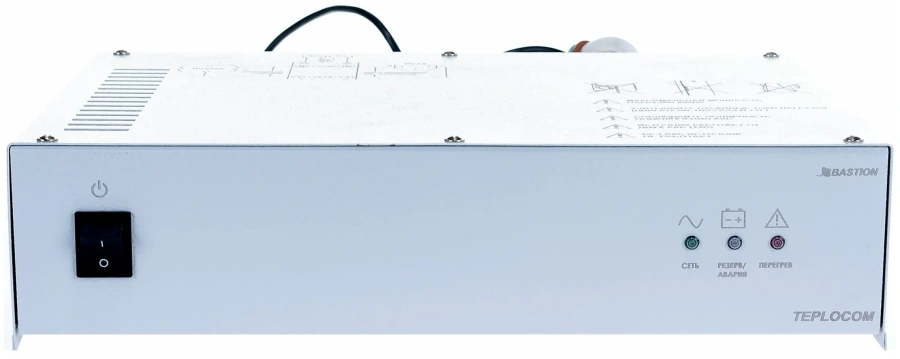

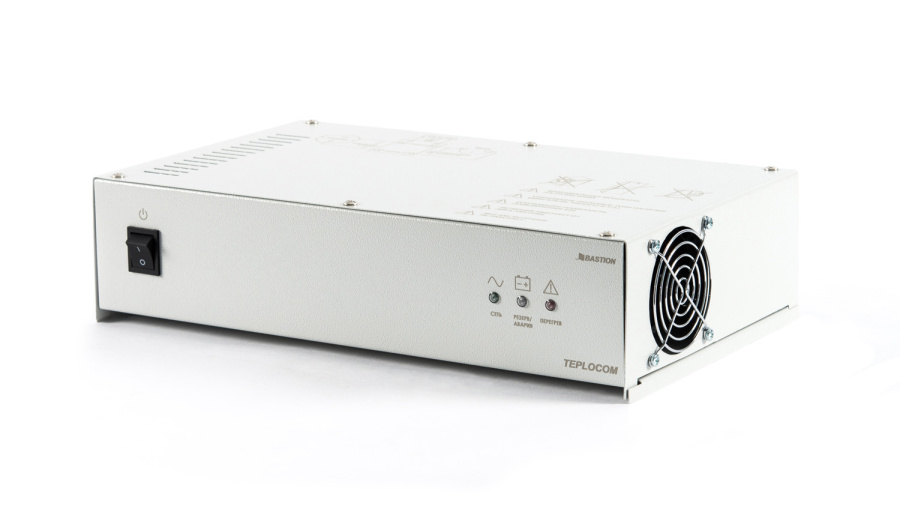

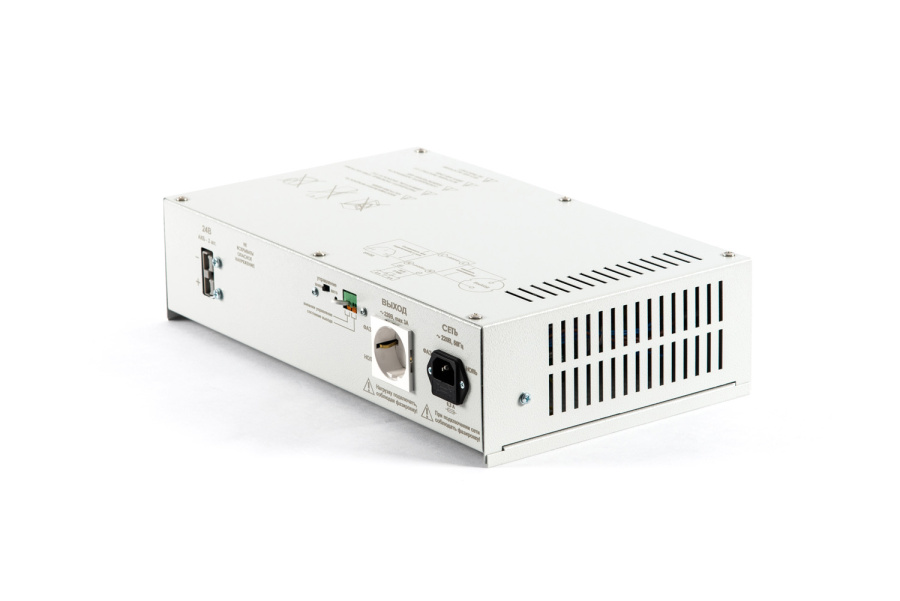

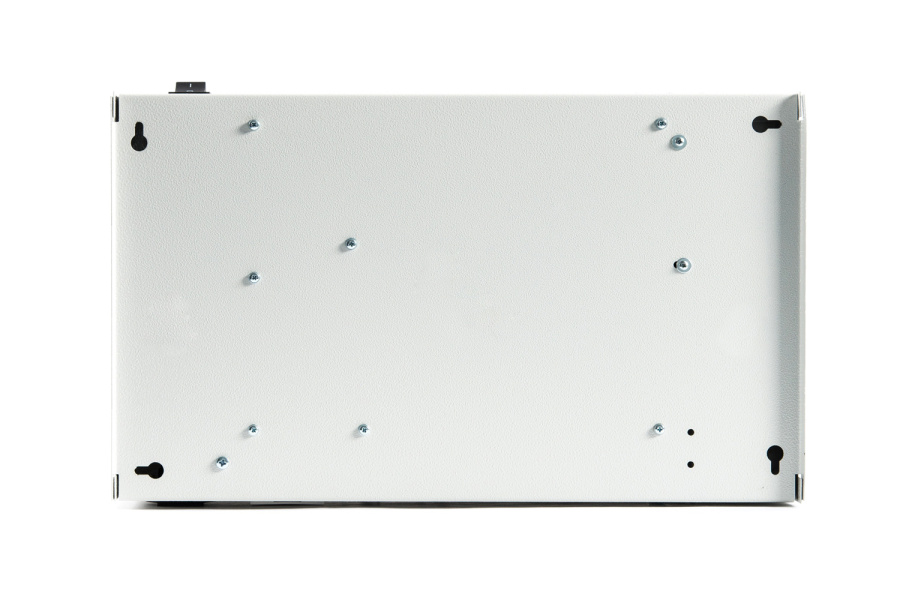

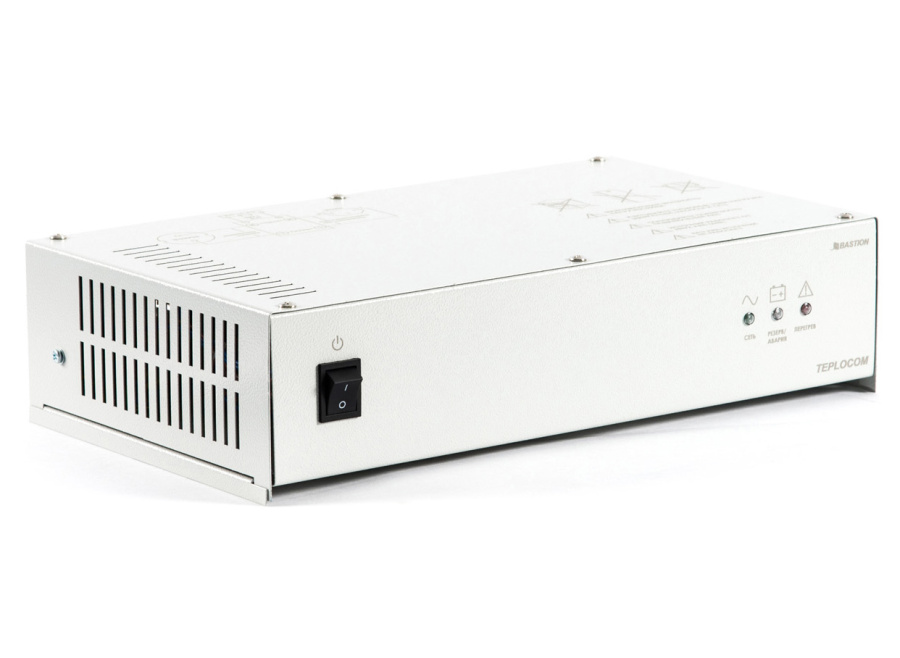

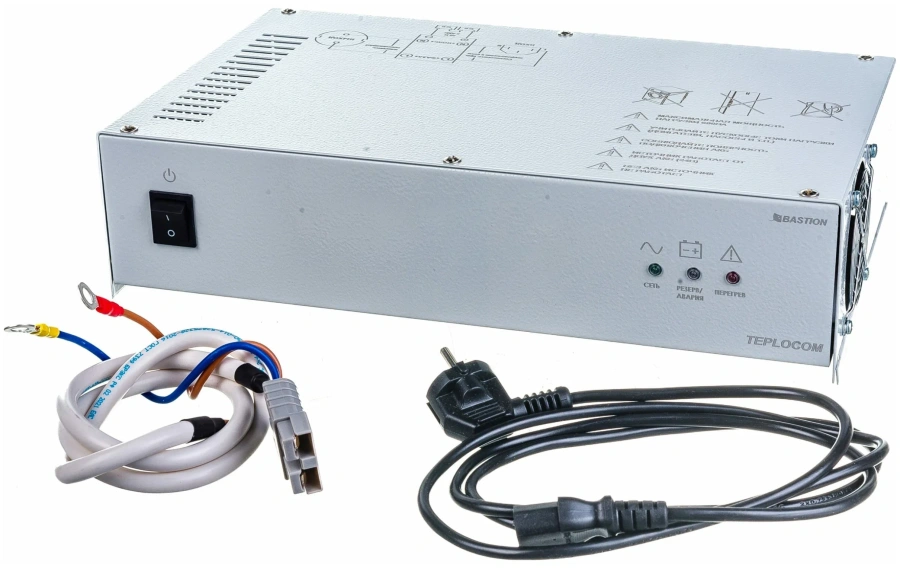

Описание TEPLOCOM-600
TEPLOCOM-600 Источник бесперебойного питания предназначен для непрерывного электроснабжения многоконтурных систем индивидуального отопления с автозапуском, оснащённых циркуляционными электронасосами, он обеспечит ваше отопительное оборудование качественным электропитанием, защитит его от сетевых неполадок и предотвратит выход оборудования из строя.
Особенности TEPLOCOM-600
- большая мощность подключаемой нагрузки — 450 Вт или 600 ВА. (Обычно нагрузкой являются плата управления котла, система розжига, несколько циркуляционных насосов). Прибор работает с учётом кратковременных больших пусковых токов;
- неизменная синусоидальная форма сигнала в сетевом и автономных режимах (важно для работы циркуляционных насосов);
- защита от скачков напряжения и высокочастотных помех (способных повредить дорогую чувствительную бытовую технику);
- неизменная частота выходного напряжения. Изменение частоты плохо влияет на работу контроллеров (они не включаются) и электромоторов;
- способность обеспечить время резервирования до нескольких суток.
Таблица примерного времени резерва, час.
|
Ёмкость АКБ, Ач
|
Нагрузка, ВА
|
|
100
|
200
|
300
|
400
|
500
|
600
|
|
2х40
|
16,5...27,5
|
7...11,5
|
4...6,5
|
2,5...4,5
|
2,5...4
|
2...3,5
|
|
2х65
|
28,5...47,5
|
12,5...21
|
7,5...12,5
|
5...8,5
|
4...6,5
|
2,5...4,5
|
|
2х100
|
47,5...78,5
|
20...33
|
12,5...21
|
9...15
|
7...11,5
|
5...8,5
|
|
2х120
|
56,5...93,5
|
25...41,5
|
16,5...27
|
10,5...17,5
|
8,5...14
|
7...11,5
|
|
2х150
|
69,5...115
|
29,5...49
|
19...31,5
|
14...23
|
9,5...15,5
|
8,5...14,5
|
|
2х200
|
92...152,5
|
41,5...68,5
|
26...43
|
19...31,5
|
15,5...25,5
|
11...18,5
|
Технические характеристики
|
1
|
Напряжение питающей сети, частотой 50±1 Гц, без перехода на питание от АКБ при 100% нагрузки, В
|
185…245
|
|
2
|
Напряжение питающей сети, при котором происходит переход в режим «РЕЗЕРВ» (питание нагрузок от внешней АКБ), В
|
нижний предел
|
182…188
|
|
верхний предел
|
245…253
|
|
3
|
Напряжение питающей сети, при котором происходит переключение в режим «ОСНОВНОЙ» из режима «РЕЗЕРВ», В
|
нижний предел
|
187…193
|
|
верхний предел
|
239…247
|
|
4
|
Номинальная мощность
|
полная, ВА
|
600
|
|
Активная, Вт
|
450
|
|
5
|
Мощность, потребляемая изделием от сети, без нагрузки и АКБ, ВА, не более
|
35
|
|
6
|
Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)
|
220 В±10%; 50 Гц±1%
|
|
7
|
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более
|
0,85
|
|
8
|
Форма выходного напряжения
|
синусоидальная
|
|
9
|
КПД в режиме «РЕЗЕРВ» при номинальной нагрузке, %, более
|
75
|
|
10
|
Время переключения из режима питания от АКБ («РЕЗЕРВ») в режим питания от сети («ОСНОВНОЙ»), с, не более
|
0,3
|
|
11
|
Величина напряжения на клеммах разъёма АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В
|
20…22
|
|
12
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
|
|
13
|
Рекомендуемая ёмкость АКБ, Ач
|
40-120
|
|
14
|
Количество АКБ, шт.
|
2*
|
|
15
|
Ток заряда АКБ, А
|
2,0…3,0
|
|
16
|
Характеристики выхода в формате «сухой контакт реле»
|
напряжение, В, не более
|
60
|
|
ток, мА, не более
|
50
|
|
17
|
Сопротивление внешнего управляющего контакта (движковый переключатель в положении «внеш»)
|
в состоянии «ВЫХОД ВКЛЮЧЕН», Ом
|
0…300
|
|
в состоянии «ВЫХОД ВЫКЛЮЧЕН», МОм, не менее
|
1
|
|
18
|
Период коммутации выходного напряжения в режиме экономии ресурса АКБ (движковый переключатель в положении «авто»), мин.
|
20±5
|
|
19
|
Сечение провода, зажимаемого в клеммах колодок, мм2, не более
|
0,5
|
|
20
|
Габариты (ШхГхВ), мм,
не более
|
без упаковки
|
415х255х105
|
|
в упаковке
|
455х355х110
|
|
21
|
Масса, НЕТТО (БРУТТО) кг, не более
|
4,1(4,5)
|
|
22
|
Диапазон рабочих температур, °С
|
0…40**
|
|
23
|
Относительная влажность воздуха при +25 °С, %, не более
|
90
|
|
24
|
Температура хранения, °С
|
-15…+40
|
|
25
|
Степень защиты оболочкой по ГОСТ 14254-96
|
IP20
|
