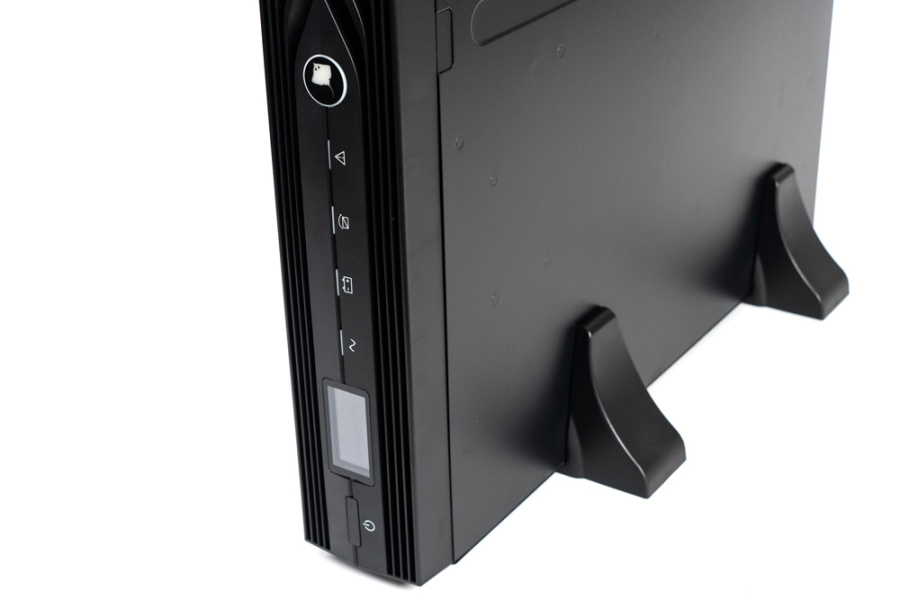

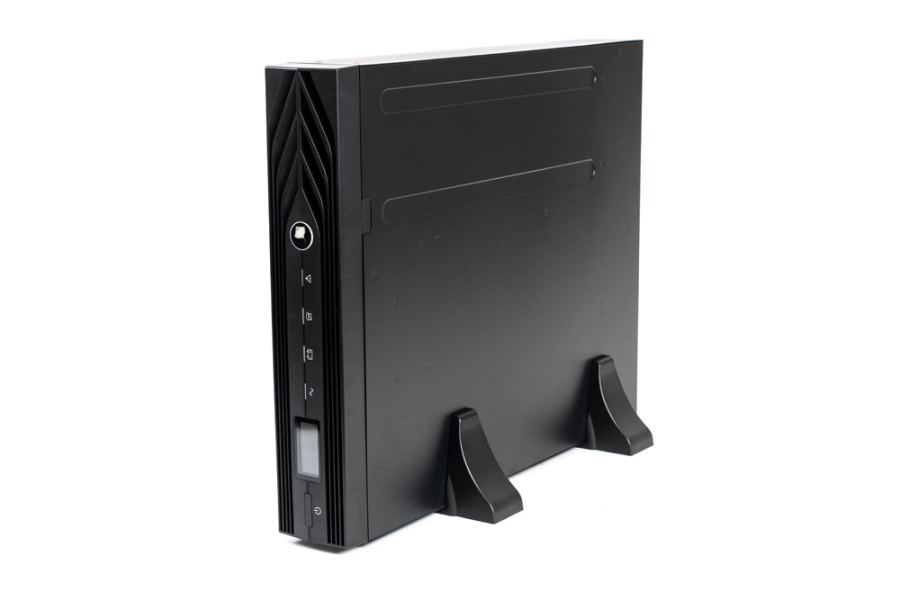

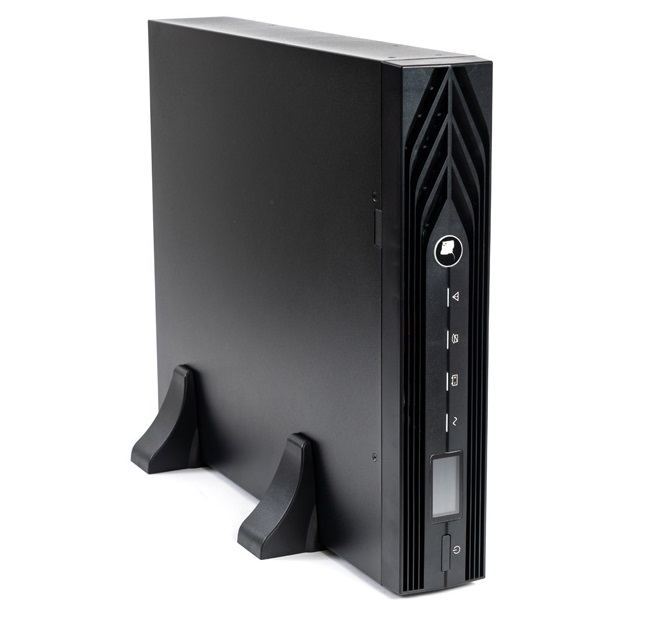

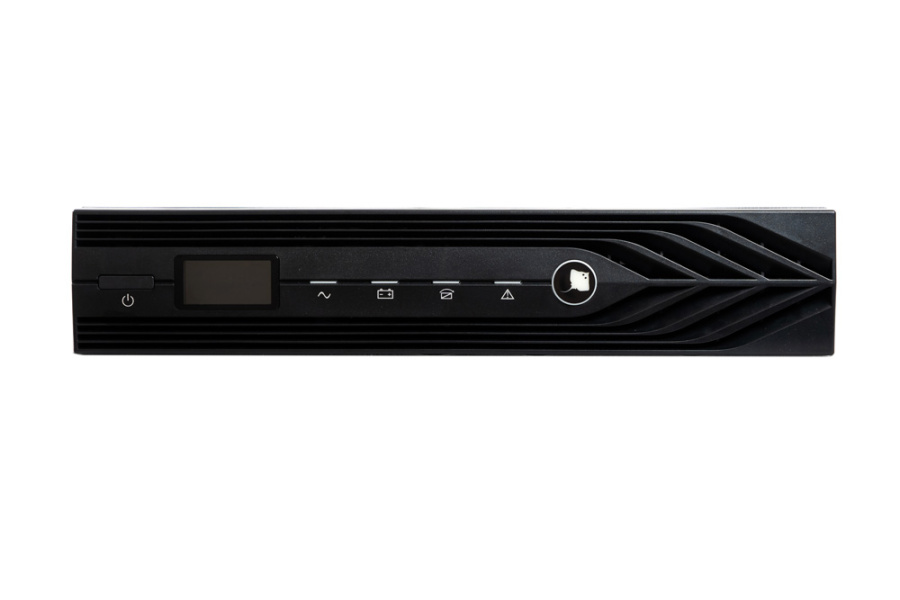

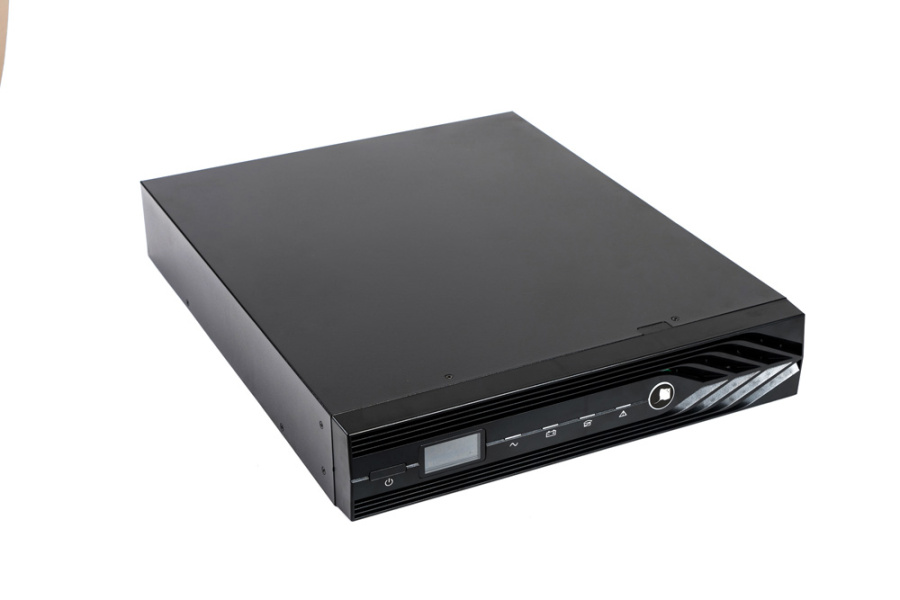

Описание Бастион SKAT-UPS 2000-RACK-ON-4x9
Бастион SKAT-UPS 2000-RACK-ON-4x9 Заменяет SKAT-UPS 2000 RACK+4x9Ah (артикул 479) 220В, 2000ВА (1800 Вт) On-Line, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК дисплей. Встроенный АКБ 9Ач, 4 шт, время резерва 3 мин. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модулей DL 801 и DA 806. Функция удаленного аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
Обеспечить бесперебойную работу систем безопасности на особо важных объектах - одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д.
Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 2000-RACK-ON-4X9. Основные преимущества перед обычными источниками питания — высокая мощность: до 2000 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.
SKAT-UPS 2000-RACK-ON-4X9 предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.
Особенности Бастион SKAT-UPS 2000-RACK-ON-4x9
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 2000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ.
Bastion SKAT-UPS 2000 RACK+4X9Ah + SKAT BC 48/18S RACK (48 В)
Таблица примерного времени резерва
|
ИБП + блоки, соединенные параллельно
|
Нагрузка, ВА
|
|
400
|
600
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
|
Bastion SKAT-UPS 2000 RACK+4X9Ah (9 Ач)
|
40 мин
|
35 мин
|
30 мин
|
25 мин
|
20 мин
|
15 мин
|
10 мин
|
5 мин
|
3 мин
|
|
Bastion SKAT-UPS 2000 RACK+4X9Ah + 1 батарейный блок (27 Ач)
|
2ч 30мин
|
1ч 40мин
|
1ч 10мин
|
50 мин
|
40 мин
|
30 мин
|
20 мин
|
15 мин
|
10 мин
|
|
Bastion SKAT-UPS 2000 RACK+4X9Ah + 2 батарейных блока (45 Ач)
|
4 ч
|
2ч
|
2ч 40мин
|
1ч 30мин
|
1ч 20мин
|
1 ч
|
50 мин
|
40 мин
|
30 мин
|
|
Bastion SKAT-UPS 2000 RACK+4X9Ah + 3 батарейных блока (63 Ач)
|
5ч 30мин
|
3ч 40мин
|
2ч 40мин
|
2ч 20мин
|
1ч 50мин
|
1ч 30мин
|
1ч 15мин
|
1 ч
|
50 мин
|
|
Bastion SKAT-UPS 2000 RACK+4X9Ah + 4 батарейных блока (81 Ач)
|
7ч 20мин
|
4ч 40мин
|
3ч 30мин
|
2ч 40мин
|
2ч 20мин
|
2 ч
|
1ч 40мин
|
1ч 30мин
|
1ч 15мин
|
Технические характеристики
|
Общие
|
|
Схемотехника
|
online
|
|
Номинальная выходная мощность (ВА)
|
2000 ВА
|
|
Номинальная выходная мощность (Вт)
|
1800 Вт
|
|
Входной коэффициент мощности
|
не менее 0.98
|
|
Диапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузке
|
160… 290 В
|
|
Номинальная частота входного напряжения (автоопределение)
|
50/60 Гц
|
|
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке
|
45… 55/55… 65 Гц
|
|
Диапазон входного напряжения, в котором изделие может работать в режиме байпас, без отключения нагрузки
|
–45 %; +25 % от Uном
|
|
Номинальное выходное напряжение
|
220 В
|
|
Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 %
|
±3 %
|
|
Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ
|
50 Гц ±0.2 % или 60 Гц ±0.2 %
|
|
Выходной коэффициент мощности
|
не менее 0.9
|
|
Номинальный ток нагрузки
|
8 А
|
|
Максимальный входной ток
|
10 А
|
|
Форма выходного напряжения
|
синусоидальная
|
|
Коэффициент нелинейных искажений выходного напряжения (КИ)
|
линейная нагрузка – 3 %
нелинейная нагрузка – 5 %
|
|
КПД при номинальной нагрузке
|
в основном режиме – 90 %
в резервном режиме – 85 %
в байпасе – 94 %
|
|
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)
|
3:1
|
|
Перегрузочные способности в основном режиме (переключение в байпас)
|
<108% — длительно, без перехода в байпас
108 ±5% — 150±5% — через 30 с.
150 ±5 % — 200±5% —через 0.3 с.
>200 ±5 % через — 0.02 с.
|
|
Перегрузочные способности в резервном режиме (отключение не критичной нагрузки SEGMENT 1)
|
<103% — длительно, без отключения не критичной нагрузки
103 ±5% — 150±5% — через 30 с.
150 ±5 % — 200±5% —через 0.3 с.
>200 ±5 % через — 0.02 с.
|
|
Время переключения из основного режима
|
в байпас — не более 10 мс.
в режим Eco — не более 10 мс.
в резервный режим — 0 мс.
|
|
Время переключения из режима Eco в резервный режим
|
10 мс.
|
|
Мощность, потребляемая от сети при 100 % нагрузке
|
не более 2300 ВА
|
|
Мощность, потребляемая изделием от сети без нагрузки при полностью заряженной АКБ
|
не более 150 ВА
|
|
Тип АКБ
|
герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В
|
|
Количество АКБ
|
4
|
|
Емкость встроенной АКБ
|
9 А·ч
|
|
Ток заряда АКБ
|
не более 1.4 А
|
|
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в резервном режиме
|
43.8 В
|
|
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокой разрядки АКБ в резервном режиме
|
10 В
|
|
Рабочие температуры
|
0 ºС… +40 ºC
|
|
Относительная влажность воздуха при +25 °С
|
90 %
|
|
Степень защиты оболочкой по ГОСТ 14254-2015
|
IP20
|
|
Размер (Ш×Г×В)
|
440×552×86.5 мм
|
|
Размер упаковки (Ш×Г×В)
|
520×682×205 мм
|
|
Масса нетто
|
33.6 кг
|
|
Масса брутто
|
37.8 кг
|
Комплект поставки
|
ИБП
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Кабель RS-232
|
1 шт.
|
|
Кабель АКБ
|
1 шт.
|
|
Комплект пластиковых основ
|
1 шт.
|
|
Комплект кронштейнов для установки 19″ стойку (шкаф)
|
1 шт.
|
|
Документация
|
1 шт.
|
-
