Описание Бастион SKAT-UPS 1500-RACK-ON-E

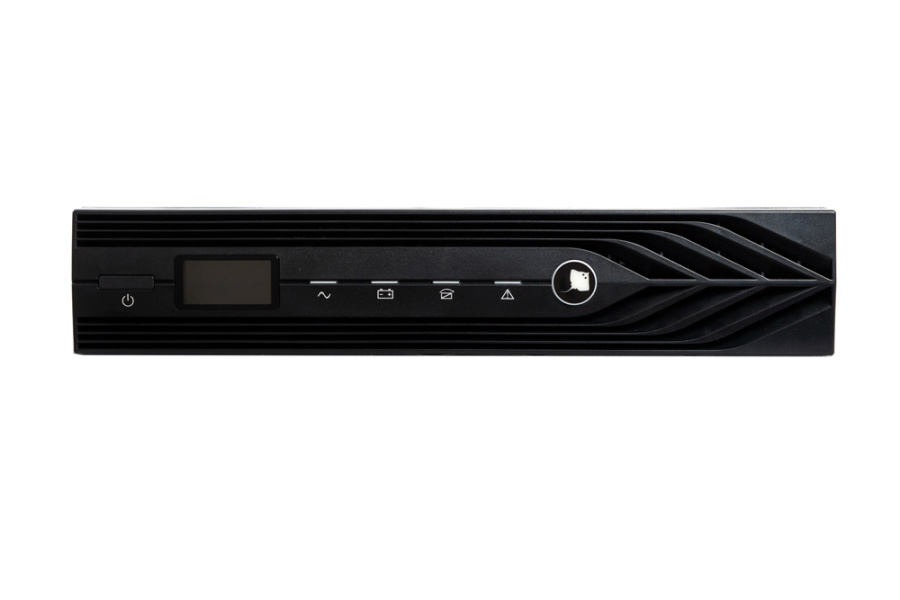

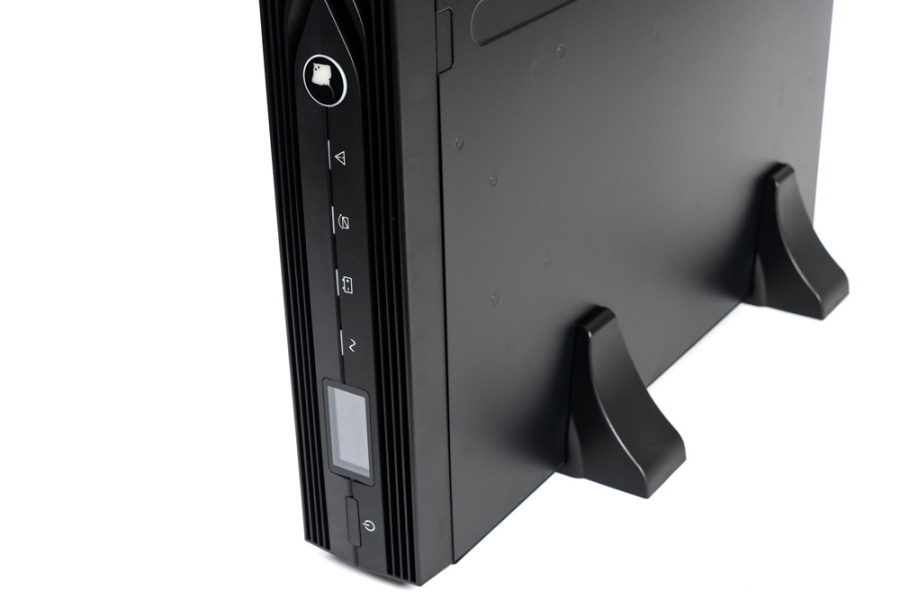

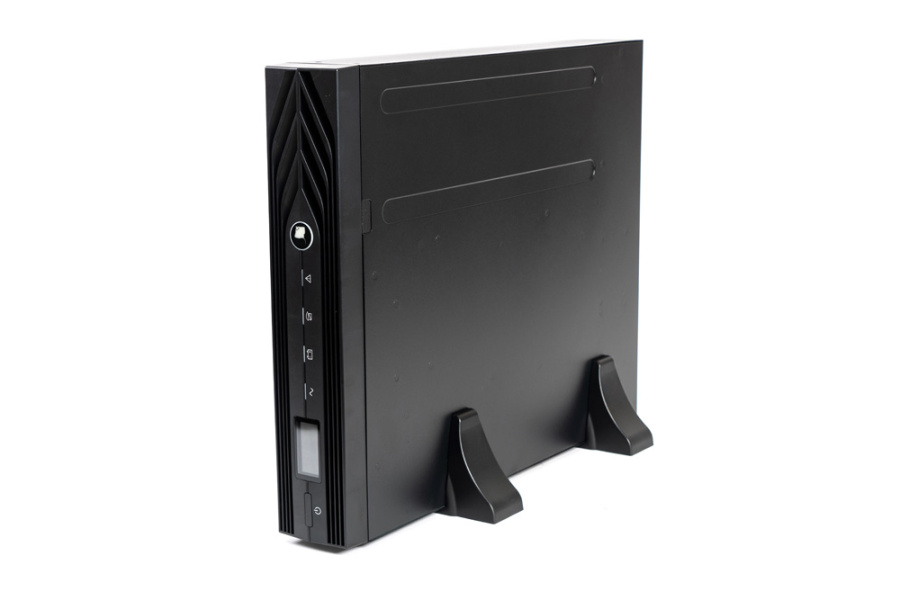

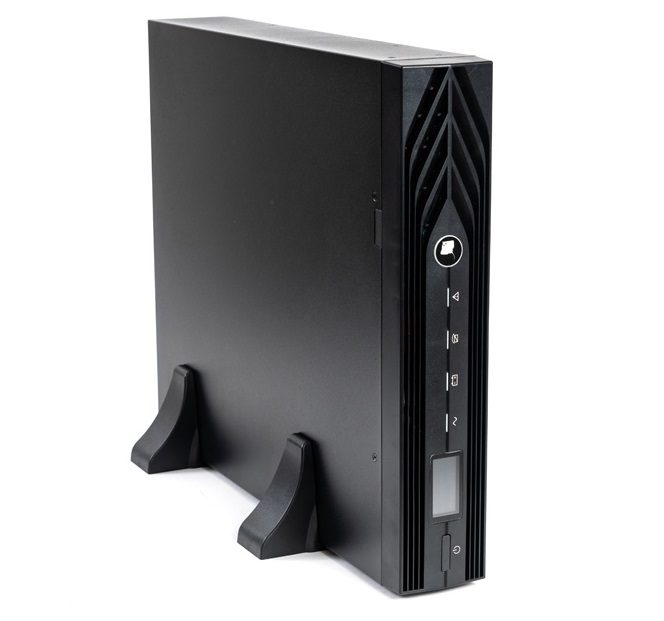

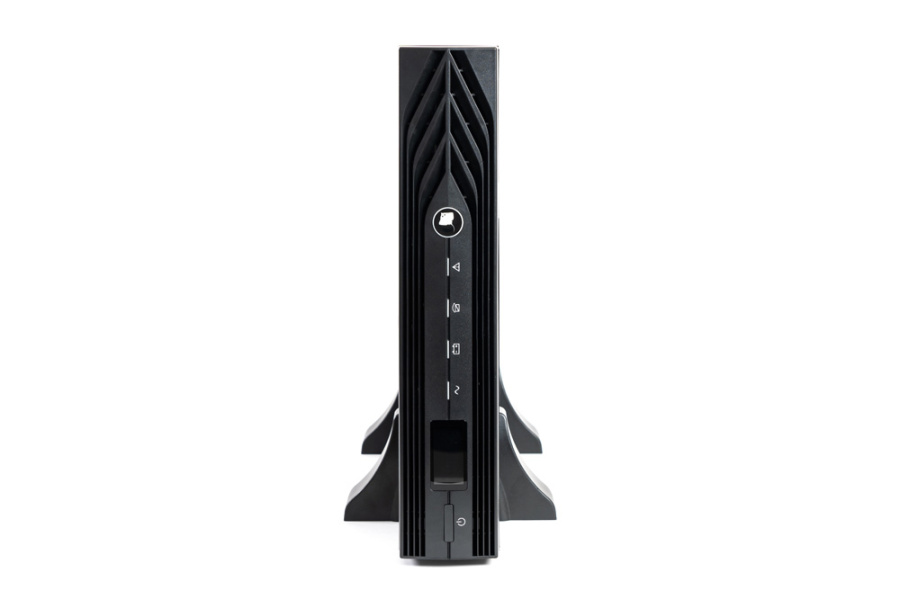

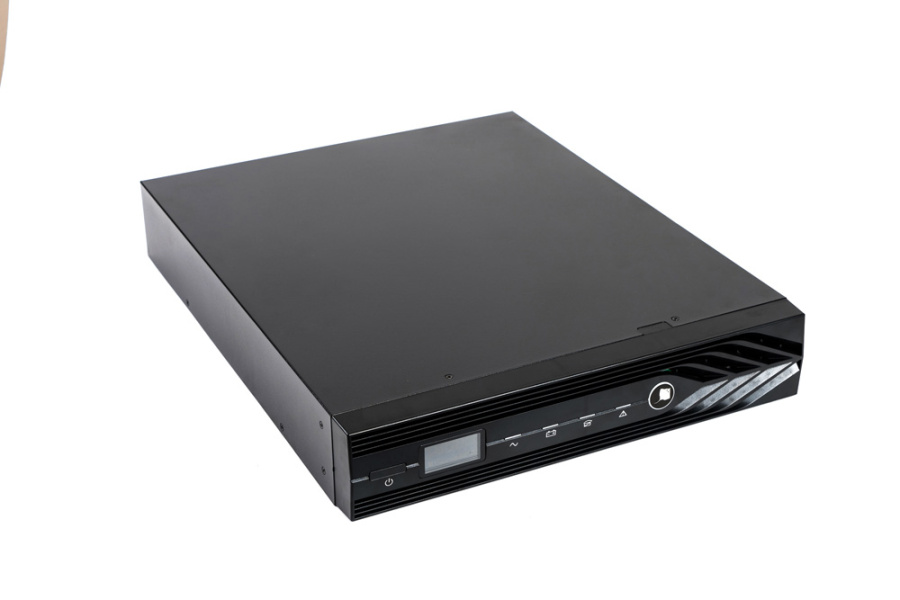

Бастион SKAT-UPS 1500-RACK-ON-E ИБП Заменяет SKAT-UPS 1500 RACK ИСП. E (артикул 8953) SKAT-UPS 1500-RACK-ON-E: 220 В,1500ВА (1350 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, необходимое количество АКБ для работы — 3 шт. ёмкостью 40–120 Ач. Ток заряда АКБ – 6 А. Количество выходных разъемов — IEC C13 — 8 шт. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Функция удаленного аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
Обеспечить бесперебойную работу систем безопасности на особо важных объектах - одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д.
Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 1500-RACK-ON-E. Основные преимущества перед обычными источниками питания — высокая мощность: до 1500 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.
SKAT-UPS 1500-RACK-ON-E предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.
Особенности Бастион SKAT-UPS 1500-RACK-ON-E
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 1500 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ.
Таблица примерного времени резерва, час.
|
Ёмкость АКБ, Ач
|
Нагрузка, ВА
|
Нагрузка, ВА
|
Нагрузка, ВА
|
Нагрузка, ВА
|
Нагрузка, ВА
|
Нагрузка, ВА
|
Нагрузка, ВА
|
|
Ёмкость АКБ, Ач
|
200
|
400
|
600
|
800
|
1000
|
1200
|
1500
|
|
3х40
|
7 ч
|
3 ч 30 мин
|
2 ч 30 мин
|
1 ч 30 мин
|
1 ч 20 мин
|
1 ч 5 мин
|
55 мин
|
|
3х65
|
10 ч
|
5 ч 30 мин
|
4 ч
|
3 ч
|
2 ч
|
1 ч 35 мин
|
1 ч 20 мин
|
|
3х100
|
15 ч
|
8 ч
|
6 ч
|
4 ч
|
3 ч 30мин
|
3 ч 10 мин
|
2 ч 40 мин
|
|
3х120
|
20 ч
|
10 ч
|
7 ч
|
5 ч
|
4 ч
|
3 ч 40 мин
|
3 ч 15 мин
|
Технические характеристики
|
Общие
|
|
Номинальное входное напряжение (Uном), В
|
220
|
|
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В
|
160…290
|
|
Номинальная частота входного напряжения (авто-определение), Гц
|
50 / 60
|
|
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц
|
45…55 / 55…65
|
|
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном
|
-45%; +25%
|
|
Входной коэффициент мощности, не менее
|
0,99
|
|
Номинальная выходная мощность
|
Полная, ВА
|
1500*
|
|
Активная, Вт
|
1350*
|
|
Номинальное выходное напряжение, В
|
220
|
|
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %
|
±3%
|
|
Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц
|
50±0,2% или 60±0,2%
|
|
Выходной коэффициент мощности, не менее
|
0,9
|
|
Номинальный ток нагрузки, А
|
3,6
|
|
Максимальный входной ток, А
|
4,9
|
|
Форма выходного напряжения
|
синусоидальная
|
|
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более
|
линейная нагрузка
|
3
|
|
нелинейная нагрузка
|
5
|
|
КПД при номинальной нагрузке, не менее, %
|
режим «ОСНОВНОЙ»
|
90
|
|
режим «РЕЗЕРВ»
|
85
|
|
режим «БАЙПАС»
|
94
|
|
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)
|
3:1
|
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)
|
< 108%
|
длительно, без перехода в режим «БАЙПАС»
|
|
108±5% — 150±5%
|
через 30 с
|
|
150±5% — 200±5%
|
через 0,3 с
|
|
> 200±5%
|
через 0,02 с
|
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1)
|
< 103%
|
длительно, без отключения не критичной нагрузки
|
|
100±5% — 130±5%
|
через 20 минут
|
|
150±5% — 200±5%
|
через 15 с
|
|
> 200±5%
|
через 0,14 с
|
|
Время переключения из режима «ОСНОВНОЙ»
|
в режим «БАЙПАС», мс, не более
|
10
|
|
в режим «ECO», мс, не более
|
10
|
|
в режим «РЕЗЕРВ», мс
|
0
|
|
Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс
|
10
|
|
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА
|
1300
|
|
Мощность, потребляемая изделием от сети без нагрузки и при полностью заряженной АКБ, ВА, не более
|
130
|
|
Тип АКБ:
|
герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12В
|
|
Рекомендуемая ёмкость АКБ, Ач
|
40-120**
|
|
Количество АКБ, шт.
|
3
|
|
Ток заряда АКБ, А, не более
|
6
|
|
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В
|
21,9
|
|
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
|
10,0
|
|
Диапазон рабочих температур, °С
|
0…+40
|
|
Относительная влажность воздуха (без конденсации), %, не более
|
90
|
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
|
|
Степень защиты оболочкой по ГОСТ 14254-2015
|
IP20
|
|
Размеры
|
без упаковки
|
440х430х86,5
|
|
в упаковке
|
520х560х205
|
|
Масса, НЕТТО (БРУТТО), кг, не более
|
11,5 (20,0)
|
|
Гарантия
|
5 лет
|
* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.
** АКБ в комплект поставки не входят.
Комплект поставки
|
ИБП
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Кабель АКБ
|
1 шт.
|
|
Кабель RS-232
|
1 шт.
|
|
Перемычка АКБ
|
1 шт.
|
|
Комплект пластиковых основ
|
1 шт.
|
|
Комплект кронштейнов для установки 19” стойку (шкаф)
|
1 шт.
|
|
Пыльник АКБ
|
6 шт.
|
|
Документация
|
1 шт.
|
-
