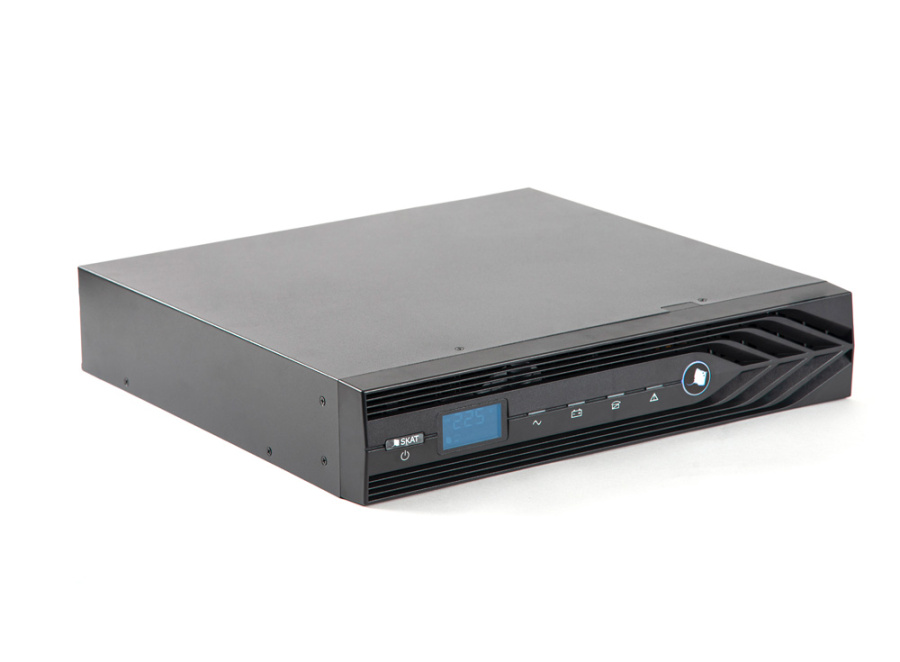

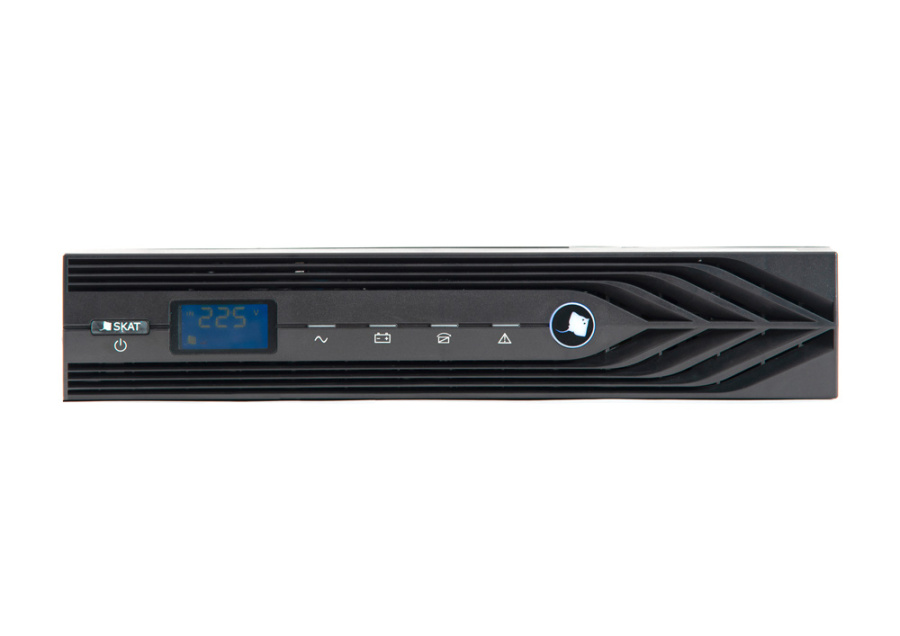

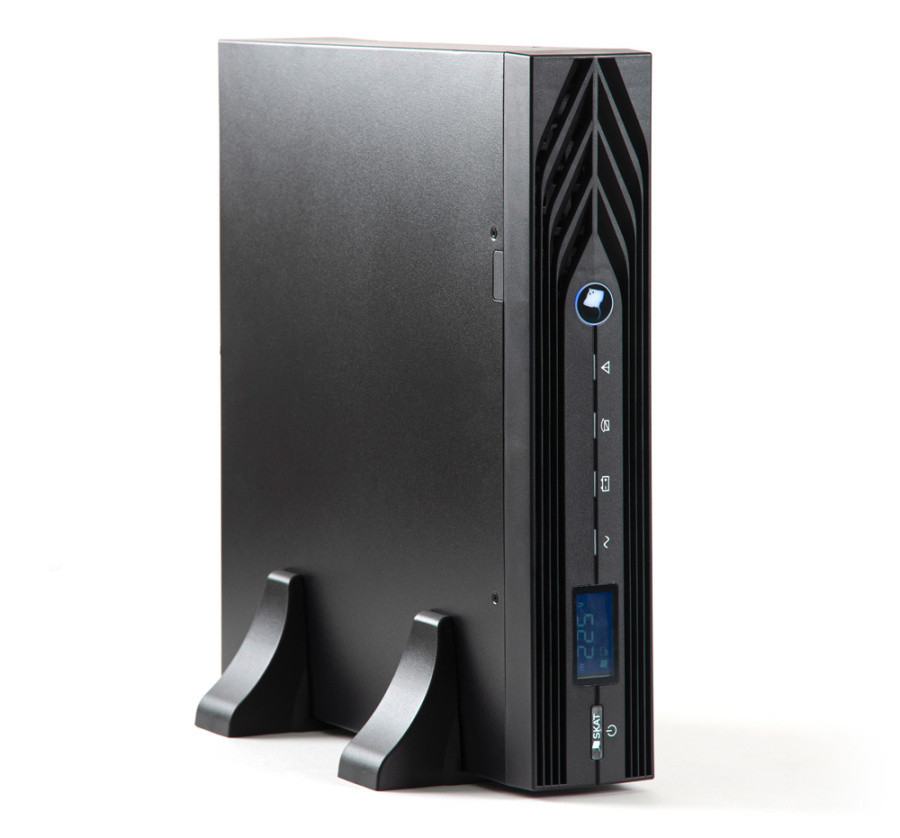

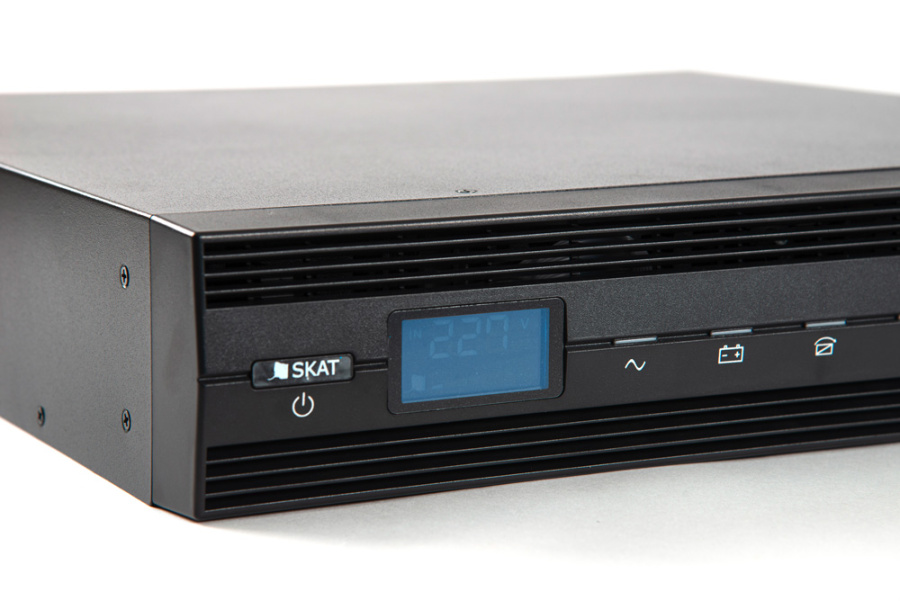

Бастион SKAT-UPS 1000-RACK-ON представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля. Изделие обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.

SKAT-UPS 1000-RACK-ON может быть использовано для питания компьютеров и вычислительных сетей, используемых, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА.

Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 1000 RACK.

Особенности Бастион SKAT-UPS 1000-RACK-ON

cтабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 1000 ВА;
высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
правильная синусоидальная форма выходного напряжения;
стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
подавление импульсов высоковольтных и высокочастотных помех;
повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
длительный автономный режим;
возможность горячей замены АКБ;
Наличие шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x).

ТАБЛИЦА ПРИМЕРНОГО ВРЕМЕНИ РЕЗЕРВА, ЧАС.

Ёмкость АКБ, Ач	Нагрузка, ВА
Ёмкость АКБ, Ач	100	200	300	400	500	600	700	800	900	1000
2х40	9ч 20 мин	4 ч	2 ч 20 мин	1 ч 30 мин	1 ч 20 мин	1 ч 10 мин	1 ч	30 мин	25 мин	20 мин
2х65	16 ч	7 ч	4 ч 20 мин	3 ч	2 ч 20 мин	1 ч 30 мин	1 ч 25 мин	1 ч 20 мин	1 ч 10 мин	1 ч
2х100	27 ч	11 ч 30 мин	7 ч 20 мин	5 ч	4 ч	3 ч	2 ч 20 мин	2 ч 10 мин	2 ч	1 ч 30 мин
2х120	32 ч 20 мин	14 ч 30 мин	9 ч 30 мин	6 ч	5 ч	4 ч	3 ч	2 ч 30 мин	2 ч 20 мин	2 ч
2х150	40 ч 30 мин	17 ч 20 мин	11 ч	8 ч	5 ч 30 мин	5 ч	4 ч	3 ч 20 мин	2 ч 30 мин	2 ч 15 мин
2х200	54 ч	24 ч 30 мин	15 ч 30 мин	11 ч 20 мин	9 ч	6 ч 30 мин	5 ч 30 мин	5 ч	4 ч 20 мин	3 ч 30 мин

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Входные параметры
Номинальное входное напряжение (Uном), В			220
Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В	нижний порог перехода в режим работы от АКБ	при нагрузке 0%…50%	110 ± 5 %
		при нагрузке 100%…50%	176 ± 5 %
	нижний порог возврата в режим работы от сети	при нагрузке 0%…50%	120 ± 5 %
		при нагрузке 100%…50%	186 ± 5 %
	верхний порог перехода в режим работы от АКБ	при нагрузке 0%…50%	300 ± 5 %
		при нагрузке 100%…50%	264 ± 5 %
	верхний порог возврата в режим работы от сети	при 50% нагрузке	290 ± 5 %
		при 100% нагрузке	254 ± 5 %
Допустимый диапазон изменения частоты входного напряжения, Гц			40…70**
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц			46…54 / 56…64**
Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В			183…263
Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее			0,99
Питание от генератора			поддерживается
Номинальная выходная мощность		Полная, ВА	1000*
		Активная, Вт	900*
Номинальное выходное напряжение, В			220
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, %			± 1
Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети)			45…55 / 56…64
Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц			50 ± 0,1 или 60 ± 0,1
Коэффициент мощности			0,9
Номинальный ток нагрузки, А			3,7
Максимальный входной ток, А			4,9
Форма выходного напряжения			синусоидальная
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более		линейная нагрузка	3
		нелинейная нагрузка	5
КПД при номинальной нагрузке, не менее, %		режим «ОСНОВНОЙ»	88
		режим «РЕЗЕРВ»	85
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)			3:1
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		< 105%	длительно, без перехода в режим «БАЙПАС»
		105% …125%	через 60 с
		125% … 130%	через 30 с
		> 130%	немедленно
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1)		< 105%	длительно, без отключения некритичной нагрузки
		105% …125%	через 60 с
		125% … 130%	через 10 с
		> 130%	немедленно
Защита от короткого замыкания			обеспечивается
Защита от перегрева	в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		немедленно
	в режиме «РЕЗЕРВ» (выключение ИБП)
Время переключения из режима «ОСНОВНОЙ»	в режим «БАЙПАС», мс, не более		6
	в режим «РЕЗЕРВ», мс		0
Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА			1300
Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более			130
Количество выходных розеток Schuko			2
Количество выходных разъемов питания с батарейной поддержкой			2
Количество выходных разъемов питания без батарейной поддержки			0
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Возможность подключения внешних батарей			да
Емкость одного аккумулятора (внешнего, рекомендуемая), Ач			40—120**
Количество АКБ (внешних), шт.			2
Возможность замены аккумуляторной батареи пользователем			да
Ток заряда АКБ, А, не более			6,0
Напряжение заряда АКБ			27,4±1%
Среднее время заряда АКБ до 90% емкости, час			4
Величина напряжения на клеммах АКБ, при которой происходит отключение группы розеток «SEGMENT 1» в режиме «РЕЗЕРВ» и включается сигнализация о скором разряде АКБ (ошибка 35, звуковой сигнал один раз в секунду, светодиод АКБ мигает), В			22,9
Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В			22,0
Наличие дисплея			да
Наличие функции холодного старта			да
Физические размеры высоты источника бесперебойного питания при установке в телекоммуникационную стойку, U			2
Диапазон рабочих температур, °С			0…+40****
Относительная влажность воздуха (без конденсации), %			20…90
Температура хранения, °С			-25…+55
Акустический шум на расстоянии 1 м, дБ, не более			55
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254-2015			IP20
Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м			1500***
Содержание драгоценных металлов и камней			нет
Габаритные размеры ШхГхВ, не более, мм		без упаковки	440 х 325 х 88
		в упаковке	560 х 475 х 210
Масса, НЕТТО (БРУТТО), кг, не более			6,4 (7,6)

* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока.

** Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц).

*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже).

(Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, разделенной на номинальную мощность изделия), см. таблицу ниже:

Высота (м)	1500	2000	2500	3000	3500	4000	4500	5000
Нагрузочный коэффициент	100 %	95 %	90 %	85 %	80 %	75 %	70 %	65 %

**** Если изделие эксплуатируется при температуре выше 40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12 %. Запрещается эксплуатация изделия при температуре выше 50 °С.
