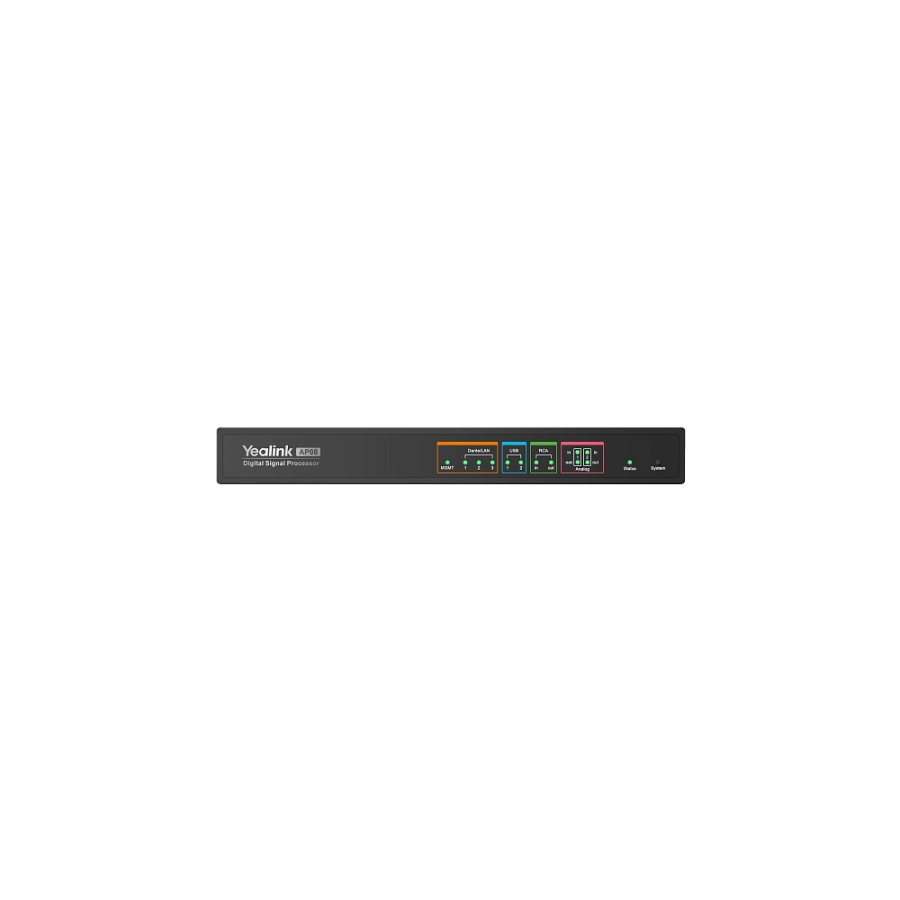

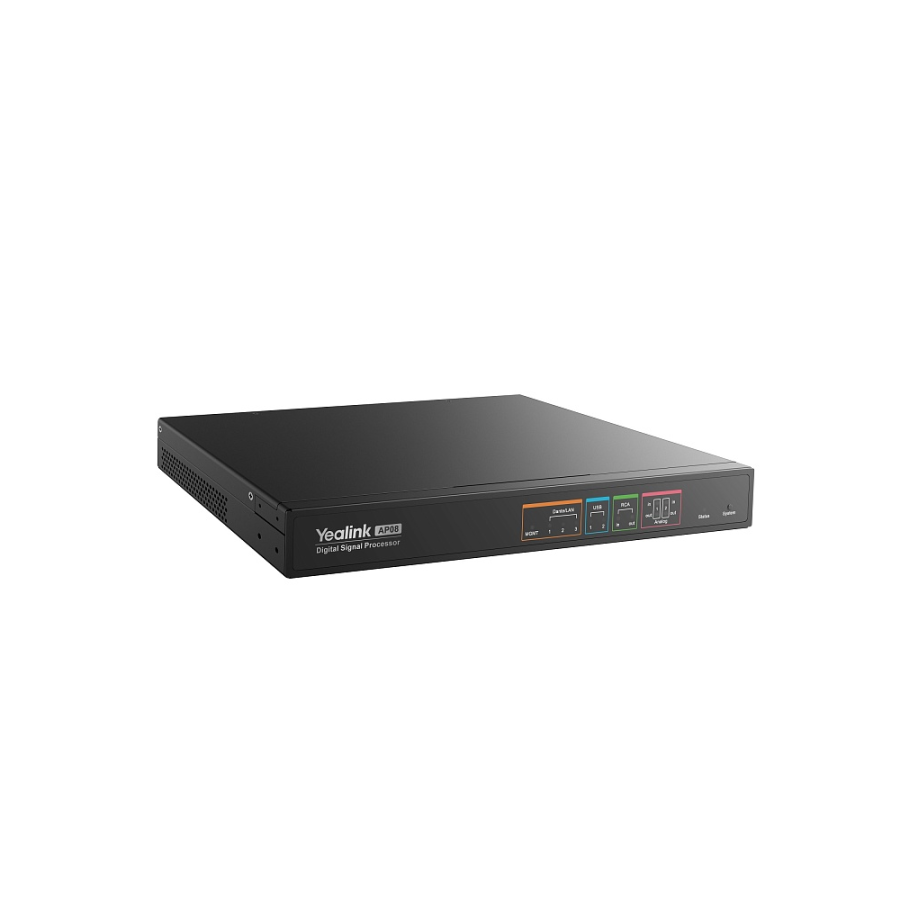

Описание Yealink AP08
Yealink AP08 Цифровой матричный процессор предлагает 16x16 аудиоканалов с полной DSP-обработкой для коммутации, управления и подключения к сети Dante. С помощью ПО Room Designer процессор интегрирует автоматизированное проектирование и адаптивную технологию акустической среды, обеспечивает легкую настройку маршрутизации аудиоканалов, подключение модулей алгоритмов для индивидуальных потребностей.
16x16 аудиоканалов Dante, включая 8 каналов с динамическими алгоритмами AEC, а также 4x4 аналоговых канала и 2 интерфейса устройств USB Type-B.
Plug-and-play, автоматическая установка аудиоканалов для оптимальной настройки акустики помещения в течение нескольких минут по подключению аудиоустройств Yealink SkySound.
Протокол Dante обеспечивает широкие возможности интеграции и совместимости со сторонним оборудованием. Требуется только один кабель PoE+ и для электропитания, и для передачи данных.
Технические характеристики
|
КАНАЛЫ DANTE
|
|
Входные каналы
|
16 входов Dante (8 каналов AEC)
|
|
Выходные каналы
|
16 выходов Dante
|
|
Частотный диапазон
|
50 Гц - 20 кГц
|
|
THD+N
|
< 1%
|
|
Частота дискретизации
|
48 кГц
|
|
Битовая глубина
|
24 бит
|
|
Динамический диапазон
|
86 дБ
|
|

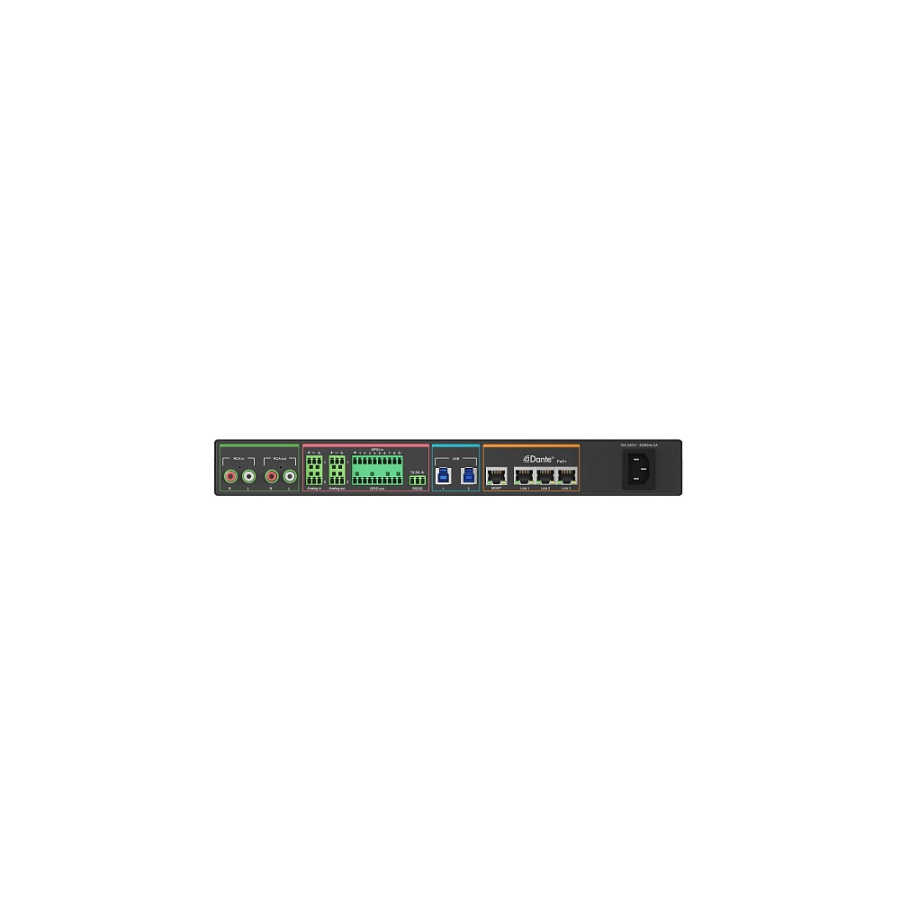

АНАЛОГОВЫЕ ПОРТЫ
|
|
Входные порты
|
2 x RCA, 2 x 3-пиновых аналоговых
|
|
Выходные порты
|
2 x RCA, 2 x 3-пиновых аналоговых
|
|
Частотный диапазон
|
20 Гц - 20 кГц
|
|
THD+N
|
< 1%
|
|
Входной динамический диапазон
|
96 дБ
|
|
Выходной динамический диапазон
|
96 дБ
|
|
Собственный шум
|
RCA (небалансный)
|
94 дБ
|
|
|
Аналоговый (балансный)
|
86 дБ
|
|
Диапазон ограничения входного сигнала
|
0-64 дБ
|
|
Диапазон чувствительности выхода
|
-40 - 24 дБ
|
|
Питание
|
48 В DC, макс. ток 10 мА
|
|
USB-ПОРТЫ
|
|
Входные USB
|
2 порта
|
|
Выходные USB
|
2 порта
|
|
Частота дискретизации
|
48 кГц
|
|
Битовая глубина
|
16/24 бит
|
|
ПОРТЫ УПРАВЛЕНИЯ
|
|
RJ-45
|
Управление через API
|
|
RS232
|
1 x 3-пиновый порт Phoenix
|
|
GPIO-вход
|
8-пиновый порт Phoenix, аналоговый или замыкание контактов, макс. 24 В
|
|
GPIO-выход
|
8-пиновый порт Phoenix, open-drain, макс. 24 В, ток до 0.3 А
|
|
+12 В DC
|
0.1 A
|
|
GND
|
земля
|
|
ПОРТЫ LAN
|
|
LAN 1-3
|
сетевые порты Dante с поддержкой PoE+ (IEEE802.3at), общая мощность 90 Вт
|
|
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Питание
|
100-240 В, 50/60 Гц, 2 A
|
|
Цвет
|
чёрный (Advanced Black)
|
|
Материал
|
сталь SGCC
|
|
Рабочая температура
|
0-40 °C
|
|
Рабочая влажность
|
0-93%
|
|
Размеры (Д x Ш x В)
|
360 x 189 x 44 мм
|
|
Вес
|
2,2 кг
|
Комплект поставки
|
AP08
|
1 шт
|
|
3-пиновый разъем Phoenix
|
5 шт
|
|
10-пиновый разъем Phoenix
|
2 шт
|
|
USB-кабель (А-В) 2,5 м
|
1 шт
|
|
Кабель питания 3 м
|
1 шт
|
Комплект крепежа:
Саморезы - 4 шт
Дюбели - 4 шт
Монтажные уши - 2 шт
Винты - 8 шт
|
1 компл
|
|
Краткое руководство
|
1 шт
|
