Описание Cisco A9K-MOD80-SE

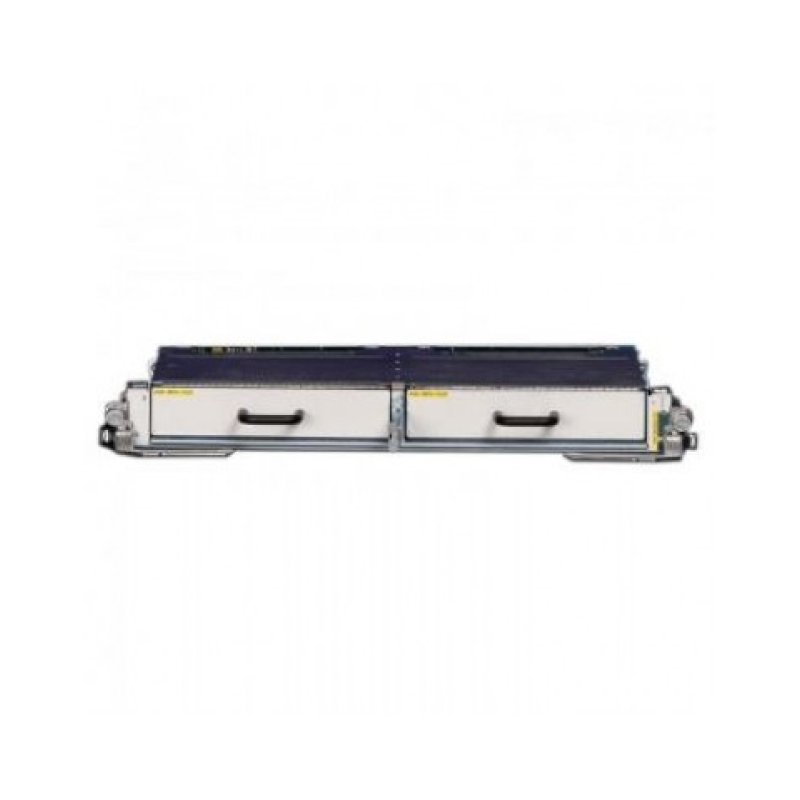

Cisco A9K-MOD80-SE — это модульная линейная карта Cisco ASR 9000 Mod80, оптимизированная для границы
обслуживания,
для которой требуются модульные адаптеры портов. Модульные линейные карты Cisco ASR серии 9000 предоставляют
заказчикам гибкое решение, поддерживающее несколько комбинаций портов Ethernet в одном слоте маршрутизаторов
Cisco ASR серии 9000 с услугами агрегации. Модульные линейные карты поддерживают широкий диапазон интерфейсов и
плотностей.
Маршрутизаторы Cisco ASR 9000 серии обладают непревзойдённой масштабируемостью, гибкостью сервисов и высокой
доступностью в транспортных сетях Carrier Ethernet. Устройства работают под управлением Cisco IOS XR Software,
инновационной самовосстанавливающейся, распределённой операционной системой разработанной для обеспечения
беспрерывного доступа. Эта же ОС используется в маршрутизаторах Cisco CRS Carrier Routing System, ведущем на, данный
момент, решении для провайдерского ядра. Cisco IOS XR позволяет организовать сквозное IP/MPLS решение под требования
провайдера, снижая сложность внедрения и управления распределёнными системами, при условии что данные системы так же
управляются Cisco IOS XR.
Cisco ASR 9000 Series Carrier Ethernet приложения включают в себя такие бизнес сервисы как Layer 2 and Layer 3
(L2 and L3), IPTV, Content Delivey Networks (CDNs), mobile backhaul transport networks, и broadband network
gateway (BNG). Поддерживаюся функции включая Ethernet Services; L2; IPv4, IPv6, и L3; Layer 2 и Layer 3
multicast; IP over dense wavelength-division multiplexing (IPoDWDM), Synchronous Ethernet (SyncE), Ethernet
operations, administration, and maintenance (EOAM) и MPLS OAM, Layer 2 и Layer 3 access control lists (ACLs),
hierarchical quality of service (HQoS), MPLS Traffic Engineering Fast Reroute (MPLS TE-FRR), Multichassis Link
Aggregation (MC-LAG), Integrated Routing and Bridging (IRB) и Cisco Nonstop Forwarding (NSF), а так же Nonstop
Routing (NSR).
Технические характеристики
| Общие |
| Плотность портов |
На линейную карту поддерживается до 2 модульных адаптеров портов. |
| Ethernet |
· Совместимость с IEEE 802.3
· Мониторинг физического уровня 10 Gigabit Ethernet
· Управление потоком IEEE 802.x
· Полнодуплексный режим
· Счетчики байтов и пакетов для каждого порта для отбрасывания политик; переподписка падает; ошибка проверки циклическим избыточным кодом (CRC) сбрасывается; размеры пакетов; и одноадресные, многоадресные и широковещательные пакеты |
| Плотность карты |
Максимальное количество линейных карт в системе: Cisco ASR 9922 =" 20, "Cisco ASR 9010 =" 8 и "Cisco ASR 9006 =" 4. |
| Надежность и доступность |
Поддержка онлайн-вставки и извлечения линейной карты (OIR) без воздействия на систему |
| Рабочая влажность (номинальная) относительная влажность |
от "10 до 85% |
| Температура хранения |
от –40 до 158 F (от –40 до 70 C) |
| Стандарты ЕТСИ |
Маршрутизаторы Cisco ASR серии 9000 соответствуют следующим требованиям:
· EN300 386: телекоммуникационное сетевое оборудование (EMC)
· ETSI 300 019 для хранения, класс 1.1
· ETSI 300 019, транспортный класс, 2.3
· ETSI 300 019, стационарное использование, класс 3.1
· EN55022: оборудование для информационных технологий (излучение) )
· EN55024: Оборудование информационных технологий (защищенность)
· EN50082-1/EN-61000-6-1: Общий стандарт устойчивости |
| Рабочая температура (номинальная) |
от 41 до 104 F (от 5 до 40 C) |
| Совместимость шасси |
Совместимость с системами Cisco ASR 9922, 9010, 9006 и 9001. |
| Параметры |
Каждая линейная карта доступна либо как линейная карта, оптимизированная для границы обслуживания (улучшенное качество обслуживания), либо как
линейная карта, оптимизированная для передачи пакетов (базовое качество обслуживания). |
| Иммунитет |
Маршрутизаторы Cisco ASR серии 9000 соответствуют следующим требованиям:
· IEC/EN-61000-4-2: устойчивость к электростатическому разряду (8 кВ при контакте, 15 кВ по воздуху)
· IEC/EN-61000-4-3: устойчивость к излучению (10 В/м)
· IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (2 кВ питания, 1 кВ сигнала)
· IEC/EN-61000-4-5: Порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)
· IEC/EN-61000-4 -5: Сигнальные порты (1 кВ)
· IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ)
· IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднекв.)
· IEC/EN-61000- 4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)
· IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения |
| Рабочая температура (кратковременно) |
от 23 до 131 F (от –5 до 55 C) |
| Стандарты ЭМС |
Маршрутизаторы Cisco ASR серии 9000 соответствуют следующим требованиям:
· FCC, класс A
, ICES 003, класс A
, AS/NZS 3548, класс A
, CISPR 22 (EN55022), класс A,
VCCI, класс A
, BSMI, класс A
, IEC/EN 61000-3- 2: Гармоники в сети электропитания
· IEC/EN 61000-3-3: Колебания напряжения и мерцание |
| Безопасность |
Маршрутизаторы Cisco ASR серии 9000 соответствуют следующим требованиям:
· UL/CSA/IEC/EN 60950-1
· IEC/EN 60825 Лазерная безопасность
· ACA TS001
· AS/NZS 60950
· FDA: Свод федеральных правил лазерной безопасности |
| Стандарты построения сетевого оборудования (NEBS) |
Маршрутизаторы Cisco ASR серии 9000 соответствуют следующим требованиям:
· SR-3580: Уровни критериев NEBS (уровень 3)
· GR-1089-CORE: ЭМС и безопасность NEBS
· GR-63-CORE: Физическая защита NEBS |
| Тип |
Модульная линейная карта ASR 9000 Mod80, оптимизированная для границы обслуживания, требуются модульные адаптеры портов |
| Рабочая высота |
От –60 до 4000 м (до 2000 м в соответствии с требованиями IEC, EN, UL и CSA 60950) |
| Относительная влажность хранения |
от 5 до 95 %
Примечание: Не более 0,024 кг воды на кг сухого воздуха |
| Масса |
17,5 фунтов. (оценка) (7,93 кг) |
| Физические размеры |
14,5 Ш x 1,72 В x 22,40 Д
14,5 Ш x 1,72 В x 24,25 Д (включая рычаги выталкивателя) |
Комплект поставки
| Модуль |
1 шт. |
| Документация |
1 шт. |
-
