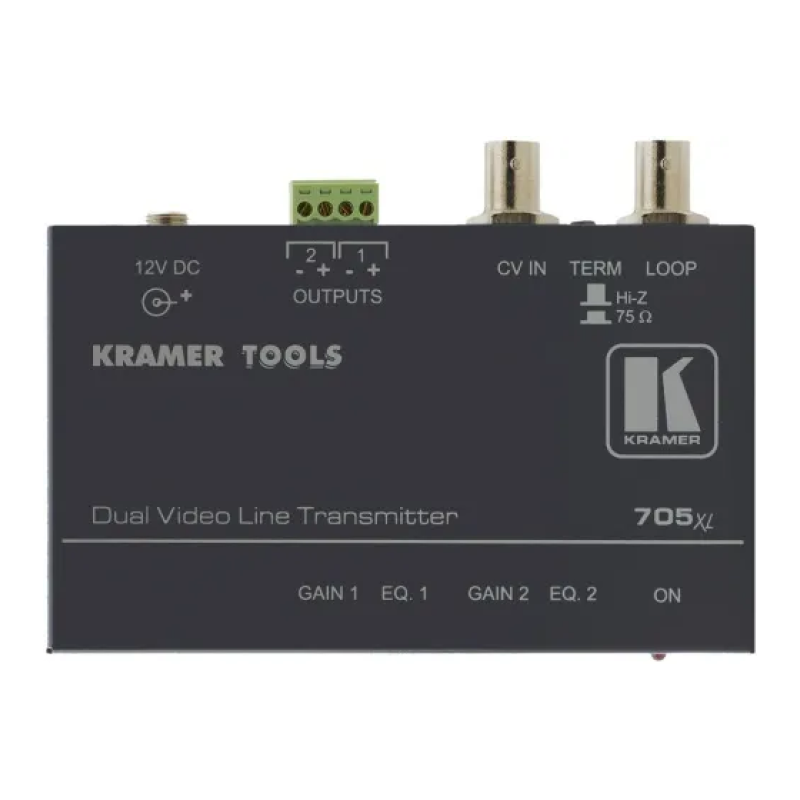

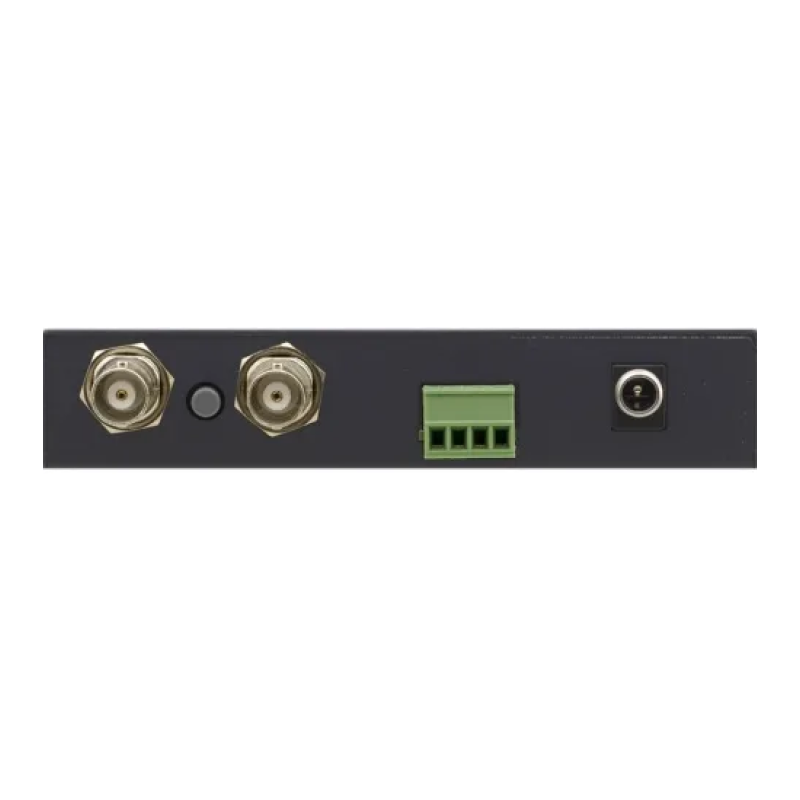

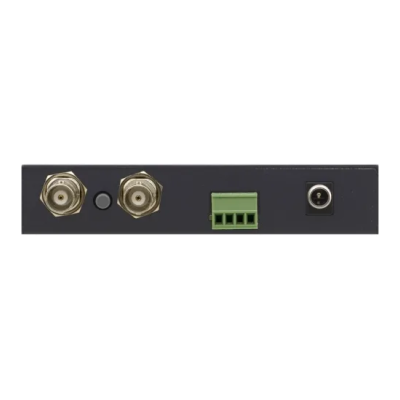

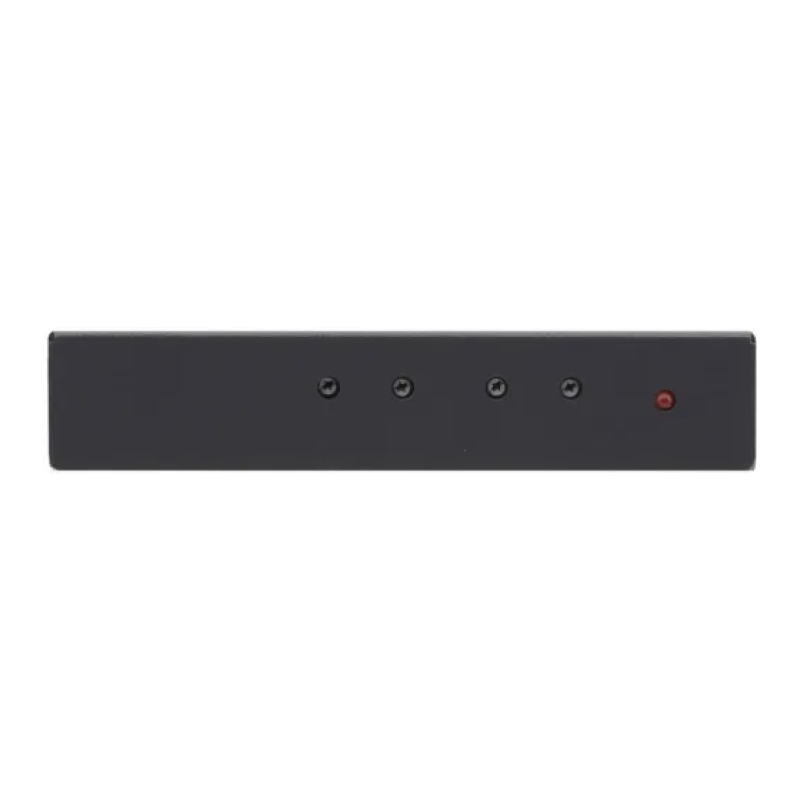

Описание Kramer Electronics 705xl
Kramer Electronics 705xl передатчик, преобразующий композитный сигнал видео в сигнал для передачи по витой паре. Передатчик имеет один проходной вход видео, сигнал с которого поступает на два независимых выхода (клеммные модульные разъемы). Каждый выход имеет регуляторы уровня сигнала и контроля АЧХ (для одновременной подачи по двум разным линиям или по двум кабелям витой пары разного качества). Регуляторы уровня сигнала и контроля АЧХ позволяют оптимизировать качество сигнала при передаче на удаленные расстояния. При использовании кабелей высокого качества можно передавать полный диапазон цветных сигналов видео на расстояние до 1000 м. Вещательное качество сигнала (12 МГц) обеспечивается на расстоянии до 300 м. На меньших расстояниях поддерживается полоса пропускания сигнала до 30 МГц. 705xl и 706xl идеально подходят для организации систем дистанционного контроля. Они служат альтернативой дорогостоящим оптическим или беспроводным передающим системам.
Применение Kramer Electronics 705xl
- Дистанционный контроль на кабельном телевидении, в системах наблюдения, видеосистемах медицинских учреждений и телестудиях
- Организация видеоконференций с использованием имеющихся телефонных линий или кабелей внутренней связи
- Подключение видео- и аудиооборудования по имеющимся линиям витой пары
Технические характеристики
|
Основные
|
|
Группа сигналов
|
Композитное видео
|
|
Тип прибора
|
Передатчик
|
|
Полоса пропускания сигнала
|
Цветной видеосигнал промышленного качества - на расстоянии до 1000 м; до 12 МГц на уровне -3 дБ (сигнал вещательного качества) - на расстоянии до 300 м; до 53 МГц на уровне -3дБ - на расстоянии до 100 м.)
|
|
Дифференциальная фаза
|
В паре с 706xl: 0,07°.
|
|
Дифференциальное усиление
|
В паре с 706xl: 0,08%
|
|
К-фактор
|
В паре с 706xl: 3,1:%
|
|
Отношение сигнал/шум
|
В паре с 706xl: 57 дБ
|
|
Усиление
|
(АЧХ) От 0 до 3,5 дБ на 5 МГц
|
|
Источник питания
|
12 В, 200 мА
|
|
Коммутация
|
|
Тип входа
|
Открытый
|
|
Общие
|
|
Ширина, мм
|
120
|
|
Высота, мм
|
25
|
|
Глубина, мм
|
75
|
|
Вес, кг
|
0.3
|
Комплект поставки
|
Приемник
|
1 шт.
|
|
Источник питания
|
1 шт.
|
|
Монтажный комплект
|
1 шт.
|
|
Документация
|
1 шт.
|
