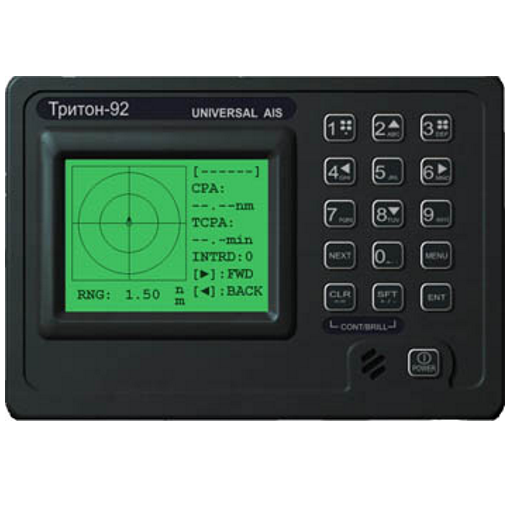

Описание ТРИТОН-92
ТРИТОН-92 Судовой транспондер представляет собой оборудование автоматической идентификационной системы (АИС) класса А, необходимое на судах любого типа для обеспечения безопасности навигации в портах и на оживленных водных путях. Прибор имеет небольшие размеры и не займет много места, а благодаря прочному металлическому корпусу Тритон-92 может быть установлен в любом удобном месте, даже на небольшом судне.
Принцип работы АИС Тритон-92 заключается в приеме и передаче сообщений по УКВ волнам. Сообщения АИС могут содержать в себе:
- идентификационную информацию об объекте,
- информацию о состоянии объекта, получаемую автоматически с элементов управления объектом (в том числе с некоторых электрорадионавигационных приборов),
- информацию о географических и временной координатах, которые АИС получает от глобальной навигационной спутниковой системы,
- информацию, вводимую вручную обслуживающим персоналом объекта (связанные с безопасностью).
АИС Тритон-92 имеет встроенный ЖКИ-дисплей (95х65 мм.). Дисплей служит для отображения текстовой информации: принятых из эфира сообщений, своих параметров, пунктов меню, результатов диагностики. Также на дисплее может отображаться графическая информация-относительное расположение судов, от которых принята навигационная информация.
Возможность соединения транспондера АИС Тритон-92 с внешними устройствами (судовой ГНСС-приемник, гирокомпас, лаг, радар, ЭКНИС и др.) обеспечивает соединительный модуль TP-100
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
TDMA-передатчик
|
Диапазон частот, МГц - 156,025-162,025; Выходная мощность - 2/12,5 В
|
|
TDMA-приемник
|
Диапазон частот, МГц - 156,025-162,025; RX1 по умолчанию - СН87В (161,975 МГц); RX2 по умолчанию - СН88В (162,025 МГц)
|
|
Встроенный ГЛОНАСС/GPS-приемник
|
К-161
|
|
Встроенный дисплей
|
Размер (Ш*В), мм - 95*65; Интерфейс - 4 входных порта RS-422, 4 конфигурируемых порта: 3 порта RS-422 и 1 порт RS-422/232, LAN; Входящие предложения - ADM, AGA, ACK, AIR, BBM, DTM, GGA, GLL, HDT, OSD, SSD, RMC, ROT, VBW, VSD, VTG; Выходящие предложения - ABK, VDO, VDM, ACS, ALR, LRF, LR1, LR2, LR3, TXT
|
|
Питание
|
12-24 В, 3,5-7 А
|
|
Подключаемые внешние устройства
|
внешний судовой ГНСС-приемник; гирокомпас; лаг; датчик угловой скорости, внешний АИС-плоттер, ECDIS, РЛС/САРП; лоцманский комплект, приемник дифференциальных поправок, система дальней связи, ALARM, LAN
|
|
размеры (В*Ш*Г), мм
|
230*181*274
|
|
ЦИВ-приемник
|
RX - СН70 (156,525 МГц)
|
|
Вес
|
1900 г
|
|
Габариты
|
259х230х140 мм
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Основной блок «Тритон-92» со встроенными дисплеем и ГЛОНАСС/GPS-приемником
|
1 шт.
|
|
ГЛОНАСС/GPS – антенна с кабелем и разъемами
|
1 шт.
|
|
УКВ-антенна с кабелем и разъемами
|
1 шт.
|
|
Соединительный модуль СВ-100
|
1 шт.
|
|
Комплект монтажных частей и стандартный набор запчастей
|
1 шт.
|
|
Комплект эксплуатационной документации
|
1 шт.
|
|
Инструкция по применению
|
1 шт.
|
-
Производитель:
ТРИТОН
-
