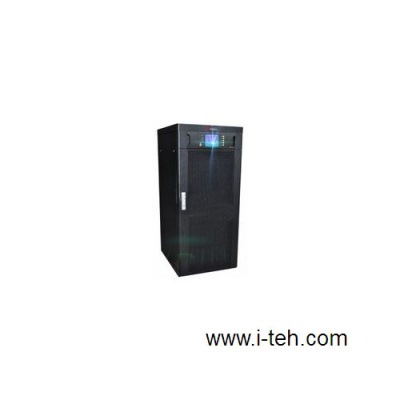

Источники бесперебойного питания Power-Vision HF
Power-Vision HF. ИБП N-Power. 10 кВА ... 60 кВА
- Трехфазные (3ф / 3ф), высокочастотный On-Line с двойным преобразованием напряжения питания. PF=0.9. Для защиты вычислительных залов, серверных помещений, офисов и др. нагрузки.
- Power-Vision HF 10 10 кВА / 9 кВт
- Power-Vision HF 20 20 кВА / 18 кВт
- Power-Vision HF 30 30 кВА / 27 кВт
- Power-Vision HF 40 40 кВА / 36 кВт
- Power-Vision HF 60 60 кВА / 54 кВт
- Трехфазные источники бесперебойного питания серии Power-Vision HF (High Frequency) выполнены по схеме высокочастотного On-Line с двойным преобразованием напряжения. Оснащены сенсорным ЖК-дисплеем на передней панели, обладают малыми габаритами и весом, адаптируются к батарейным линейкам различной «длины» (от 32 до 40 аккумуляторов в последовательной цепочке), экономичны по стоимости.
Основные технические особенности Power-Vision HF
- Высокочастотный On-line с двойным преобразовнием напряжения и цифровым микропроцессорным управлением (DSP).
- Модульный дизайн, высокая надежность, легкость в техническом обслуживании.
- Раздельный вход Bypass позволяет строить схемы повышенной надежности (последовательное резервирование).
- Устройство корректировки входного коэффициента мощности (PFC).
- Широкий диапазон входного напряжения без перехода в батарейный режим, автоматическая адаптация к частоте входной сети 50 Гц / 60 Гц.
- Поддержка двух возможных режимов преобразования частоты: 50 Гц вход / 60 Гц выход, а также 60 Гц вход / 50 Гц выход.
- Входной коэффициент мощности > 0.99, входной коэффициент нелинейных искажений по току (КНИ - THDi) ≤ 3%, выходной КНИ по напряжению ≤3%.
- Выходной коэффициент мощности: 0.9.
- Высокий КПД системы: нагрузка >10%, КПД ≥90%; нагрузка >50%, КПД≥93%.
- Зарядное устройство с цифровым управлением: возможность гибкого изменения параметров зарядного устройства и батарейных комплектов, отслеживание состояния батарей (обрыв подключения) в режиме on line.
- Возможность использования как совместных, так и раздельных батарейных комплектов при параллельном включении ИБП.
- Гибкая возможность настройки параметров зарядного устройства в зависимости от типов и количества аккумуляторных батарей: 32 шт / 34 шт / 36 шт / 38 шт / 40 шт.
- Продвинутая технология заряда и поддержки аккумуляторных батарей (Advanced Intelligent Battery Management Technique) эффективно продлевает их срок службы.
- Поддержка «холодного» старта, т.е. возможность запуска устройства в батарейном режиме без входной сети. Полный автостарт при наличии входной сети.
- Сенсорный ЖК-дисплей 5.7 дюймов на передней панели блока, удобный пользовательский интерфейс.
- Превосходные функции защиты, реализованные как программно, так и аппаратно, мощная автоматическая диагностика, ведение журнала событий для последующего анализа.
- Функции защиты паролем, в том числе: пароль при первом включении, пользовательский пароль, пароль для управления и поддержки.
- Автоматическое напоминание о необходимости обслуживания (завершении гарантии) на аккумуляторные батареи и конденсаторы постоянной линии.
- Стандартная кнопка аварийного отключения (EPO – Emergency Power Off).
- Стандартные коммуникационные интерфейсы RS232 / USB / RS485 / «сухие» контакты.
- Дополнительный коммуникационный порт SNMP.
- Дополнительная возможность параллельной работы до 6 блоков по схеме параллельного резервирования (N+1).
- Дополнительный встроенный изолирующий трансформатор.
- Дополнительное устройство температурной компенсации тока зарядного устройства.
Технические характеристики Power-Vision HF
* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS
Технические характеристики Power-Vision HF
- Модель HF 10 HF 20
- HF 30
- HF 40
- HF 60
- Мощность: 10 кВА / 9 кВт 20 кВА / 18 кВт 30 кВА / 27 кВт 40 кВА / 36 кВт 60 кВА / 54 кВт
- Входные характеристики
- Номинальное напряжение: 380 В / 400 В / 415 В переменного напряжения
- Допустимый диапазон изменения: 204-520 В (нагрузка ≤50%); 242-520 В (50%< нагрузка ≤70%); 304-520 В (70%< нагрузка ≤100%)
- Частота: 50 / 60 Гц авто переключение
- Частотный диапазон: 40-70 Гц
- Коэффициент амплитуды (крест-фактор) ≥0.99
- Коэффициент нелинейных искажений (КНИ) тока: ≤3%
- Диапазон напряжений на входе Bypass
- Номинальное выходное напряжение -40%, номинальное выходное напряжение +20% (возможность установки с панели управления)
- Выходные характеристики
- Напряжение: 380 В / 400 В / 415 В
- Стабильность напряжения: ±1%
- Частота Синхронизирована со входным напряжением (в сетевом режиме работы); 50 / 60 Гц ±0.1% в батарейном режиме
- Форма напряжения: Чистая синусоида
- Коэффициент амплитуды (крест-фактор) 3:1
- Коэффициент нелинейных искажений (КНИ) напряжения: ≤1% (при линейной нагрузке); ≤3% (при нелинейной нагрузке)
- Время переключения: Сетевой – батарейный режим работы: 0 мс; инверторный – байпасный режим работы: 0 мс
- Перегрузочная способность инвертора: 102%-127%: переход в режим Bypass через 10 мин; 127%-150%: переход на Bypass через 1 мин; >150%: переход на Bypass через 0.5 с
- Перегрузочная способность Bypass: ≤150%: длительная работа; >150%: отключение выходного напряжения через 10 с
- Аккумуляторные батареи
- Постоянное напряжение: 384 В (32 x 12 В), две последовательно соединенные линейки 16 x 12 В со средней точкой отвода: ±192V(Option:±204V/±215V/±228V/±240V)
- Ток зарядного устройства: 1-12 А (регулировка с панели управления) 1-24 А (регулировка с панели управления)
- Системные параметры
- КПД: ≥93%
- ЖК-панель: 5.7 Inches LCD touch screen
- Тревоги Battery mode, Battery voltage low, Fans fault etc
- Параллельное подключение: до 6 блоков
- Электромагнитная совместимость (EMI): Стандарт EN62040-2
- Электромагнитная обстановка (EMS): Стандарты IEC61000-4-2(ESD), IEC61000-4-3(RS), IEC61000-4-4(EFT), IEC61000-4-5(Surge)
- Параметры окружающей среды
- Влажность: 0-95% относительная влажность при температуре 0-40℃ (без конденсата)
- Аккустический шум: ≤60 дБ
- Дистанционное управление
- Коммуникационные порты: RS232, RS485, USB, «сухие» контакты, поддерживаемые ОС: Windows 98 / 2000 / 2003 / XP / Vista / 2008 / 7 / 8
- Дополнительный SNMP-адаптер: Управление электропитанием через SNMP-мэнеджер и Web-браузер
- Физические характеристики
- Габариты, мм: ШxГxВ 600 x 800 x 1360
- Упаковочные размеры, мм: ШxГxВ 720 x 920 x 1500
- Вес нетто / брутто, кг (без батарей): 180 / 200 185 / 205 190 / 210 225 / 245 230 / 250
-
