N-Power Evo

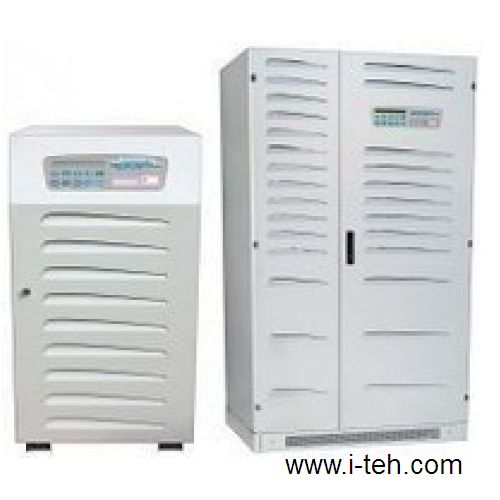

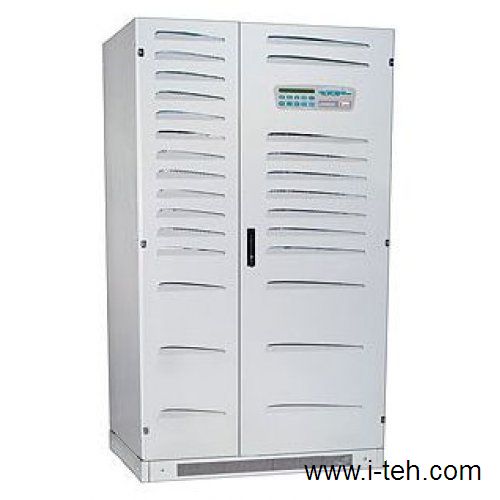

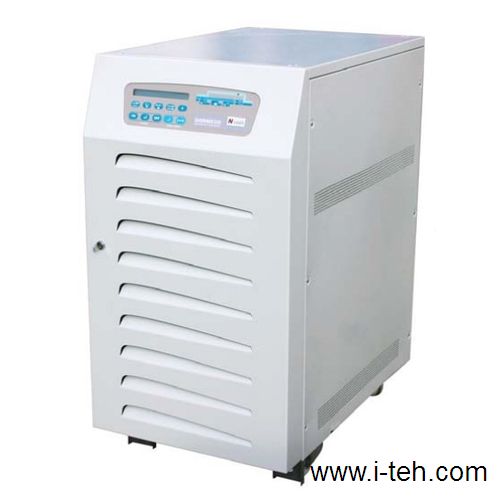

Источники бесперебойного питания N-Power Evo

• N-Power Evo. Источники бесперебойного питания. N-Power. 20 кВА ... 1000 кВА
• Ультрасовременные сверх малогабаритные ИБП большой мощности. Схема On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Трехфазный ИБП. С возможностью параллельной работы модулей для масштабирования или резервирования. Для централизованной защиты дата-центров, вычислительных залов, офисов и др. нагрузки. Предыдущее название модельного ряда Safe-Power Evo.
• Для централизованной защиты критичных объектов: дата-центров, вычислительных залов, офисов, диагностического медицинского оборудования и других чувствительных нагрузок.
• Централизованная защита крупных объектов: аэропортов, административных зданий, заводов, больших офисных центров, гостиничных и культурно-развлекательных комплексов, медицинских комплексов, жилых кварталов, малых городов, заводских цехов с непрерывным технологическим процессом и других критичных объектов соответственной мощности.
• Особенности ИБП: изолирующий трансформатор, новейшие средства дистанционного мониторинга, возможность параллельной работы.
• Источники бесперебойного питания (ИБП / UPS) серии N-Power Evo (Evolution) разработаны в 2006 г и построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Несмотря на свое относительно «спокойное» название («Эволюция»), новые агрегаты должны вызвать поистине революционные преобразования на рынке электрооборудования благодаря своей компактности и «продвинутым» коммуникационным возможностям. В настоящий момент они являются самыми совершенными и сверхмалогабаритными устройствами в своем классе. Это достигнуто за счет увеличения в 2 раза внутренней тактовой частоты выходного инвертора, построенного по схеме с широтно-импульсной модуляцией (ШИМ).
• ИБП серии N-Power Evo, как и их предшественники ИБП серий Safe-Power Evo и Flexi-Power, оснащены схемой микропроцессорного управления и жидкокристаллическим индикатором, установленным на передней панели блока. С его помощью можно контролировать все основные параметры агрегата.
• Существует возможность параллельного соединения до 4 блоков ИБП для масштабирования или резервирования. Синхронизация производится через оптоволоконные соединители для повышения надежности и помехоустойчивости параллельной системы.
• ИБП серии Safe-Power обладают широкими коммуникационными возможностями: оптоволоконный (или электрический) интерфейс RS232, программное обеспечение EDMS, поддержка протоколов SNMP и ModBus, совместимость с услугой Teleglobal Service (служба дистанционной диагностики).
• Модели 20 кВА … 250 кВА поставляются с 6-полупериодным выпрямителем в стандартной комплектации. Установка 12-полупериодного выпрямителя производится опционально.
• Модели 300, 400 кВА поставляются только с 12-полупериодными выпрямителями, а модели 500-1000 кВА как с 12-, так и 24-полупериодными.
• Агрегаты мощностью до 40 кВА включительно имеют внутреннее пространство для размещения встроенных аккумуляторных батарей на минимальное время резервирования.

• Самые малогабаритные UPS в своем классе: 40 кВА — 550 × 850 × 1055 мм (Ш × Г × В), 300 кг; 100 кВА — 698 × 866 × 1415 мм (Ш × Г × В), 680 кг.
• Схема On-Line с двойным преобразованием напряжения (нулевое время переключения в батарейный режим работы и обратно).
• Выходной изолирующий трансформатор формирует независимую выходную нейтраль, повышая помехоустойчивость и позволяя работать с несбалансированной по фазам нагрузкой.
• Широкий диапазон допустимого изменения входного напряжения без перехода на батареи: ±15% (с зарядом аккумуляторных батарей); −20% … +15% (без разряда батарей).
• Современные схемотехнические решения: высокочастотные IGBT-транзисторы обеспечивают большой КПД инвертора, идеальную синусоидальну форму выходного напряжения и высокую надежность агрегата.
• Внутренняя тактовая частота инвертора, построенного по схеме с ШИМ, увеличена в 2 раза. За счет этого достигаются сверхмалые габариты устройства и идеальное качество формы выходного напряжения.
• Микропроцессорное управление и контроль.
• Система управления аккумуляторными батареями (Battery Health Guard System) следит за их состоянием и продлевает срок эксплуатации. Она обеспечивает программируемый батарейный тест, термокомпенсацию зарядного тока, оптимальный выбор конечной точки разряда батарей в зависимости от нагрузки, защиту от перенапряжения и минимальные пульсации зарядного тока.
• Высокий КПД системы, достигающий 99% в экономичном энергосберегающем режиме EcoMode. Это один из самых высоких показателей среди устройств аналогичной мощности.
• Вентиляторы системы охлаждения управляются микропроцессором для достижения оптимального охлаждения агрегата.
• Возможность параллельного подключения до 4 блоков для масштабирования мощности или аппаратного резервирования.
• Встроенная система защиты от обратного тока в схеме Bypass.
• Широкий выбор коммуникационных возможностей: RS232 с электрическим или оптическим подключением, программное обеспечения для мониторинга и управления Siel UPS Management Software, поддержка протоколов SNMP, HTTP, ModBus, JBus, ProfiBus и др., совместимость с услугой Teleglobal Service (служба дистанционной диагностики), возможность интеграции в современные системы BMS, SCADA.
• Широкий перечень дополнительных опций, в том числе 12- и 24-полупериодные выпрямители, входные изолирующие трансформаторы, устройства защиты от обратного тока, датчики контроля сопротивления батарейной изоляции, индикатор утечки на землю, входной THD-фильтр и др.

• Параллельные системы строятся в двух случаях. Либо с целью масштабирования, т.е. увеличения общей выходной мощности (Parallel Capacity), либо с целью аппаратного резервирования (N+1), т.е. повышения ее общей надежности и отказоустойчивости (Parallel Redundancy).
• ИБП серии N-Power Evo обладают возможностью параллельного подключения до 4 одноранговых модулей как с целью резервирования, так и масштабирования.
• Существует возможность подключения единого батарейного комплекта к параллельной системе N+1. Данное решение имеет неоспоримое преимущество: не теряется часть батарейного комплекта при выходе из строя любого модуля UPS в автономном режиме.

• Могут строиться как на базе стандартных модулей ИБП, так и на базе специальных параллельных модулей без схемы ручного Bypass.
• Все модули параллельной системы равноправны.
• Для синхронизации используются оптоволоконные линии, обладающие более высокой помехоустойчивостью по сравнению с электрическими.
• Топология линий синхронизации обладает 100% избыточностью для устойчивой работы агрегатов даже при случайном повреждения одного из соединителей.

• Модель 20
• кВА 30
• кВА 40
• кВА 50
• кВА 60
• кВА 80
• кВА 100
• кВА 120
• кВА 160
• кВА 200
• кВА
• Мощность,кВА
• кВт 20
• 16 30
• 24 40
• 32 50
• 40 60
• 48 80
• 64 100
• 80 120
• 96 160
• 128 200
• 160
• Вход
• Номинальное напряжение, В: 380 / 400 / 415
• Диапазон измен. входн. напряжения ±15% (при заряде батарей) −20% (без перехода на аккумуляторные батареи)
• Частота, Гц: 50 (номинальное значение), 45 … 65 (допустимый диапазон)
• Входн. коэффициент мощности 0.83 (без входного фильтра) 0.9 (с входным THD-фильтром)
• Выход
• Напряжение, В: 380 / 400 / 415
• Стабильность напряжения, В: ±1%, статический режим ±5% (при скачке нагрузки 0 … 100%), динамический режим
• Стабильность частоты, Гц: ±1% или ±4% (при синхронизации от сети) ±0.05% (при синхронизации с внутренним источником)
• Скорость синхронизации: 0.1 Гц/с; при выбеге частоты за пределы 50 ±2 Гц инвертор работает от собственного генератора
• Форма вых. напр. Синусоида
• Время переключ. в автоном. режим 0 мс (без переходных процессов)
• Коэффициент нелинейных искажений (КНИ)
• 1% (типовое значение)
• < 2% (максимальное значение)
• < 5% (при 100% нелинейной нагрузке)
• Крест-фактор 3 : 1
• КПД инвертора: ~ 95% (при 100% нагрузке)
• Батареи
• Тип Герметичные, свинцово-кислотные, необслуживаемые
• Мин. количество: 33 × 12 В
• Номин. напряжение батар. линейки, В: 396 (33 × 12 В)
• Конечное напр. разряда, В: 330
• Защита
• Перегрузочная способность: 125% в течение 20 мин, 150% в течение 90 с (в инверторном режиме)
• 1400% в течение 10 мс (при Bypass)
• Удаленный мониторинг
• Интерфейс связи RS232, оптоволоконные разъемы, «сухие» контакты
• Габариты
• Габариты с 6-п.п. выпрямителем (Ш × Г × В), мм: 550 × 850 × 1055 698 × 866 × 1415 1100 × 800 × 1400 1100 × 820 × 1950
• Габариты с 12-п.п. выпрямителем (Ш × Г × В), мм: 550 × 850 × 1055 698 × 866 × 1415 1100 × 800 × 1400 1100 × 820 × 1950
• Вес систем. блока (6-п.п. выпрямит.), кг: 250 275 300 340 370 550 680 820 920 980
• Вес систем. блока (12-п.п. выпрямит.), кг: 300 320 350 560 620 680 880 980 1200 1400
• Окружающая среда
• Рабочая температура: 0 … 40 °С
• Температура хранения: −20 … +70 °С
• Влажность, %: 0 … 90 (при условии отсутствия конденсата)
• Макс. высота над уровнем моря (без ухудшения теплообмена), м: 1000
• Собственный акустический шум, дБА: 60

• Модель 250
• кВА 300
• кВА 400
• кВА 500
• кВА 600
• кВА 800
• кВА 1000
• кВА
• Мощность, кВА кВт
• 250
• 200 300
• 240 400
• 320 500
• 400 600
• 480 800
• 640 1000
• 800
• Вход
• Номин. напряжение, В 380 / 400 / 415
• Диапазон измен. входн. напряжения ±15% (в режиме заряда батарей)
• −20% (без перехода на аккумуляторные батареи)
• Частота, Гц 50 (номинальное значение), 45 … 65 (допустимый диапазон)
• Входн. коэф. мощности 0.83 (без входного фильтра), 0.9 (с входным THD-фильтром)
• Выход
• Напряжение, В: 380 / 400 / 415
• Стабильность напр., В ±1%, статический режим, ±5% (при скачке нагрузки 0 … 100%), динамический режим
• Стабильность частоты, Гц ±1% или ±4% (при синхронизации от сети) ±0.05% (при синхронизации с внутренним источником)
• Скорость синхронизации: 0.1 Гц/с; при выбеге частоты за пределы 50 ±2 Гц инвертор работает от собственного генератора
• Форма вых. напряжения: Синусоида
• Время переключения в автономный режим: 0 мс (без переходных процессов)
• Коэффициент нелинейных искажений (КНИ)
• 1% (типовое значение)
• < 2% (максимальное значение)
• < 4% (при 100% нелинейной нагрузке)
• Крест-фактор 3 : 1
• КПД инвертора ~ 95% … 97% (при 100% нагрузке)
• Батареи
• Тип Герметичные свинцово-кислотные необслуживаемые
• Мин. количество 33 × 12 В 40 × 12 В
• Номин. напр. батарейной линейки, В 396 (33 × 12 В) 480 (40 × 12 В)
• Конечное напр. разряда, В 330 400
• Защита
• Перегруз. способность 125% — 20 мин, 150% — 90 с (режим On-Line), 1400% — 10 мс (режим Bypass)
• Удаленный мониторинг
• Интерфейс связи: RS232, оптоволоконные разъемы, «сухие» контакты
• Габариты
• Габариты с 12 п.п. выпрямит. (Ш × Г × В), мм: 1100 × 820 × 1950 1500 × 1000 × 2000 2 × 1350 (двойной) × 1000 × 2000
• Вес системного блока (12 п.п. выпрямитель), кг: 1600 1850 2100 2900 3100 3900 4800
• Окружающая среда
• Рабочая температура, °С: 0 … 40
• Температура хранения, °С: −20 … +70
• Влажность, %: 0 … 90 (при условии отсутствия конденсата)
• Макс. высота над уровнем моря (без ухудшения теплообмена), м: 1000
• Собственный акустический шум, дБА
• 70
• 78
